Наименование:
2113 М

Тип:
Пресс переносной

ТУ:


Краткое тех. описание:
Пресс переносной 2113М (манометрический) из нержавеющей стали может применяться для проведения поверок приборов измерения давления (датчиков давления, манометров, вакуумметров, мановакуумметров, дифманометров и т.п.) методом сравнения показаний (в качестве сравнительной помпы) образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций

Цена 2113 М:
Уточняйте по телефону или через обратную связь.

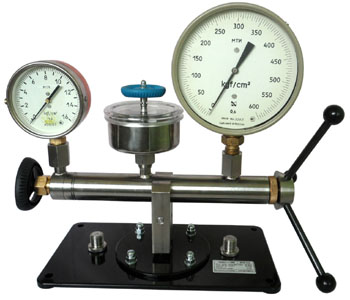

Пресс переносной 2113 М

Назначение

Пресс переносной 2113 М

Пресс переносной 2113М (манометрический) из нержавеющей стали может применяться для проведения поверок приборов измерения давления (датчиков давления, манометров, вакуумметров, мановакуумметров, дифманометров и т.п.) методом сравнения показаний (в качестве сравнительной помпы) образцового средства измерения с поверяемым, для опрессовки герметичности различных технических изделий и систем (краны, задвижки, клапаны и т.п.), а также как мобильный источник задания давления для лабораторных и производственных нужд, не требующий подключения наружных коммуникаций.
Основная область применения пресса 2113М – в качестве вспомогательного устройства к приборам в органах государственной метрологической службы и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерения давления. Пресс выпускается на подставке и удобен для применения в качестве стационарного пресса, с возможностью его жесткой фиксации к горизонтальной поверхности, через четыре технологические отверстия в подставке. Крепление сединяющее подставку и пресс позволяет развернуть пресс под любым углом в горизонтальной плоскости.
Пресс не имеет измерительной части, и обязательной сертификации не подлежит. Предел допустимой основной погрешности определяется классом точности образцового средства измерения (образцового манометра).

Пресс может комплектоваться трех рычажной ручкой (для удобства задания высоких давлений от 150 до 400 кг/см2.), либо штурвалом (для удобства задания давления до 150 кг/см2). При оформлении заказа необходимо указать тип ручки. По желанию можно приобрести трех рычажную ручку и штурвал.

В качестве среды (рабочей жидкости) для передачи давления могут быть применены:

1. Спирт. В этом случае необходимо использовать в рабочей части внутреннего цилиндра и поршня (см. Рисунок 1) смазку ВНИИНП 295, предварительно удалив штатную смазку.

2. Масло.

3. Вода.

Устройство опрессовано на производстве давлением, равным 60 МПа (600 кгс/см2).

Конструктивные особенности:

В изготовлении предыдущей версии пресса 2113 (фотография) использовалась сталь 45, которая подвергалась воздействию коррозии при попадании воды на рабочую поверхность цилиндров. Это неминуемо приводило к протечкам и преждевременной поломке пресса. Если вы сталкнулись с этой проблемой предлагаем ремкомплект (узел в сборе) к прессу 2113.
Основное отличие пресса 2113М от пресса 2113, разработанного в середине прошлого столетия, является:
1. Все детали пресса 2113М , соприкасающиеся с рабочей жидкостью (водой) изготовлены из высококачественной нержавеющей стали.
2. Рабочее давление увеличено до 40 МПа.
3. Масса пресса составляет всего 10,5 кг.

Просим учесть, что техническое усовершенствование пресса может иногда привести к непринципиальным расхождениям между прибором и текстом руководства по эксплуатации

Технические характеристики

Пресс обеспечивает создание давления до 60 МПа (600 кгс/см2)

Рабочее давление 40 МПа (400 кгс/см2)

Объем рабочей жидкости составляет 250 см2.
Объем вытесняемой жидкости за один полный проход поршня около 70 см2.
Средний срок службы 15 лет.
Масса пресса не более 10,5 кг.
Габаритные размеры не более 460х180х220 мм.

Внимание!

Также предлагаем доукомплектовать имеющийся у Вас пресс 2113 самоподжимным патроном. Самоподжимной патрон изготавливается из высококачественной нержавеющей стали 12Х18Н10Т. Он устанавливается в пресс с помощью затяжной гайки (14). Самоподжимной патрон не требует применения гаечных ключей, поверяемый прибор присоединяется к патрону усилием руки, при этом обеспечивает герметичное соединение до 40МПа. Присоединительное соединение М20х1,5. На фотографии самоподжимной патрон установленный в пресс 2113М.
Подробная информация в разделе "Вспомогательное оборудование".



Конструкция пресса 2113М


Рисунок 1

1. Цилиндр наружный.
2. Цилиндр внутренний.
3. Резиновое кольцо.
4. Поршень.
5. Трапециевидный винт с гайкой.
6. Штурвал (маховик).
7.8. Вварной штуцер.
9. Резервуар. *
10. Вентиль резервуара.
11. Вентиль штуцера 8.
12. Основание.
13. Сливное отверстие (не во всех модификациях).
14. Гайка затяжная.
15. Заводской номер.
16. Уплотняющая медная прокладка.
* Резервуар, в процессе эксплуатации пресса, можно поменять местами с любой гайкой затяжной (14).

Подготовка к работе пресса 2113М. (Смотреть рисунок 1)

Перед началом работы необходимо завернуть маховик (штурвал) 6 по часовой стрелке до упора, открыть вентиль 10 резервуара 9 и вентиль 11, залить рабочую жидкость в резервуар 9. Через некоторое время жидкость появится в отверстии штуцера 7. С помощью накидной гайки 14 ввернуть в штуцер 7 контрольно измерительный прибор, подождать пока рабочая жидкость появится в отверстии штуцера 8. С помощью затяжной гайки 14 ввернуть в штуцер 8 поверяемый прибор. Полностью удалить воздух из внутренней полости пресса, для чего прогнать поршень 4 с рабочей жидкостью до упора, вращая штурвал 6 против часовой стрелки и по часовой стрелки несколько раз (до прекращения появления пузырьков в резервуаре 9). Закрыть вентиль 10 резервуара 9.

Порядок работы

Маховик (штурвал) 6 при открытом вентиле 10 вращать против часовой стрелки до упора (для заполнения рабочей жидкостью внутренней полости пресса). Закрыть вентиль 10, вращением маховика (штурвала) по часовой стрелке создать необходимое давление. Вентиль 11 используется для отсечки штуцера 8 при необходимости длительной выдержки на давление поверяемого прибора, а также используется как вариатор.
