Ремкомплект к прессу 2113
Часто изнашиваемая деталь в прессе
2113 внутренний цилиндр,
изготовленный из ст.45.
Предлагаем ремкомплект (узел в сборе) к прессу 2113. В состав ремкомплекта входит: цилиндр внутренний (2) (см. Рисунок
1), поршень (4), трапециевидный винт с гайкой (5),
уплотняющая медная прокладка (16), комплект
запасных резиновых прокладок к поршню (3). Поршень и рабочая часть внутреннего цилиндра выполнена
из нержавеющей стали, трапециевидная гайка изготовлена
из бронзы. Использование данных материалов позволило
значительно увеличивает срок службы пресса 2113 .

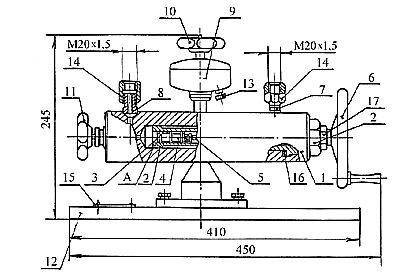

Рисунок 1
1. Цилиндр наружный.
2. Цилиндр внутренний.
3. Резиновое кольцо.
4. Поршень.
5. Трапециевидный винт с гайкой.
6. Маховик.
7.8. Вварной штуцер.
9. Резервуар.
10. Вентиль резервуара.
11. Вентиль штуцера 8.
12. Основание.
13. Сливное отверстие (не во всех модификациях).
14. Гайка затяжная.
15. Заводской номер.
16. Уплотняющая медная прокладка.
|
