КПМ-2 Коммутационный приборный модуль / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КПМ-2

Тип:
Коммутационный приборный модуль

ТУ:


Краткое тех. описание:
КПМ-2 создан для удобства при эксплуатации приборов измерения давления, датчиков давления с газообразной и жидкой не агрессивной к матерриалу 12х18н10 средой. Использование КПМ-2 реально экономит не только Ваше время, но и деньги.

Цена КПМ-2:
Уточняйте по телефону или через обратную связь.

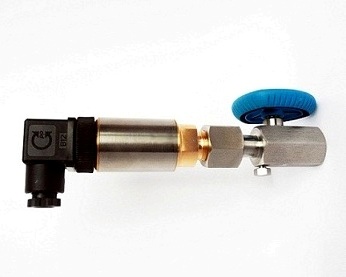

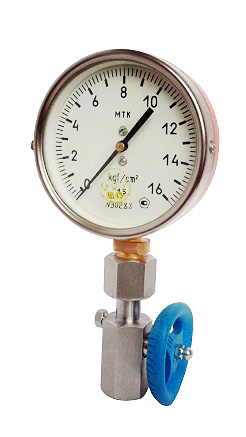

Коммутационный приборный модуль КПМ-2

Коммутационный приборный модуль КПМ-2

КПМ-2 создан для удобства при эксплуатации приборов измерения давления, датчиков давления с газообразной и жидкой не агрессивной к матерриалу 12х18н10 средой. Использование КПМ-2 реально экономит не только Ваше время, но и деньги.

Конструктивные особенности:
Модуль не выполняет функцию крана - регулятора потока измеряемой среды, он выполняет функцию клапана между измеряемой средой и рабочей камерой измерительного прибора.
КПМ 2 позволяет дренажировать импульсную линию и подключать контрольное и метрологическое оборудование с помощью накидной гайки.
Все узлы КПМ 2, соприкасающиеся с рабочей жидкостью, выполнены из высококачественной нержавеющей стали, что обеспечивает длительное и надежное его использование. В конструкции КПМ 2 предусмотрен дренажный (спускной) клапан, необходимый при монтаже манометров, датчиков давления и т.д..
Корпус КПМ 2 выполнен из монолитного нержавеющего шестигранника сечением 27 мм.

Назначение:
КМП-2 предназначен:
- для коммутации приборов измерения давления (датчиков давления, манометров и тд) с магистралью;
- для проверки прибора давления на "0".
- для поверки прибора давления до 6 МПа, не снимая его с магистрали давления, через технологическое отверстие дренажного клапана, при закрытом основном вентиле .
- для безопасного и удобного монтажа и демонтажа приборов измерения давления с помощью накидной гайки (т.е. исключает возможность передавить датчик давления при монтаже);
- для демпфирования давлений;
- при демонтаже, с помощью дренажного клапана для сброса давления в рабочей камере измерительного прибора до атмосферного (при отсеки от магистрали);

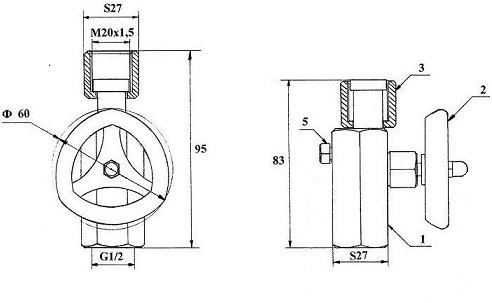

Рис. 1
1.Корпус.
2.Маховик основного вентиля.
3.Накидная гайка М20х1,5(G1/2).
5.Дренажный клапан.

Технические характеристики:
КПМ 2 опрессован давлением 6.0 МПа.
Рабочее давление 4,0 МПа.
Рабочая среда: холодная вода, горячая вода, пар.
КПМ 2 имеет штуцер с внутренней резьбой G 1/2 и накидную гайку с резьбой М 20х1,5(G1/2). (Рис.1)
Вес 320 грамм.
Материал нержавеющая сталь 12х18н10.
Класс герметичности А по ГОСТ 9544-93
Гарантия 2 года.
Срок службы 15 лет.
