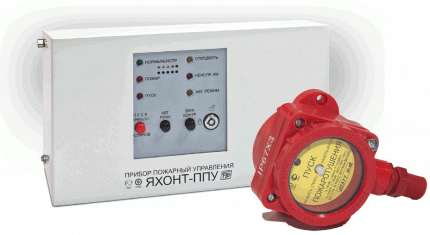

Прибор приемно-контрольный управления пожарный Яхонт-ППУ-ПК

- предназначен для приема сигналов от пожарных извещателей (далее ПИ) и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения (далее УО) и инженерным оборудованием.

Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.

Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.

Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих цепей:1) шлейф сигнализации; 2)шлейф дистанционного пуска;3) шлейф контроля дверей.

ППУ-ПК предназначен для использования совместно с взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО.

Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.

К ППУ-ПК по двухпроводной линии подключаются от 1 до 4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.

ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2 по ГОСТ Р 52350.10.

В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.

Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.

Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме - с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.

ППУ-ПК обеспечивает:

1) прием сигналов от ручных и автоматических ПИ в ШС;

2) запуск пожаротушения в автоматическом режиме при срабатывании ПИ в ШС (по тактике «с вниманием» или «с перезапросом»);

3) запуск пожаротушения в ручном режиме с ПДП или с панели прибора;

4) отсчет программируемой задержки на пуск средств тушения;

5) формирование на основном и дополнительном (резервном) выходах тушения программируемых по длительности импульсов подрыва с ограничением тока на уровне 2А;

6) ручной останов процесса пожаротушения с панели прибора;

7) ручное включение/отключение автоматического режима с панели прибора с местной световой индикацией, а также с индикацией на ПДП и внешнем табло;

8) контроль состояния дверей защищаемого помещения, и отключение режима автоматического пуска при их открытии;

9) контроль состояния установки пожаротушения, а именно:

а) контроль целостности цепей подрыва пиропатронов;

б) контроль массы заряда (или давления) в баллонах с огнетушащим веществом при помощи контактных весов или контактного манометра;

в) прием сигнала от сигнализатора давления универсального (СДУ) в побудительном трубопроводе в режиме пуска;

10) контроль исправности (на отсутствие обрыва или короткого замыкания) цепи ШС, цепи дистанционного пуска, цепей контроля заряда и СДУ;

11) формирование сигналов управления инженерным оборудованием;

12) управление устройствами оповещения внутри и снаружи помещения в соответствии с алгоритмом пожаротушения;

13) подачу в ручной ПИ сигнала квитирования запуска процесса тушения;

14) местную световую и звуковую сигнализацию о режиме работы прибора, о пуске средств пожаротушения, о неисправностях цепей;

15) контроль питающего напряжения и сигнализацию неисправности при снижении его уровня ниже допустимого.

16) взаимодействие с другими компонентами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, через встроенный интерфейс RS485 по протоколу MODBUS.

Основные технические данные и характеристики:
