АСНM-6 Антенна / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АСНM-6

Тип:
Антенна

ТУ:


Краткое тех. описание:
Область применения: в составе стационарного и возимого двухдиапазонного навигационный приемник ГЛОНАСС/GPS

Цена АСНM-6:
Уточняйте по телефону или через обратную связь.

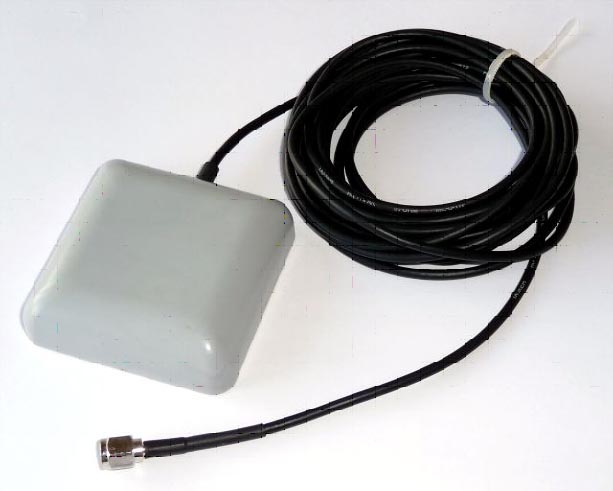

Антенна АСНM-6

Тип антенны: выносная микрополосковая двухдиапазонная
Диапазоны частот, МГц L1=1571-1610,5 L2=1223,5-1253,8

КСВн выхода в диапазонах частот: : ≤2,0
КСВн входа подключения внешней антенны: : ≤1,8
Коэффициент усиления антенны, дБи:
θ= 0° 1,0
θ< 60° ≥ 0
θ< 80° (L1) ≥ - 6 (L2) ≥- 7
Коэффициент эллиптичности, дБ: θ< 50° ≤ 6
Коэффициент усиления МШУ, дБ: ≥ 30
Коэффициент шума МШУ, дБ: ≤ 4,0
Выходная мощность при компрессии усиления 1 дБ, мВт: не менее 10
Напряжение питания, В*: от + 3,0 до + 5,5
Потребляемый ток, мА: ≤ 40
Диапазон рабочих температур: от - 50 °С до + 55 °С
Условия эксплуатации: группа 1.10 по ГОСТ РВ 20.39.304-98
Помехоустойчивость: по КТ-34-01
Масса, кг: 0,15
Габариты, мм: 60х60х18
Кабель: RG-174, L=1-5м
Разъем выходной:SMA, MMCX, SMB, MCX (по выбору)
Тип крепления: магнитное
Область применения: в составе стационарного и возимого двухдиапазонного навигационный приемник ГЛОНАСС/GPS
