Наименование:
АСНК-2М

Тип:
Антенна

ТУ:


Краткое тех. описание:
Область применения:в составе навигационного приемника ГЛОНАСС/GPS

Цена АСНК-2М:
Уточняйте по телефону или через обратную связь.

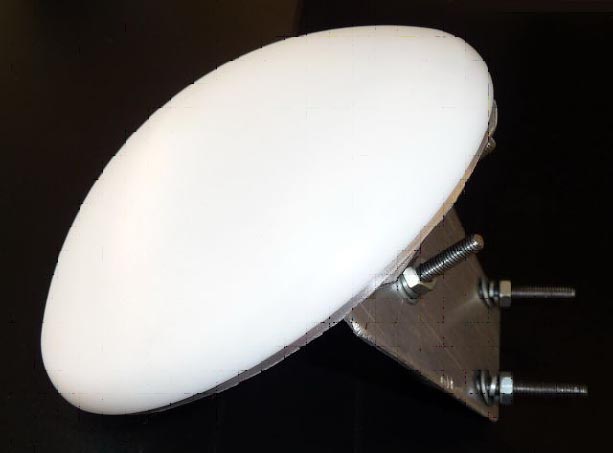

Антенна АСНК-2М

Тип антенны: мачтовая микрополосковая активная
Диапазон частот, МГц 1571 – 1610,5
КСВн выхода в диапазоне частот: ≤ 1,5
Коэффициент усиления антенны, дБи:
Для θ = 0° 4,0
Для θ < 70° ≥ -1,5
Для θ < 90° ≥ - 4,5
Коэффициент эллиптичности, дБ:
Для θ < 60° ≤ 6
Коэффициент усиления МШУ, дБ: 29 ± 1
Коэффициент шума МШУ, дБ: ≤ 1,5
Выходная мощность при компрессии усиления 1 дБ, мВт:
не менее 10
Частотная избирательность, дБ:
Для F ≤1320 МГц ≥ 40
Для F ≤1520 МГц ≥ 30
Для F ≤1665 МГц ≥ 30
Для F ≤1780 МГц ≥ 40
Напряжение питания, В: от + 3,0 до + 5,5
Потребляемый ток, мА: ≤ 30
Диапазон рабочих температур: от - 40 ° С до + 55 ° С
Условия эксплуатации: Группы 1.10 по ГОСТ РВ 20.39.304-98
Масса, кг: 0,35
Габариты, мм: ∅120 ×100
Разъем выходной: СРГ-50-751ФВ
Тип крепления: винтовое, на кронштейне
Область применения:в составе навигационного приемника ГЛОНАСС/GPS
