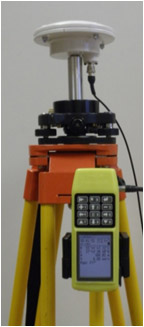

Полевой навигационно-геодезический комплект ГНСС ГЛОНАСС/GPS
(“ГеоНАП-01”)
1.НАЗНАЧЕНИЕ:
ПНГК «ГеоНАП-01» предназначен для:
-проведения относительных определений координат и высот
неподвижных наземных точек в режиме геодезической съемки с
постобработкой по радиосигналам глобальных навигационных
спутниковых систем (ГНСС) ГЛОНАСС/GPS;
-определения текущих координат, путевой скорости и курса
движения потребителя по сигналам ГНСС, решения сервисных задач,
запоминания точек и маршрутов движения;
-обеспечения накопления и обработки навигационной информации;
- решения прикладных геодезических задач.
2. СОСТАВ АППАРАТУРЫ:
-блок электронный приемоиндикатор (2 шт.); -антенна
геодезическая с кабелем длиной 2 м (вариант АСНГ-1, АСНК,
АА2-ККС и др)*; -устройство-зарядное блок питания*; -батарея
аккумуляторная; -источник питания постоянного напряжения;
-комплект средств установки* (штатив типа ШР-160,
телескопическая веха, треггер с оптическим центриром, трипод для
вехи, переходник, рулетка, компас); -комплект упаковочный;
-комплект кабелей; -контейнер* для транспортировки полевого
комплекта
.
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1. Среднеквадратическая погрешность определения координат и
высот неподвижных наземных точек в режиме постобработки не
превышает: - статика (план) - 3 мм + 1 мм/км;
- статика (высота) - 5 мм + 1,5 мм/км.
- кинематика с остановкой (план) - 15 мм + 1,5 мм/км;
- кинематика с остановкой (высота) - 20 мм + 2,0 мм/км.
2. Первичный прием и обработка навигационной информации
обеспечивается встроенной или внешней геодезической антенной и
блоком электронным приемоиндикатором ГНСС ГЛОНАСС/GPS.
Характеристики :
- диапазон частот принимаемых каналов - 1,6 ГГц;
- тип используемых спутниковых сигналов - ГЛОНАСС (СТ-код) и GPS
(С/А-код);
- число независимых (параллельных) каналов приема - 32;
- время первого определения – не более 90 сек (холодный старт)/
не более 35 сек (горячий старт);
- частота обновления координат – 1 сек.
- используемые системы координат ПЗ-90, СК-42, СК-95, WGS-84.
- погрешности определений при работе по ГЛОНАСС на стоянке (в
движении):
- координат местоположения – 7 (15) м;(при работе на встроеннную
антенну);
- составляющих вектора скорости – 0,05 (0,07) м/с;
- время непрерывной работы от свежезаряженного блока
аккумуляторов – не менее 12 ч.
3. Накопление навигационной информации на точках наблюдения ,
запись маршрутов
Движения и ее хранение обеспечивается в энергонезависимой памяти
приемника
- максимальная продолжительность регистрации поступающих данных
- 82.5 ч.
4. Считывание накопленной навигационной информации (в том числе
выборочная по сессиям), постобработка и решение прикладных
геодезических задач проводится при помощи ПМО на ПЭВМ.
5. Комплект средств установки ПНГК (опция) обеспечивает
возможность установки и крепления геодезической антенны над
точками наблюдения от 1м до 2,5м по высоте и центрирования с
погрешностью не более 5 мм., предусмотрена установка антенны и
крепление прибора на телескопической вехе с D=18 -32 мм.
6. Условия эксплуатации ПНГК характеризуются ограничениями по
параметрам пониженной рабочей и предельной температуры которые
составляют минус 20 С и минус 50С соответственно.
|
