Антрад-8с Сверхширокополосная антенна / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Антрад-8с

Тип:
Сверхширокополосная антенна

ТУ:


Краткое тех. описание:
Печатная антенна Вивальди Антрад-8с является сверхширокополосной, направленной

Цена Антрад-8с:
Уточняйте по телефону или через обратную связь.

Сверхширокополосная антенна Антрад-8с 6.2-9.3 ГГц

Antrad-8s datasheet

Печатная антенна Вивальди Антрад-8с является сверхширокополосной, направленной.

Может использоваться в системах радиолокации и радиосвязи (в том числе в биорадиолокации), работающих в различных частотных диапазонах в полосе частот 6.2 - 9.3 ГГц.

Одна из ключевых областей применения антенны - компактные сверхширокополосные датчики, работающие на небольших дальностях 0-20 м с отсутствием мёртвых зон:
- охранные интеллектуальные датчики для обнаружения людей и различения их от помеховых сигналов (животные, деревья и т.п.);
- датчики для определения координат и позиционирования объектов;
- датчики для точного измерения расстояния, в том числе в оптически непрозрачных средах;
- датчики для дистанционного определения частоты дыхания и пульса человека и т.д.

Преимущества сверхширокополосной антенны Антрад-8с в том, что она хорошо согласована и имеет коэффициент стоячей волны в широком диапазоне частот 6.2-9.3 ГГц менее 2.0. Кроме того, антенна имеет направленность до 3.7 дБи и очень малые габаритные размеры (всего 62 х 35 х 1.5 мм).

Несомненным достоинством печатной антенны Антрад-8с является её невысокая стоимость для такого класса антенн в условиях почти полного отсутствия аналогов на российском и мировом рынке.

Технические характеристики:

Тип антенны:

антенна Вивальди

Частотный диапазон:

6.2 - 9.3 ГГц

Коэффициент усиления:

до 3.7 дБи (на частоте 6.6 ГГц)

Импеданс антенны:

50 Ом

КСВ:

не более 2.0:1

Размеры антенны:

62 х 35 х 1.5 мм

Разъем:

SMA (MALE, FEMALE)

Материал:

Rogers

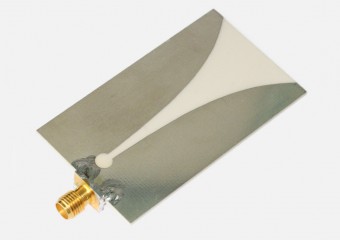

  • Сверхширокополосная антенна Антрад-8с

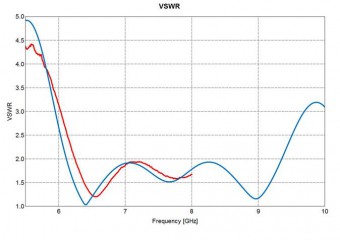

  • КСВ Антрад-8с

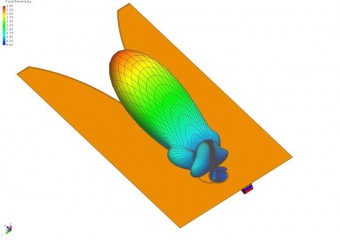

  • Диграмма направленности печатной антенны Антрад-8с
