Наименование:
МИКОН-101-ТЕНЗО

Тип:
Комплекс

ТУ:


Краткое тех. описание:
Комплекс МИКОН-101Т предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин,а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования,получение динамограммы работы ШГН.

Цена МИКОН-101-ТЕНЗО:
Уточняйте по телефону или через обратную связь.

МИКОН-101-ТЕНЗО
Комплекс (эхолот + динамограф)

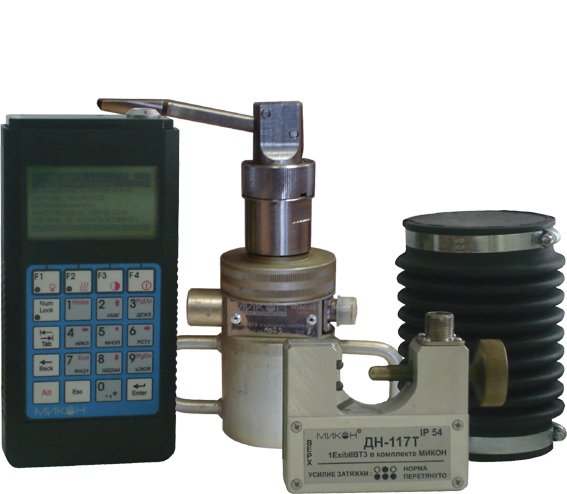

Комплекс МИКОН-101-ТЕНЗО

Назначение

Комплекс МИКОН-101Т предназначен для определения уровня жидкости и измерения величины давления в затрубном пространстве нефтяных скважин,а также для исследования (методом динамометрирования) работы скважин с глубинными штанговыми насосами с целью контроля работы насосного оборудования,получение динамограммы работы ШГН.

В отличие от МИКОН-101 модернизированный комплекс МИКОН-101-ТЕНЗО включает:

  • блок регистрации БР-21Т;

  • устройство приема акустических сигналов УПАС-22Т.

Программное обеспечение, поставляемое с МИКОН-101-ТЕНЗО — «Менеджер Измерений».

Особенности комплекса МИКОН-101-ТЕНЗО

  • Более надежный и удобный универсальный разъем для подключения датчиков.

  • Увеличенный объем памяти.

  • Отсутствие выключателей.

  • Более удобное и функциональное ПО.

  • Увеличенное число кнопок на клавиатуре.

  • Высокая скорость связи с ПК (USB).

Основные технические характеристики

Диапазон определяемых уровней УПАС-22П

м

50…4000

Диапазон определяемых уровней УПАС-22Т

м

50…3000

Диапазон измерения давления УПАС-22П

МПа

0…10

Диапазон измерения давления УПАС-22Т

МПа

0,05…10 (16*)

Предел приведенной погрешности измерения давления

%

1

Присоединительная резьба УПАС-22П, УПАС-22Т



2" (НКТ60)

Диапазон измерения нагрузки

кгс

0…10000

Диапазон измерения положения

м

0…5

Предел допускаемой приведенной основной погрешности измерений нагрузки ДВ-118

%

1

Предел допускаемой приведенной основной погрешности измерений нагрузки ДН-117Т

%

5

Предел приведенной погрешности измерения перемещения

%

5

Количество замеров, без эхограмм, сохраняемых в энергонезависимой памяти БР



65000

Количество эхограмм (длительностью 10 секунд), сохраняемых в БР



400

Количество циклов динамограмм, сохраняемых в энергонезависимой памяти БР



1500

Количество таблиц скоростей распространения акустических сигналов



8

Количество таблиц коэффициентов усилений



8

Продолжительность непрерывной работы (без подогрева дисплея)

час

8

Рабочий диапазон температур БР без подогрева дисплея

°C

-20…+50

Рабочий диапазон температур БР с подогревом дисплея

°C

-35…+50

Рабочий диапазон температур остальных элементов системы

°C

-40…+50

* По специальному заказу.

Комплекс изготавливается в соответствии с требованиями ГОСТ 22782.0-81, ГОСТ 22782.5-78, в исполнении«взрывобезопасное электрооборудование», с видом взрывозащиты «искробезопасная электрическая цепь» и имеет маркировку взрывозащиты1ExibIIBT3 в комплекте МИКОН-101 (свидетельство ЦС ВЭ ИГД №2000.С86). Система комплексного контроля скважин имеет сертификат утверждения типа средств измеренийRU.C.30.041.A №11843 и зарегистрирована в Государственном реестре средств измерений под №22659-02.

Устройства, входящие в состав комплекса

БР-21Т

Блок регистрации МИКОН-БР-21Т

Блок регистрации МИКОН-БР-21Т предназначен для регистрации, обработки и хранения эхограмм и динамограмм. Имеет графический экран и клавиатуру.Питание автономное от батареек или аккумуляторов типоразмера AA. Комплектуется защитным чехлом и встроенной системой подогрева графического экрана, запасным комплектом аккумуляторов и зарядным устройством.



УПАС-22Т

Устройство приема акустических сигналов МИКОН-УПАС-22Т

Устройство приема акустических сигналов МИКОН-УПАС-22Т предназначено для преобразования акустических сигналов в электрические, а так же преобразования давления в электрический сигнал. В отличие от УПАС-22П пьезоэлектрический микрофон в устройстве отсутствует, что делает прибор более надежным.Рекомендуется для использования на скважинах с затрубным давлением более 0,05 МПа.



ДН-117Т

Динамометр накладной МИКОН-ДН-117Т

Динамометр накладной МИКОН-ДН-117Т устанавливается на нерабочую часть полированного штока ШГН скважины и предназначен для измерения относительной нагрузки на штоке, а также для определения длины перемещения штока.

Зажимной винт предназначен для задания оптимального усилия зажима.



УГАС-25

Устройство генерации акустических сигналов МИКОН-УГАС-25

Устройство генерации акустических сигналов МИКОН-УГАС-25 предназначено для создания акустического воздействия в скважинах без давления.Устройство применяется для определения глубины до 1000 м.



Дополнительная комплектация



ДВ-118

Динамометр встраиваемый МИКОН-ДВ-118

Динамометр встраиваемый МИКОН-ДВ-118 устанавливается между траверсами канатной подвески ШГН и позволяет измерять абсолютное значение нагрузки на шток. Монтаж динамометра производится с помощью домкрата, без нагрузки подвески колонны штанг. ВНИМАНИЕ! Перед установкой устройства необходимо остановить привод ШГН.



Домкрат

Домкрат винтовой

Домкрат винтовой предназначен для разведения траверс и установки встраиваемого динамометра МИКОН-ДВ-118.



УПАС-22П

Устройство приема акустических сигналов МИКОН-УПАС-22П

Устройство приема акустических сигналов МИКОН-УПАС-22П предназначено для преобразования акустических сигналов в электрические, а так же преобразования давления в электрический сигнал. Акустический сигнал принимается пьезоэлектрическим микрофоном, который устойчив к воздействию сероводорода.

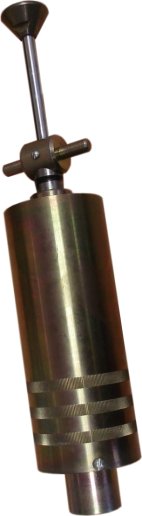

УГАС-26

Устройство генерации акустических сигналов МИКОН-УГАС-26

Устройство генерации акустических сигналов МИКОН-УГАС-26 предназначено для создания акустического воздействия в скважинах без давления.УГАС-26 применяется для определения глубины до 3500 м.
