ВП 16 Концевые выключатели / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВП 16

Тип:
Концевые выключатели

ТУ:


Краткое тех. описание:
Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Цена ВП 16:
Уточняйте по телефону или через обратную связь.

Концевые выключатели ВП 16

Технические характеристики
Назначение:

Выключатели путевые ВП16 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Основные технические характеристики
  • - номинальный коммутируемый ток – 16А;
  • - номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
  • - материал корпуса – силумин;
  • - контактная группа – 1з+1р;
  • - вид переключающего устройства – мгновенного действия;
  • - усилие прямого срабатывания – не более 50Н, обратное – не менее 2Н;
  • - прямой рабочий ход, градус: 10±3, дополнительный ход, не более, градус: 30;
  • - дифференциал хода, градус: 7±3;
  • - механическая износостойкость, циклов ВО, не менее: 14000000 (для исполнения с селективным приводом: 10000 000);
  • - коммутационная износостойкость, при скорости перемещения управляющего упора 0,33м/с, при частоте включений1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:
  • на переменном токе: 1 000 000;
  • на постоянном токе: 1 600 000;
  • - ввод внешних проводов через гермоввод (сальник MG20х1,5);
  • - каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2.
  • - климатическое исполнение и категория размещения – У2.

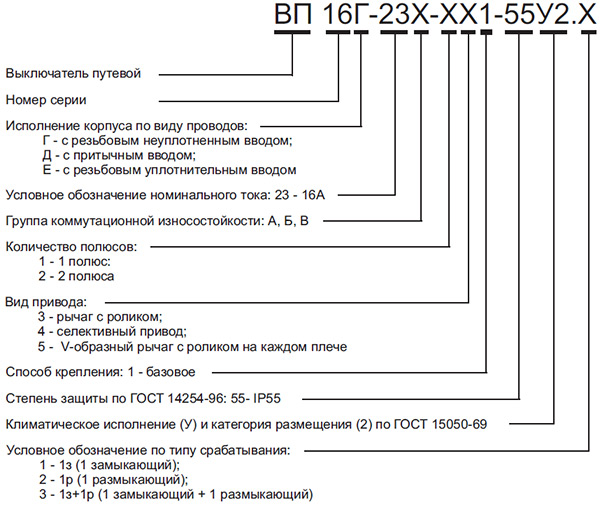

Структура условного обозначения

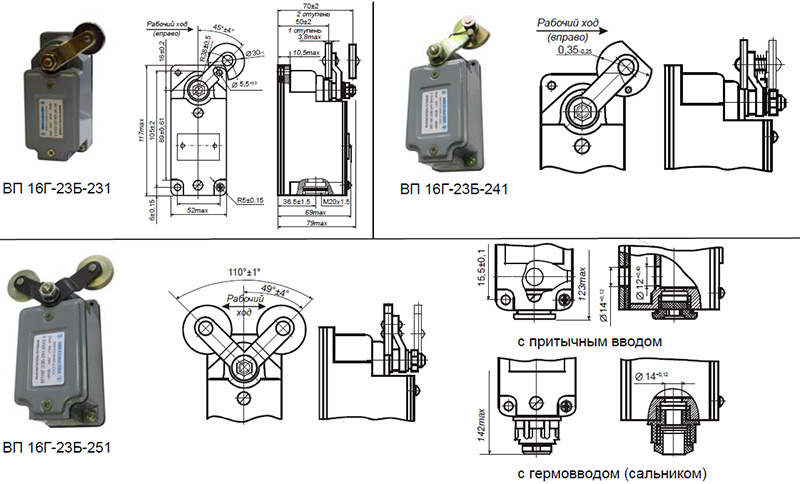

Габаритные размеры
Внешний вид, габаритные, установочные и присоединительные размеры

Пример заказа: Выключатель путевой ВП 16Г-23Б-231-55 У2.3, рычаг с роликом полумгновенного действия

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВП 16Г-23Б-131-55 У2.3, рычаг с роликом, без сальника, ход вправо, без cамовозврата, IP55, выключатель путевой (ЭТ) 0.57 0.6 1 50 0.06 30
ВП 16Е-23Б-131-55 У2.3, рычаг с роликом, с сальником, ход вправо, без cамовозврата, IP55, выключатель путевой (ЭТ) 0.57 0.6 1 50 0.06 30
ВП 16Г-23Б-231-55 У2.3, рычаг с роликом, без сальника, ход вправо, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.58 0.626 1 50 0.062 30
ВП 16Е-23Б-231-55 У2.3, рычаг с роликом, с сальником, ход вправо, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.58 0.626 1 50 0.062 30
ВП 16Г-23Б-241-55 У2.3, селективный привод, без сальника, ход вправо, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.58 0.626 1 50 0.062 30
ВП 16Е-23Б-241-55 У2.3, селективный привод, с сальником, ход вправо, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.58 0.626 1 50 0.062 30
ВП 16Г-23Б-251-55 У2.3, V-образный рычаг с роликом на каждом плече, без сальника, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.63 0.66 1 50 0.06 33
ВП 16Е-23Б-251-55 У2.3, V-образный рычаг с роликом на каждом плече, с сальником, cамовозврат, 1з+1р, IP55, выключатель путевой (ЭТ) 0.63 0.66 1 50 0.06 33
