ВП 19 Концевые выключатели / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВП 19

Тип:
Концевые выключатели

ТУ:


Краткое тех. описание:
Выключатели путевые ВП19 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Цена ВП 19:
Уточняйте по телефону или через обратную связь.

Концевые выключатели ВП 19

Технические характеристики
Назначение:

Выключатели путевые ВП19 предназначены для коммутации электрических цепей управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока напряжением до 440В под воздействием управляющих упоров в определенных точках пути контролируемого объекта.

Основные технические характеристики
  • − Номинальный коммутируемый ток – 10А (АС11, 220В);
  • − Номинальное рабочее напряжение: до 660В переменного тока, до 440В постоянного тока;
  • − Минимальное напряжение, при котором могут работать выключатели на переменном и постоянном токе – 12В;
  • − Усилие срабатывания – не более 40Н;
  • − Материал корпуса – силумин;
  • − Вид переключающего устройства – мгновенного действия;
  • прямой рабочий ход, не менее: 4мм для привода - толкатель; 40º для привода – рычаг;
  • полный ход, не более: 10,5мм для привода - толкатель; 90º для привода – рычаг;
  • − Механическая износостойкость, циклов ВО, не менее: 20 000 000;
  • − Коммутационная износостойкость, при скорости перемещения управляющего упора 0,05м/с, при частоте включений 1200 циклов ВО в час и продолжительности включений (ПВ=40-60%), не менее:
  • на переменном токе: 2 000 000;
  • на постоянном токе: 2 000 000;
  • − Ввод внешних проводов через гермоввод (сальник MG20х1,5). Каждый зажим допускает присоединение медных проводников сечением до 2х1,5 мм2 или один до 4 мм2.
  • − Климатическое исполнение и категория размещения – У2.

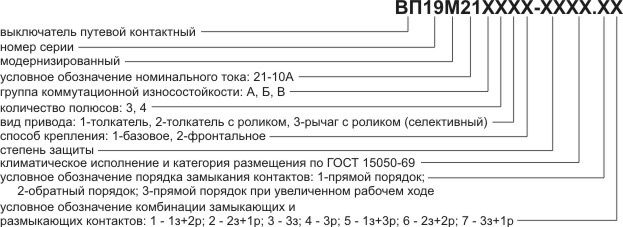

Структура условного обозначения

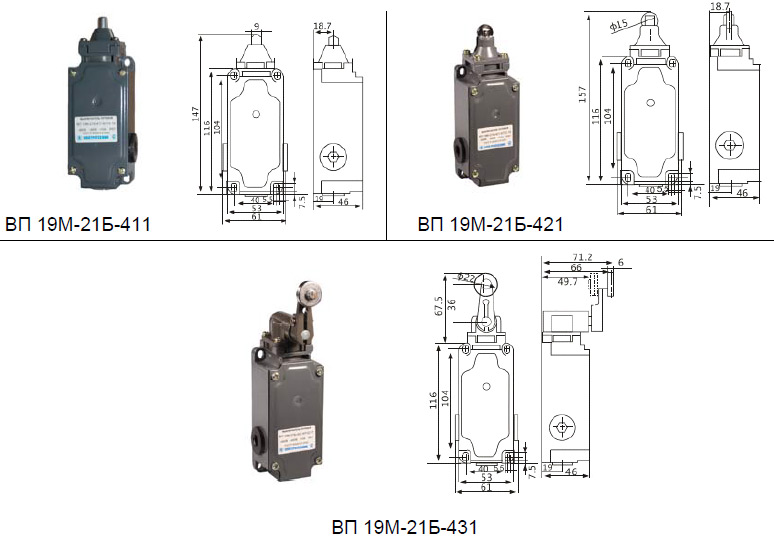

Габаритные размеры
Внешний вид, габаритные, установочные и присоединительные размеры

Пример заказа: Выключатель путевой ВП 19М-21Б-431-67 У2.15, рычаг с роликом.

Пакинг

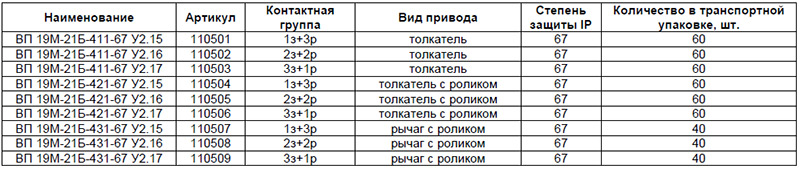

Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВП 19М-21Б-411-67 У2.15, четырёхполюсный, толкатель, 1з+3р, IP67, выключатель путевой (ЭТ) 0.36 0.39 1 60 0.039 24.15
ВП 19М-21Б-411-67 У2.16, четырёхполюсный, толкатель, 2з+2р, IP67, выключатель путевой (ЭТ) 0.36 0.39 1 60 0.039 24.15
ВП 19М-21Б-411-67 У2.17, четырёхполюсный, толкатель, 3з+1р, IP67, выключатель путевой (ЭТ) 0.36 0.4 1 60 0.039 24.15
ВП 19М-21Б-421-67 У2.15, четырёхполюсный, толкатель с роликом, 1з+3р, IP67, выключатель путевой (ЭТ) 0.38 0.4 1 60 0.039 24.68
ВП 19М-21Б-421-67 У2.16, четырёхполюсный, толкатель с роликом, 2з+2р, IP67, выключатель путевой (ЭТ) 0.38 0.4 1 60 0.054 24.68
ВП 19М-21Б-421-67 У2.17, четырёхполюсный, толкатель с роликом, 3з+1р, IP67, выключатель путевой (ЭТ) 0.38 0.4 1 60 0.039 24.68
ВП 19М-21Б-431-67 У2.15, четырёхполюсный, рычаг с роликом, 1з+3р, IP67, выключатель путевой (ЭТ) 0.48 0.52 1 40 0.05 21.45
ВП 19М-21Б-431-67 У2.16, четырёхполюсный, рычаг с роликом, 2з+2р, IP67, выключатель путевой (ЭТ) 0.48 0.52 1 40 0.046 21.45
ВП 19М-21Б-431-67 У2.17, четырёхполюсный, рычаг с роликом, 3з+1р, IP67, выключатель путевой (ЭТ) 0.48 0.52 1 40 0.046 21.45
