Наименование:
КМ 1
Тип:
Контакторы электромагнитные малогабаритные
ТУ:
–
Краткое тех. описание:
Контакторы электромагнитные малогабаритные серии КМ1 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660 В переменного тока 50 и 60 Гц.
Цена КМ 1:
Уточняйте по телефону или через обратную связь.
Контакторы КМ 1 электромагнитные
| Технические
характеристики |
| Назначение: Контакторы электромагнитные
малогабаритные серии КМ1 предназначены для
применения в стационарных установках для
дистанционного пуска непосредственным
подключением к сети, остановки и
реверсирования трёхфазных асинхронных
электродвигателей с короткозамкнутым ротором
на напряжение до 660 В переменного тока 50 и
60 Гц.
При наличии тепловых реле контактор
осуществляет защиту управляемых
электродвигателей от перегрузки и от токов,
возникающих при обрыве одной из фаз, а также
от не симметрии фаз. |
Основные технические характеристики:
- - ток продолжительного режима 9, 12,
18, 25, 32, 40, 50, 65, 80, 95А
- - номинальное напряжение переменного
тока 220, 380, 660В
- - номинальное напряжение цепи
управления: 24; 110; 220/230; 380В
- - частоты 50 и 60 Гц
- - количество полюсов – 3
- - степень защиты IP20
- - эксплуатационная частота включений
до 600 в час
- - температура окружающей среды от
-25 до +55ºС
- - вид климатического исполнения УХЛ4
- - гарантийный срок 3 года
|

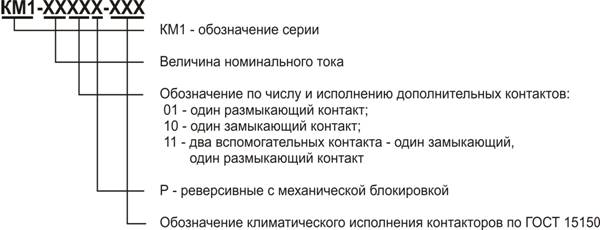

Структура
условного обозначения
Технические характеристики
| Параметры |
Тип контактора |
| КМ1-0910 |
КМ1-1210 |
КМ1-1810 |
КМ1-2510 |
КМ1-3210 |
КМ1-4011 |
КМ1-5011 |
КМ1-6511 |
КМ1-8011 |
КМ1-9510 |
| КМ1-0901 |
КМ1-1201 |
КМ1-1801 |
КМ1-2501 |
КМ1-3201 |
| Номинальный рабочий ток Ie,
категория применения АС-3, А |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
| Условный тепловой ток Ith (tº
≥ 40º) категория применения
АС-1, А |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
| Максимальная кратковременная
нагрузка (t≤1с), А |
162 |
216 |
324 |
450 |
576 |
720 |
900 |
1170 |
1440 |
1710 |
| Условный ток короткого замыкания
Inc, A |
1000 |
3000 |
5000 |
| Номинальное напряжение катушки
управления Uc, В |
24, 110, 220, 380 |
| Номинальное рабочее напряжение
переменного тока, Ue, В |
220, 380, 660 |
| Номинальная мощность в категории
применения АС-3, кВт |
220 В |
2,2 |
3 |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
25 |
| 380 В |
4 |
5,5 |
7,5 |
11 |
15 |
18,5 |
22 |
30 |
37 |
45 |
| 660 В |
5,5 |
7,5 |
10 |
15 |
18,5 |
30 |
33 |
37 |
45 |
45 |
| Номинальное напряжение изоляции, Ui,
В |
690 |
| Номинальное импульсное напряжение
Uimp, В |
8 |
| Количество и тип дополнительных
контактов |
1з |
1з |
1з |
1з |
1з |
1з+1р |
1з+1р |
1з+1р |
1з+1р |
1з+1р |
| 1р |
1р |
1р |
1р |
1р |
| Диапазоны напряженияуправления |
срабат.
|
(0,8 ÷ 1,1)* Uc |
| отпуск. |
(0,3 ÷ 0,6)*Uc |
| Коммутацион-ная износ-ть, млн.циклов |
АС-3 |
1,7 |
1,7 |
1,4 |
1,4 |
1,6 |
1,5 |
1,4 |
1,4 |
1,2 |
0,9 |
| АС-1 |
0,55 |
0,7 |
1 |
1,3 |
1,3 |
1,3 |
1,3 |
1,4 |
0,7 |
1,2 |
| Механическая износостойкость,млн.
циклов |
2 |
2 |
2 |
2 |
2 |
2 |
1,5 |
1,5 |
1,5 |
1,5 |

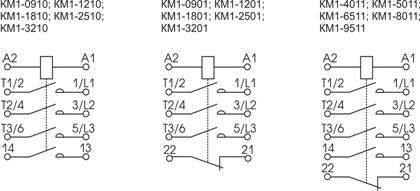

Принципиальные электрические схемы
контакторов серии КМ1
Продукция сертифицирована и соответствует
требованиям ГОСТ Р 50030.4.1-2002 (МЭК
60947-4-1-2000) |
|
|
|

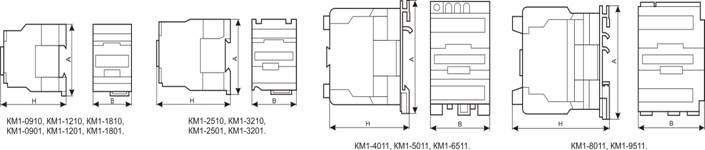

| Общий вид и габаритные размеры
контакторов серии КМ1
Таблица 1. Габаритные размеры и масса
контакторов серии КМ1
| Габаритные размеры |
Тип контактора |
| КМ1-0910 |
КМ1-1210 |
КМ1-1810 |
КМ1-2510 |
КМ1-3210 |
КМ1-4011 |
КМ1-5011 |
КМ1-6511 |
КМ1-8011 |
КМ1-9510 |
| КМ1-0901 |
КМ1-1201 |
КМ1-1801 |
КМ1-2501 |
КМ1-3201 |
| Длина А, мм |
74 |
74 |
74 |
84 |
84 |
127 |
127 |
127 |
127 |
127 |
| Ширина В, мм |
45 |
45 |
45 |
56 |
56 |
74 |
74 |
74 |
84 |
84 |
| Высота Н, мм |
80 |
80 |
80 |
93 |
98 |
114 |
114 |
114 |
125 |
125 |
| Масса, не более, кг |
0,34 |
0,345 |
0,365 |
0,4 |
0,545 |
1,4 |
1,4 |
1,4 |
1,59 |
1,61 |
Таблица 2. Сечения кабеля и
характеристики монтажа.
| Параметры |
Тип контактора |
| КМ1-0910 |
КМ1-1210 |
КМ1-1810 |
КМ1-2510 |
КМ1-3210 |
КМ1-4011 |
КМ1-5011 |
КМ1-6511 |
КМ1-8011 |
КМ1-9510 |
| КМ1-0901 |
КМ1-1201 |
КМ1-1801 |
КМ1-2501 |
КМ1-3201 |
| Гибкий кабель, мм2 |
1
- 2,5 |
1
- 2,5 |
1,5 - 4 |
1,5 - 4 |
2,5 - 6 |
6
- 16 |
10 - 25 |
10 - 25 |
16 - 35 |
16 - 35 |
| Жесткий кабель, мм2 |
1,5 - 4 |
1,5 - 4 |
2,5 - 6 |
2,5 - 6 |
4
- 10 |
10 -25 |
16 - 35 |
16 - 35 |
25 - 50 |
2,5 -50 |
| Крутящий момент при затягивании, Нм |
1,2 |
1,2 |
1,2 |
1,2 |
2,5 |
2,5 |
2,5 |
2,5 |
4 |
4 |
|
|
|
|
Пакинг
|
Наименование |
НЕТТО изделия, кг. |
БРУТТО изделия, кг. |
Кол-во в единичной упаковке, шт. |
Кол-во в транспортной упаковке, шт. |
Объем транспортной упаковки, куб.м. |
БРУТТО транспортной упаковки, кг. |
|
КМ1-5011-54 УХЛ4, 220В/50Гц, 1з+1р, 50А,
нереверсивный, с реле РТ1-25 37-50А, в корпусе
из металла IP54, с кнопками ПУСК + СТОП,
пускатель электромагнитный (ЭТ) |
3.55 |
3.78 |
1 |
6 |
0.078 |
23.8 |
|
|
|
|
