КМ 12 Контакторы электромагнитные / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
КМ 12

Тип:
Контакторы электромагнитные

ТУ:


Краткое тех. описание:
Контакторы электромагнитные серии КМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50 и 60Гц.

Цена КМ 12:
Уточняйте по телефону или через обратную связь.

Контакторы КМ 12 электромагнитные

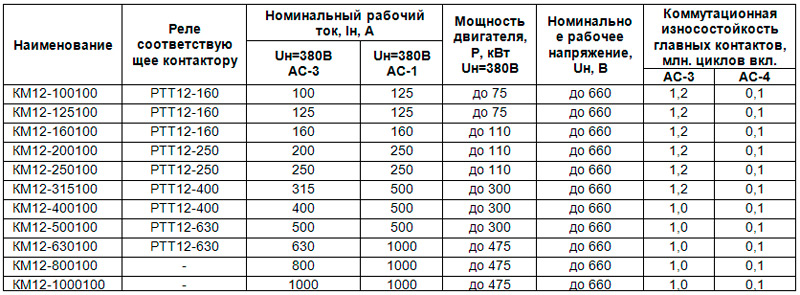

Технические характеристики
Назначение:

Контакторы электромагнитные серии КМ12 предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трёхфазных асинхронных электродвигателей с короткозамкнутым ротором на напряжение до 660В переменного тока частотой 50 и 60Гц.

При наличии тепловых реле контактор осуществляет защиту управляемых электродвигателей от перегрузки и от токов, возникающих при обрыве одной из фаз, а также от не симметрии фаз.

Основные технические характеристики:
  • - токи продолжительного режима 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000А
  • - количество полюсов 3
  • - номинальное напряжение переменного тока 220, 380В, частоты 50Гц
  • - номинальное напряжение постоянного тока 110, 220, 440В
  • - степень защиты IP00
  • - эксплуатационная частота включений до 600 в час
  • - механическая износостойкость 5 млн. циклов
  • - температура окружающей среды от - 25ºС до + 55ºС

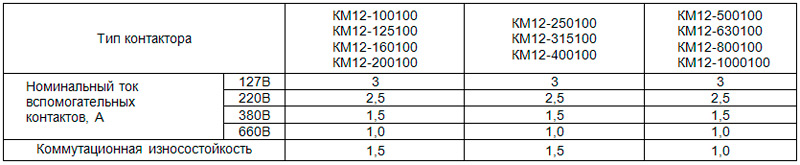

Характеристики вспомогательных контактов

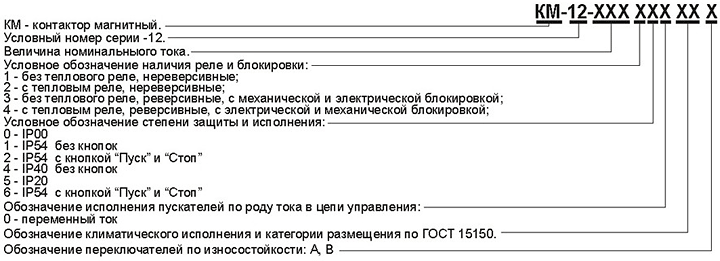

Структура условного обозначения







Пример заказа: Контактор электромагнитный КМ12-160100 У3 В.

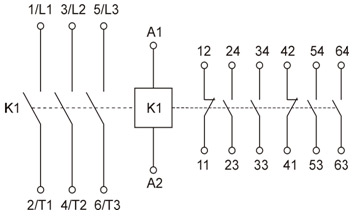

Принципиальная коммутационная схема




Основные преимущества
  • - установочные размеры контакторов серии КМ12 совпадают c установочными размерами
    пускателей серии ПМ12;
  • - широкий ряд номиналов тока среди аналогов до 1000А;
  • - удобство замены катушек управления и составных элементов;
  • - возможность установки теплового токового реле серии РТТ12.

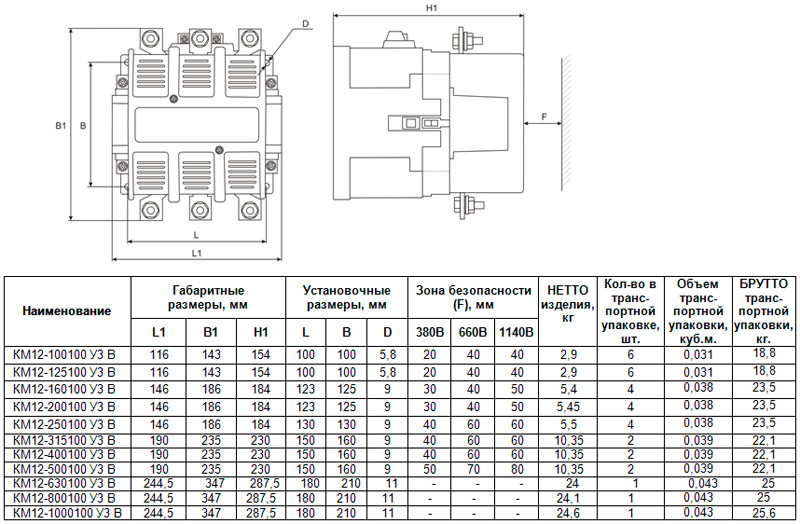

Габаритные размеры
Ассортимент, габаритные, установочные размеры и упаковка контакторов


Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
КМ12-100100 У3 В, 220В/50Гц, 4з+2р, 100А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 2.9 3 1 6 0.031 18.8
КМ12-100100 У3 В, 380В/50Гц, 4з+2р, 100А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 2.9 3 1 6 0.031 18.8
КМ12-125100 У3 В, 220В/50Гц, 4з+2р, 125А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 2.9 3 1 6 0.031 18.8
КМ12-125100 У3 В, 380В/50Гц, 4з+2р, 125А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 2.9 3 1 6 0.031 18.8
КМ12-160100 У3 В, 220В/50Гц, 4з+2р, 160А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.4 5.5 1 4 0.038 23
КМ12-160100 У3 В, 380В/50Гц, 4з+2р, 160А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.4 5.54 1 4 0.038 23
КМ12-200100 У3 В, 220В/50Гц, 4з+2р, 200А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.478 5.518 1 4 0.035 22.7
КМ12-200100 У3 В, 380В/50Гц, 4з+2р, 200А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.386 5.442 1 4 0.035 22.56
КМ12-250100 У3 В, 220В/50Гц, 4з+2р, 250А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.212 5.414 1 4 0.039 22.42
КМ12-250100 У3 В, 380В/50Гц, 4з+2р, 250А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 5.212 5.414 1 4 0.039 22.42
КМ12-315100 У3 В, 220В/50Гц, 4з+2р, 315А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.624 10.74 1 2 0.036 22.04
КМ12-315100 У3 В, 380В/50Гц, 4з+2р, 315А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.616 10.73 1 2 0.036 21.96
КМ12-400100 У3 В, 220В/50Гц, 4з+2р, 400А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.56 10.68 1 2 0.036 22.02
КМ12-400100 У3 В, 380В/50Гц, 4з+2р, 400А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.536 10.656 1 2 0.039 21.9
КМ12-500100 У3 В, 220В/50Гц, 4з+2р, 500А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.622 10.736 1 2 0.036 22.02
КМ12-500100 У3 В, 380В/50Гц, 4з+2р, 500А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 10.524 10.66 1 2 0.036 21.92
КМ12-630100 У3 В, 220В/50Гц, 4з+2р, 630А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.68 25.48 1 1 0.04 25.48
КМ12-630100 У3 В, 380В/50Гц, 4з+2р, 630А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.58 25.36 1 1 0.043 25.36
КМ12-800100 У3 В, 220В/50Гц, 4з+2р, 800А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.74 25.55 1 1 0.04 25.55
КМ12-800100 У3 В, 380В/50Гц, 4з+2р, 800А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.64 25.44 1 1 0.04 25.44
КМ12-1000100 У3 В, 220В/50Гц, 4з+2р, 1000А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.66 25.44 1 1 0.04 25.44
КМ12-1000100 У3 В, 380В/50Гц, 4з+2р, 1000А, нереверсивный, без реле, IP00, контактор электромагнитный (ЭТ) 24.56 25.36 1 1 0.04 25.36
Левый контакт 100А для КМ12 (ЭТ)
Правый контакт 100А для КМ12 (ЭТ)
Центральный контакт 100А для КМ12 (ЭТ)
Подвижный контакт 100А для КМ12 (ЭТ)
Левый контакт 160А для КМ12 (ЭТ)
Подвижный контакт 160А для КМ12 (ЭТ)
Правый контакт 160А для КМ12 (ЭТ)
Центральный контакт 160А для КМ12 (ЭТ)
Левый контакт 250А для КМ12 (ЭТ)
Подвижный контакт 250А для КМ12 (ЭТ)
Правый контакт 250А для КМ12 (ЭТ)
Центральный контакт 250А для КМ12 (ЭТ)
