АПД 80, АПД 25 Автоматический пускатель электродвигателя / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АПД 80, АПД 25

Тип:
Автоматический пускатель электродвигателя

ТУ:


Краткое тех. описание:
Автоматический пускатель электродвигателя переменного тока серии АПД25, АПД80 предназначен для защиты от перегрузки, обрыва фазы, короткого замыкания трехфазного асинхронного двигателя, а также как пускатель для нечастых коммутаций в цепи с силой тока от 0,1 до 80А и напряжением до 690В. Он также может использоваться как средство защиты распределительной линии, устройство переключения нагрузки и разъединитель.

Цена АПД 80, АПД 25:
Уточняйте по телефону или через обратную связь.

АПД 80, АПД 25 - автоматический пускатель с защитой двигателя

Технические характеристики
Назначение:

Автоматический пускатель электродвигателя переменного тока серии АПД25, АПД80 предназначен для защиты от перегрузки, обрыва фазы, короткого замыкания трехфазного асинхронного двигателя, а также как пускатель для нечастых коммутаций в цепи с силой тока от 0,1 до 80А и напряжением до 690В. Он также может использоваться как средство защиты распределительной линии, устройство переключения нагрузки и разъединитель.

Автоматический пускатель электродвигателя переменного тока серии АПД25, АПД80 объединяет функции разъединителя, автоматического выключателя и термореле в одном электронном устройстве с функциями изоляции, защиты от перегрузки, температурной компенсации, защиты от обрыва фазы, защиты от короткого замыкания.

IEC60947-2 И IEC60947-4-1 Международной электротехнической комиссии.

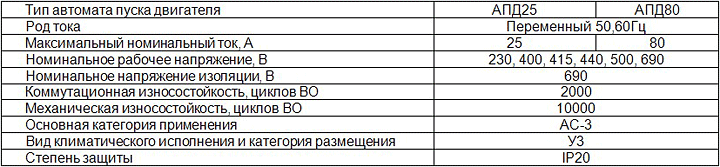

Основные технические характеристики:
  • - номинальное импульсное выдерживаемое напряжение Uimp (В): 8000;
  • - температура окружающего воздуха: от -5°С до +40°С;
  • - относительная влажность воздуха: не более 90% (при 25°С ± 5°С);
  • - высота места установки: не более 2000 м над уровнем моря;
  • - угол между поверхностью установки и вертикальной плоскостью: не более 30°;
  • - допустимая ударная нагрузка (синусоидальный импульс): 30 g (6 мс);
  • - допустимая интенсивность вибрации: 5~150 Гц, 5 g;
  • - расчетный режим эксплуатации: непрерывная эксплуатация;

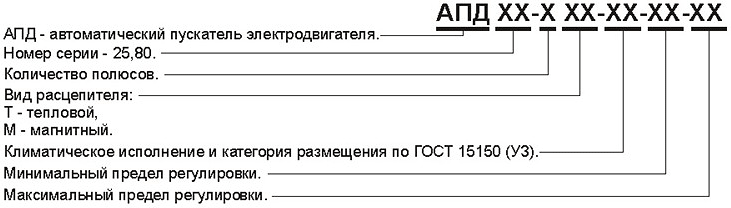

Структура условного обозначения


Пример заказа: Автоматический пускатель электродвигателя АПД25-3МТ-У3 13-18А.

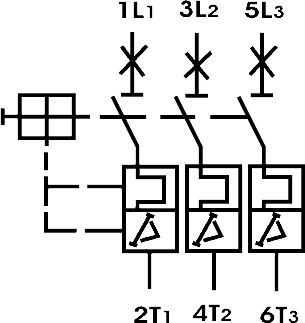

Принципиальная электрическая схема

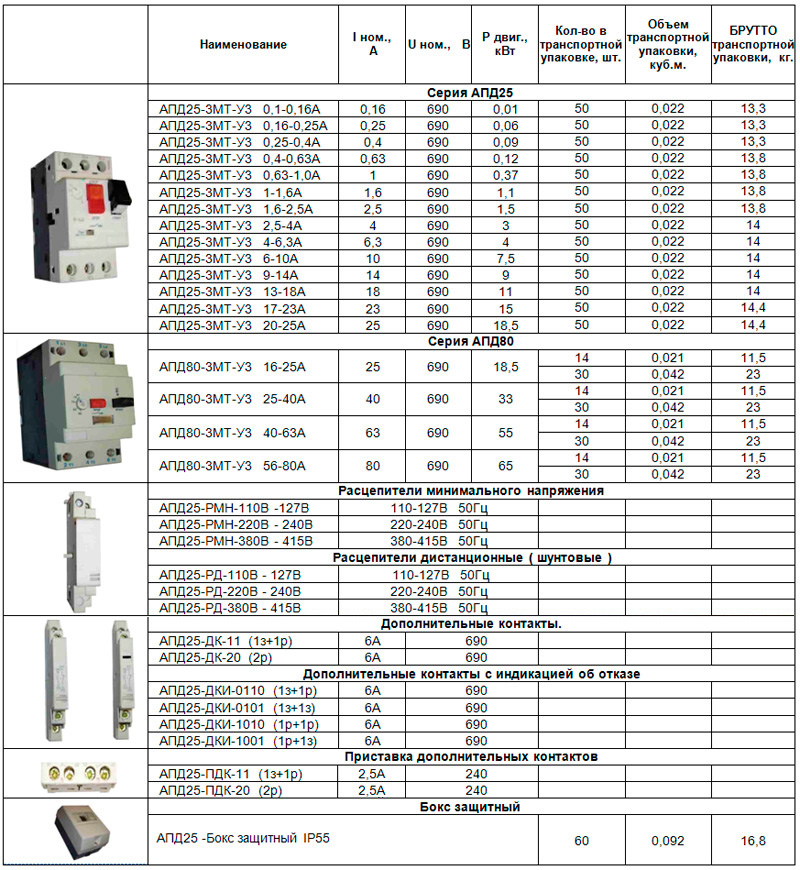

Ассортимент, краткие технические характеристики и упаковка

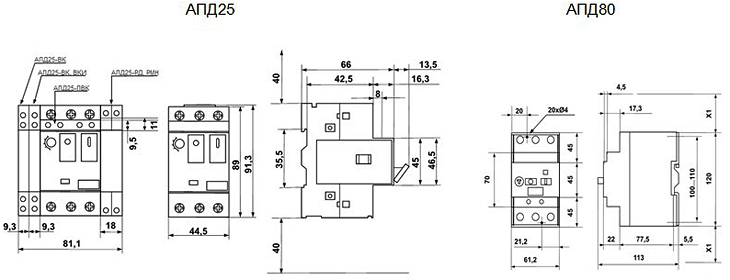

Габаритные размеры
Общий вид, габаритные и установочные размеры автомата пуска двигателя

X1 – минимальное расстояние между токоведущими частями: 40мм для Ue < 500В, 50мм для Ue < 690В.

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Автоматический пускатель АПД 25
АПД25-3МТ-У3 0,1-0,16А, пускатель автоматический ручной (ЭТ) 0.23   1 50 0.022 13.3
АПД25-3МТ-У3 0,16-0,25А, пускатель автоматический ручной (ЭТ) 0.23   1 50 0.022 13.3
АПД25-3МТ-У3 0,25-0,4А, пускатель автоматический ручной (ЭТ) 0.23   1 50 0.022 13.3
АПД25-3МТ-У3 0,4-0,63А, пускатель автоматический ручной (ЭТ) 0.245   1 50 0.022 13.8
АПД25-3МТ-У3 6-10А, пускатель автоматический ручной (ЭТ) 0.255   1 50 0.022 14
Автоматический пускатель АПД 80
АПД80-3МТ-У3 16-25А, пускатель автоматический ручной (ЭТ)
АПД80-3МТ-У3 25-40А, пускатель автоматический ручной (ЭТ)
АПД80-3МТ-У3 40-63А, пускатель автоматический ручной (ЭТ)
АПД80-3МТ-У3 56-80А, пускатель автоматический ручной (ЭТ)
АПД 25, АПД 80 - расцепители минимального напряжения
АПД25-РМН, 110В-127В/50Гц, расцепитель минимального напряжения (ЭТ) 0.09   1
АПД25-РМН, 220В-240В/50Гц, расцепитель минимального напряжения (ЭТ) 0.09   1
АПД25-РМН, 380В-415В/50Гц, расцепитель минимального напряжения (ЭТ) 0.09   1
АПД 25, АПД 80 - расцепители дистанционные (шунтовые)
АПД25-РД, 110В-127В/50Гц, расцепитель дистанционный (шунтовой) (ЭТ) 0.09   1
АПД25-РД, 220В-240В/50Гц, расцепитель дистанционный (шунтовой) (ЭТ) 0.09   1
АПД25-РД, 380В-415В/50Гц, расцепитель дистанционный (шунтовой) (ЭТ) 0.09   1
АПД 25, АПД 80 - дополнительные контакты
АПД25-ДК-11, (1р+1з), дополнительные контакты (ЭТ) 0.04   10
АПД25-ДК-20, (2р), дополнительные контакты (ЭТ) 0.04   10
АПД 25, АПД 80 - дополнительные контакты с индикацией об отказе
АПД25-ДКИ-0101, (1з+1з), дополнительные контакты с индикацией об отказе (ЭТ) 0.04   10
АПД25-ДКИ-0110, (1з+1р), дополнительные контакты с индикацией об отказе (ЭТ) 0.04   10
АПД25-ДКИ-1001, (1р+1з), дополнительные контакты с индикацией об отказе (ЭТ) 0.04   10
АПД25-ДКИ-1010, (1р+1р), дополнительные контакты с индикацией об отказе (ЭТ) 0.04   10
АПД 25, АПД 80 - приставка дополнительных контактов
АПД25-ПДК-20, (2р), приставка дополнительных контактов (ЭТ) 0.017   10
