РТТ-325, РТТ-326... Реле электротепловое / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
РТТ-325, РТТ-326, РТТ-327

Тип:
Реле электротепловое

ТУ:


Краткое тех. описание:
Реле электротепловые токовые серии РТТ-325, РТТ-326, РТТ-327предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз.

Цена РТТ-325, РТТ-326...:
Уточняйте по телефону или через обратную связь.

Реле электротепловое РТТ-325, РТТ-326, РТТ-327

Технические характеристики
Назначение:

Реле электротепловые токовые серии РТТ-325, РТТ-326, РТТ-327предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от токовых перегрузок недопустимой продолжительности, в том числе, возникающих при выпадании одной из фаз.

Реле предназначены для применения в качестве комплектующих изделий в схемах управления электроприводам в цепях переменного тока напряжением до 660В частотой 50 или 60Гц, в цепях постоянного тока напряжением 440В.

Данные реле электротепловые токовые имеют температурную компенсацию.

Реле РТТ-325, РТТ-326, РТТ-327 устанавливаются непосредственно на пускатели серии ПМ-12 с номинальными токами100А, 160А и 250А.

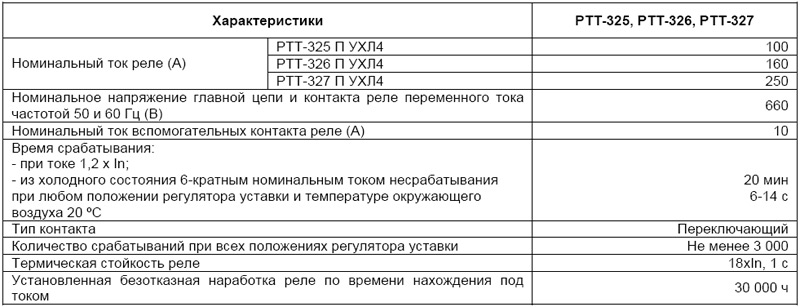

Технические характеристики

Пример заказа: Реле электротепловое токовое РТТ-325 П УХЛ4, 100А, 85,0 – 115,0А

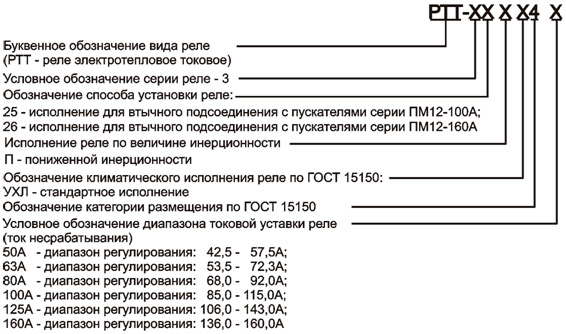

Структура условного обозначения

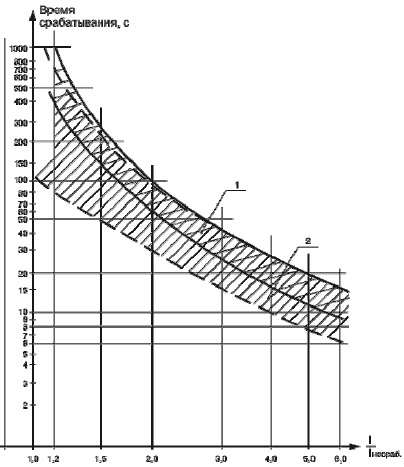

Время-токовые характеристики работы реле серии РТТ-325, РТТ-326, РТТ-327

1 - Зона время токовых характеристик при трехполюсной работе реле.
2 - Зона время токовых характеристик при двухполюсной работе реле Верхние значения зоны соответствуют нижнему положению регулятора уставки, нижние значения зоны соответствуют верхнему положению регулятора уставки.

Основные преимущества
  • - крепится непосредственно на пускатель серии ПМ-12;
  • - регулировка тока

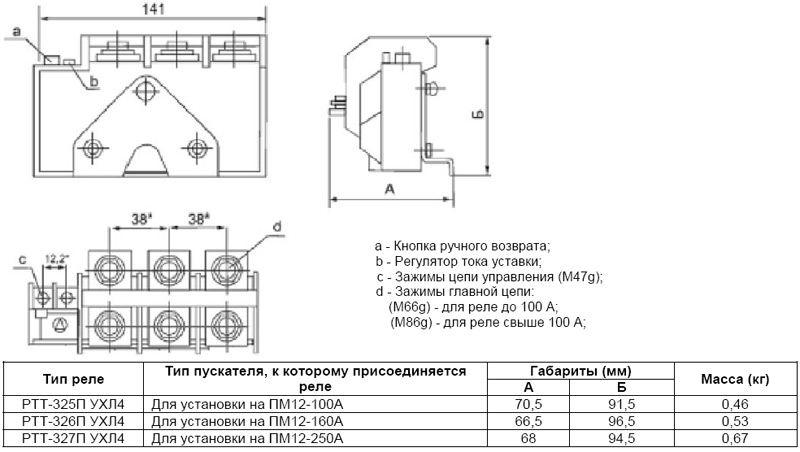

Габаритные размеры
Общий вид и габаритные размеры реле серии РТТ-3

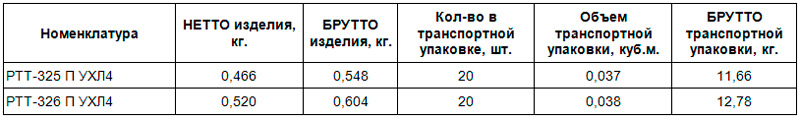

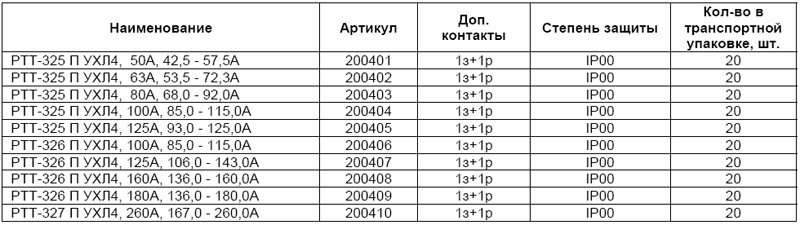

Ассортимент и упаковка

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
РТТ-325 П УХЛ4, 50А, 42,5 - 57,5А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.5 0.52 1 20 0.037 10.4
РТТ-325 П УХЛ4, 63А, 53,5 - 72,3А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.5 0.52 1 20 0.037 10.4
РТТ-325 П УХЛ4, 80А, 68,0 - 92,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.5 0.52 1 20 0.037 10.4
РТТ-325 П УХЛ4, 100А, 85,0 - 115,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.464 0.548 1 20 0.037 11.66
РТТ-326 П УХЛ4, 100А, 85,0 - 115,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ)
РТТ-326 П УХЛ4, 125А, 106,0 - 143,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.52 0.7 1 20 0.035 14
РТТ-326 П УХЛ4, 160А, 136,0 - 160,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.53 0.612 1 20 0.038 12.78
РТТ-327 П УХЛ4, 260А, 167,0 - 260,0А, 660В/50Гц, 1з+1р, ручной возврат, IP00, реле электротепловое токовое (ЭТ) 0.53 0.612 1 20 0.038 12.78
