ВН 40


Сделать заказ >>>

 Поиск в каталоге:

ВН 40 Выключатель нагрузки / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВН 40

Тип:
Выключатель нагрузки

ТУ:


Краткое тех. описание:
Выключатели-разъединители (выключатели нагрузки) серии ВН-40 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.

Цена ВН 40:
Уточняйте по телефону или через обратную связь.

Выключатель нагрузки ВН 40

Технические характеристики
Назначение:

Выключатели-разъединители (выключатели нагрузки) серии ВН-40 предназначены для ручной коммутации силовых электрических цепей номинальным напряжением до 660В переменного тока и 440В постоянного тока в устройствах распределения электрической энергии.

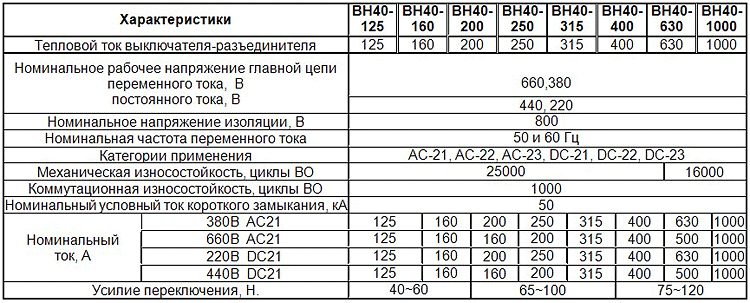

Основные технические характеристики:
  • - выключатели рассчитаны для работы при напряжении:
    не более 440 В постоянного тока;
    не более 660 В переменного тока частотой 50 и 60 Гц.
  • - степень защиты IP32 со стороны привода по ГОСТ 14254
  • - количество коммутируемых электрических цепей до 4-х.
  • - допускается присоединение внешних алюминиевых и медных проводников к контактным выводам аппарата с помощью резьбовых соединений;
  • - температура окружающей среды от минус 60 до плюс 40ºС.

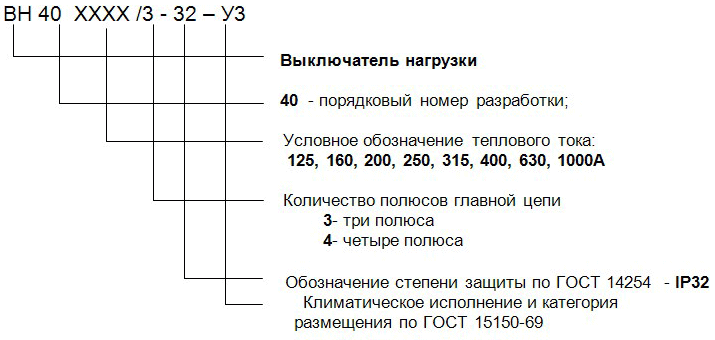

Структура условного обозначения

Основные преимущества
  • - блочная закрытая конструкция обеспечивает максимальную надёжность и безопасность устройства;
  • - высокая коммутационная способность обеспечивается наличием механизма мгновенного действия и эффективной системы дугогашения;
  • - двойной разрыв цепи каждого из полюсов при отключении;
  • - могут применяться в качестве замены пакетных выключателей серии ПВ на токи 250 А и 400

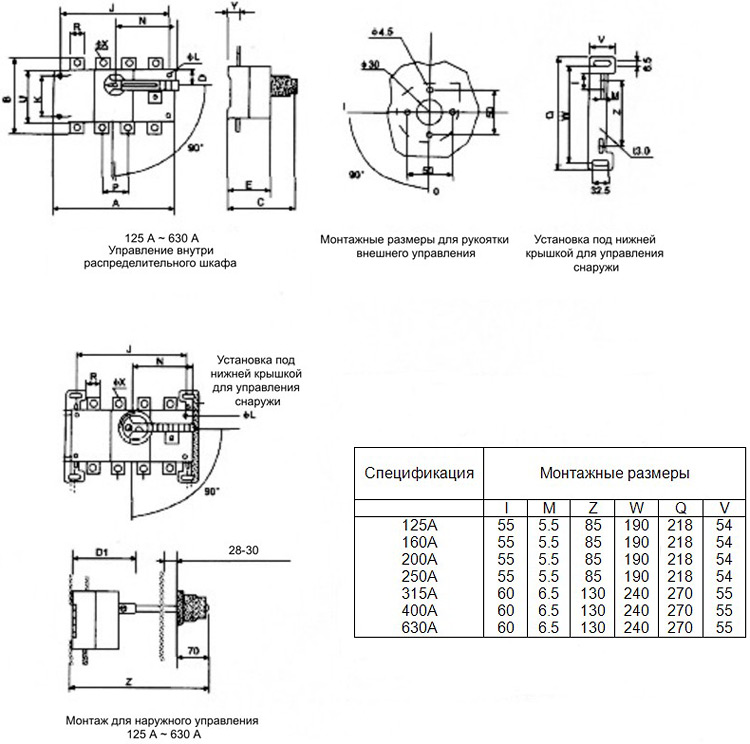

Габаритные размеры
Габаритные и установочные размеры выключателей-разъединителей

Гарантийный срок – 2 года.

Пакинг
Наименование
ВН 40-125/3СУ (ручка сбоку, с валом 340мм , 3P, 125А, 660В, IP32), выключатель - разъединитель (ЭТ)
ВН 40РА-125/4 (реверсивный автоматический, 4P, 125А, 660В, IP32), выключатель - разъединитель (ЭТ)
ВН 40-125/4СУ (ручка сбоку, с валом 340мм, 4P, 125А, 660В,IP32), выключатель - разъединитель (ЭТ)
ВН 40-125/3У (с валом 125мм, 3P, 125А, 660В,IP32), выключатель - разъединитель (ЭТ)
ВН 40-125/3 (3P, 125А, 660В, IP32), выключатель - разъединитель (ЭТ)
ВН 40-250/3У (с валом 230мм, 3P, 250А, 660В, IP32), выключатель - разъединитель (ЭТ)
