ПВР Предохранители-выключатели-разъединители / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПВР

Тип:
Предохранители-выключатели-разъединители

ТУ:


Краткое тех. описание:
Предохранитель-выключатель-разъединитель (ПВР) – предназначен для включения и отключения участков электрической сети, как обесточенных так и под нагрузкой, визуализации разрыва электрической цепи, а также для защиты от коротких замыканий электрических цепей потребителей напряжением до 690 В переменного тока.

Цена ПВР:
Уточняйте по телефону или через обратную связь.

Предохранители-выключатели-разъединители ПВР

Технические характеристики
Назначение:

Предохранитель-выключатель-разъединитель (ПВР) – предназначен для включения и отключения участков электрической сети, как обесточенных так и под нагрузкой, визуализации разрыва электрической цепи, а также для защиты от коротких замыканий электрических цепей потребителей напряжением до 690 В переменного тока.

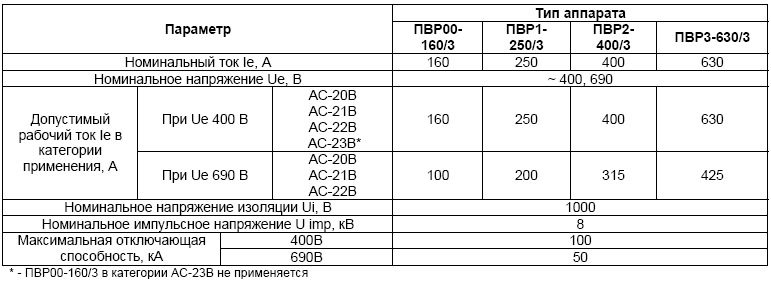

Технические характеристики ПВР

- устройство работает при двух вариантах напряжения переменного тока равных 400В и 690В.
- устройство может комплектоваться разными типами предохранителей в зависимости от габарита.
- степень защиты оболочки от проникновения пыли и воды IP20.

Пример заказа: предохранитель-выключатель-разъединитель ПВР2-400/3-20 УХЛ3




Особенности конструкции

- устройство имеет смотровые окна для наблюдения маркировки предохранителя и визуализации разрыва.
- съёмная крышка со смотровым стеклом и держателями для установки плавких предохранителей. Конструктивное исполнение крышки позволяет использовать аппарат, как рубильник с разрывом цепи в двух местах.
- конструкция зажимающих контактов и форма выводов плавких вставок предохранителей позволяют легко осуществлять включение и отключение электрической цепи.
- при отключении создается видимый разрыв.
- в устройстве присутствуют защитные экраны полюсов и мест крепления питающих кабелей с дугогасительными камерами (кроме ПВР00-160/3);
- основание, оснащено тремя полюсами с крепёжными винтами и клеммами под кабельные наконечники. Зажимы с подпружиненными контактами для установки плавких предохранителей;
- для защиты от токов короткого замыкания в аппарате используются плавкие предохранители серии ППН.Используемые материалы:
- контактная группа аппаратов сери ПВР выполнена из электротехнической меди с гальваническим покрытием;
- Корпус выполнен из негорючего полиамида.

Рабочее положение – вертикальное.

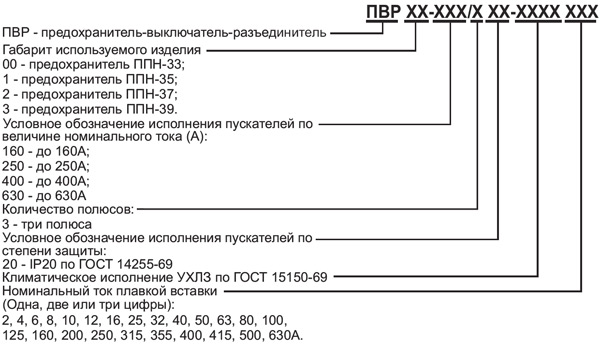

Структура условного обозначения

Основные преимущества
  • - простота и надежность конструкции;
  • - визуализация разрыва электрической цепи;
  • - малые габаритные размеры;
  • - безопасная работа обслуживающего персонала

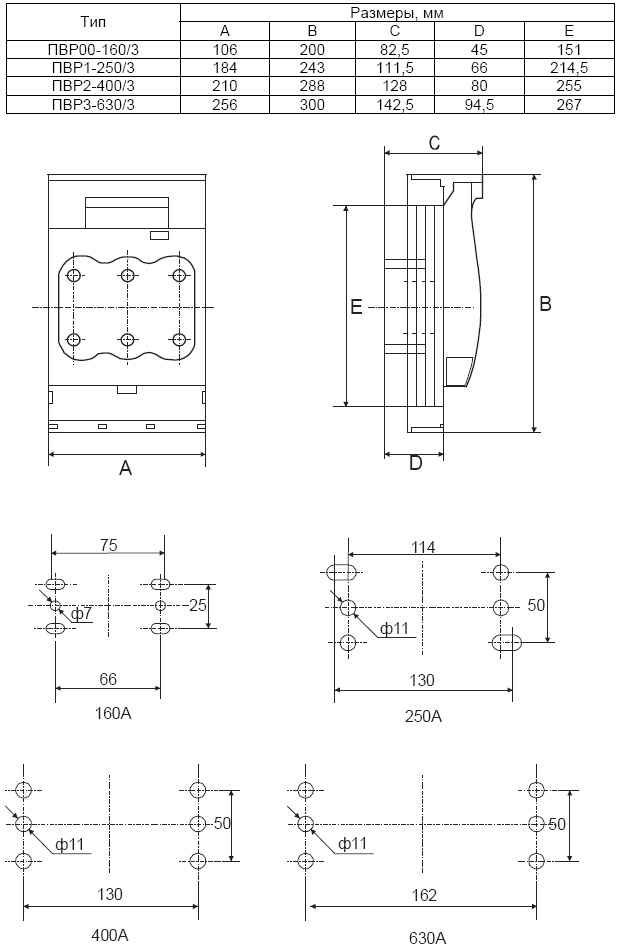

Габаритные размеры
Габаритные, установочные размеры и диаграмма ступеней переключателя ПВР





Гарантийный срок - 2 года со дня введения в эксплуатацию.

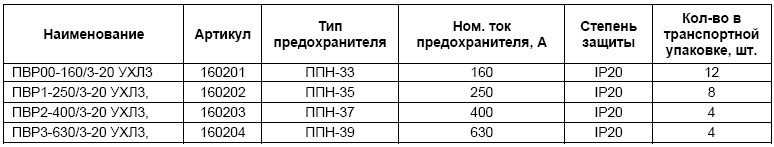

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ПВР00-160/3-20 УХЛ3, без д/г камер, габарит предохранителей 00, 160А, 3 полюса, IP20, предохранитель-выключатель-разъединитель (ЭТ)       12 0.049 14.8
ПВР1-250/3-20 УХЛ3, габарит предохранителей 1, 250А, 3 полюса, IP20, предохранитель-выключатель-разъединитель (ЭТ)       8 0.044 14.35
ПВР2-400/3-20 УХЛ3, габарит предохранителей 2, 400А, 3 полюса, IP20, предохранитель-выключатель-разъединитель (ЭТ)       4 0.041 13.4
ПВР3-630/3-20 УХЛ3, габарит предохранителей 3, 630А, 3 полюса, IP20, предохранитель-выключатель-разъединитель (ЭТ)       4 0.06 19.75
