ВА 88 Автоматические выключатели / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВА 88

Тип:
Автоматические выключатели

ТУ:


Краткое тех. описание:
Автоматические выключатели модификации ВА88-29 служат для защиты от сверхтоков и предназначены для работы в однофазных или трехфазных электрических сетях переменного тока с номинальным линейным напряжением не более 400В частотой 50-60 Гц.

Цена ВА 88:
Уточняйте по телефону или через обратную связь.

Автоматические выключатели ВА 88 (ВА88)

Технические характеристики
Назначение:

Автоматические выключатели модификации ВА88-29 служат для защиты от сверхтоков и предназначены для работы в однофазных или трехфазных электрических сетях переменного тока с номинальным линейным напряжением не более 400В частотой 50-60 Гц.

Выключатели выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.Основная область применения выключателей: распределительные щиты (РЩ); групповые щитки (квартирные и этажные); отдельные потребители электроэнергии.

Технические характеристики
  • Номинальная отключающая способность 4500 А
  • Механическая износостойкость, циклов ВО, не менее 20000
  • Электрическая износостойкость, циклов ВО, не менее 6000
  • Режим работы – продолжительный
  • Контактные винтовые зажимы выключателей допускают присоединение медных или алюминиевых проводников сечением не более 25 мм2 или соединительной шины типа PIN
  • Степень защиты IP00
  • Температура окружающей среды от - 40ºС до + 40ºС
  • Высота над уровнем моря не более 2000 метров
  • Гарантийный срок эксплуатации 2 года со дня введения в эксплуатацию.

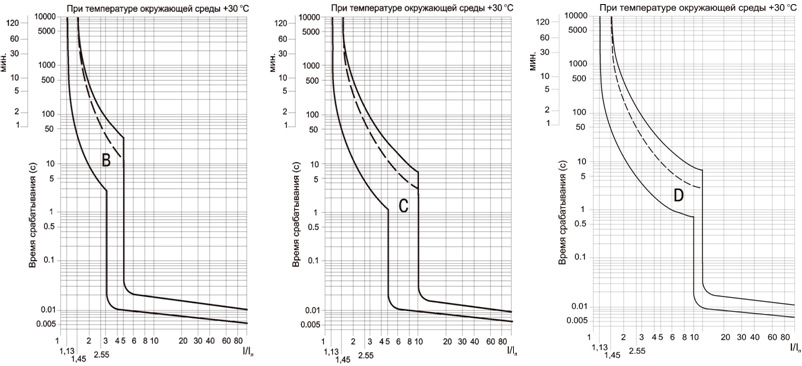

Время-токовые характеристики выключателей




Пунктирная линия на рисунках 1, 2 и 3 – верхняя граница время – токовой характеристики для автоматических выключателей с номинальным током In ≤ 32A

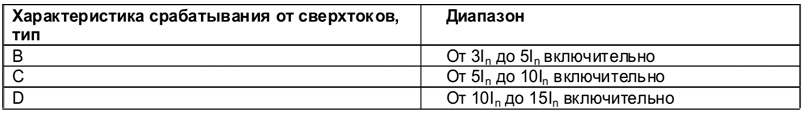

Диапазон токов срабатывания электромагнитного расцепителя выключателей

Основные преимущества
  • - строгий контроль полного цикла производства
  • - высокое качество и надежность конструкции
  • - удобство монтажа на DIN-рейку.

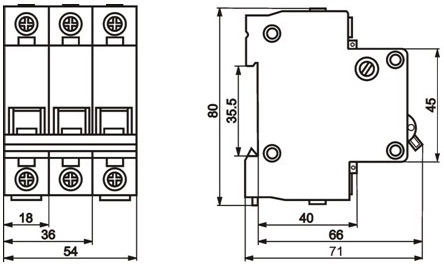

Габаритные размеры
Габаритные и установочные размеры выключателей приведены на Рисунке 6:




Пример заказа: Выключатель автоматический ВА88-29 1Р 4,5кА С4А

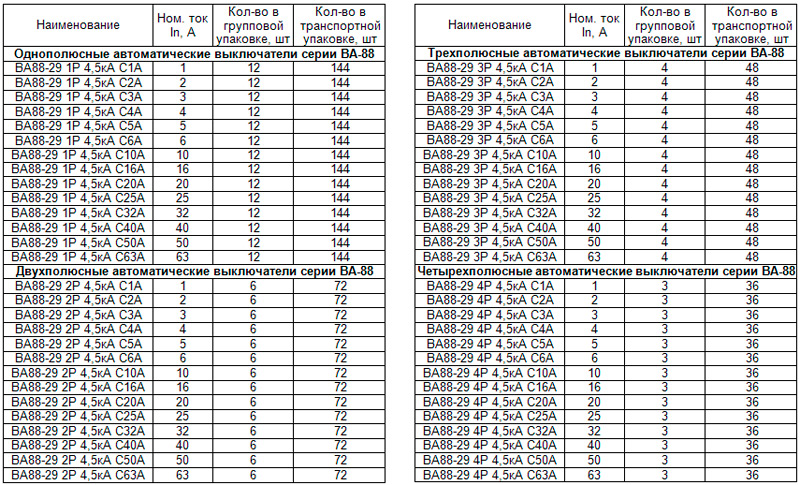

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
Однополюсные ВА-88
ВА88-29 1P 4,5кА С2А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
ВА88-29 1P 4,5кА С3А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
ВА88-29 1P 4,5кА С4А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
ВА88-29 1P 4,5кА С5А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
ВА88-29 1P 4,5кА С6А, выключатель автоматический (ЭТ) 0.09     144 0.022 14.18
ВА88-29 1P 4,5кА С10А, выключатель автоматический (ЭТ) 0.09     144 0.022 14.18
ВА88-29 1P 4,5кА С16А, выключатель автоматический (ЭТ) 0.09     144 0.022 14.18
ВА88-29 1P 4,5кА С20А, выключатель автоматический (ЭТ) 0.09     144 0.022 14.26
ВА88-29 1P 4,5кА С25А, выключатель автоматический (ЭТ) 0.09     144 0.022 14.26
ВА88-29 1P 4,5кА С40А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
ВА88-29 1P 4,5кА С50А, выключатель автоматический (ЭТ) 0.092     144 0.023 14.4
Двухполюсные ВА-88
ВА88-29 2P 4,5кА С16А, выключатель автоматический (ЭТ) 0.183     72 0.023 14.4
ВА88-29 2P 4,5кА С25А, выключатель автоматический (ЭТ) 0.183     72 0.023 14.4
Трехполюсные ВА-88
ВА88-29 3P 4,5кА С10А, выключатель автоматический (ЭТ) 0.287     48 0.023 15
ВА88-29 3P 4,5кА С20А, выключатель автоматический (ЭТ) 0.287     48 0.023 15
ВА88-29 3P 4,5кА С32А, выключатель автоматический (ЭТ) 0.287     48 0.023 15
ВА88-29 3P 4,5кА С40А, выключатель автоматический (ЭТ) 0.29     48 0.022 15.16
ВА88-29 3P 4,5кА С50А, выключатель автоматический (ЭТ) 0.29     48 0.022 15.16
ВА88-29 3P 4,5кА С63А, выключатель автоматический (ЭТ) 0.29     48 0.022 15.16
