ВА 77


Сделать заказ >>>

 Поиск в каталоге:

ВА 77 Автоматические выключатели / Электротехника / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ВА 77

Тип:
Автоматические выключатели

ТУ:


Краткое тех. описание:
Автоматический выключатель серии ВА77 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и на номинальные токи от 10 до 1250А.

Цена ВА 77:
Уточняйте по телефону или через обратную связь.

Автоматические выключатели ВА 77 (ВА77)

Технические характеристики
Назначение:

Автоматический выключатель серии ВА77 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также для нечастых оперативных включений и отключений электрических цепей с номинальным напряжением до 660 В переменного тока частотой 50 и 60 Гц и на номинальные токи от 10 до 1250А.

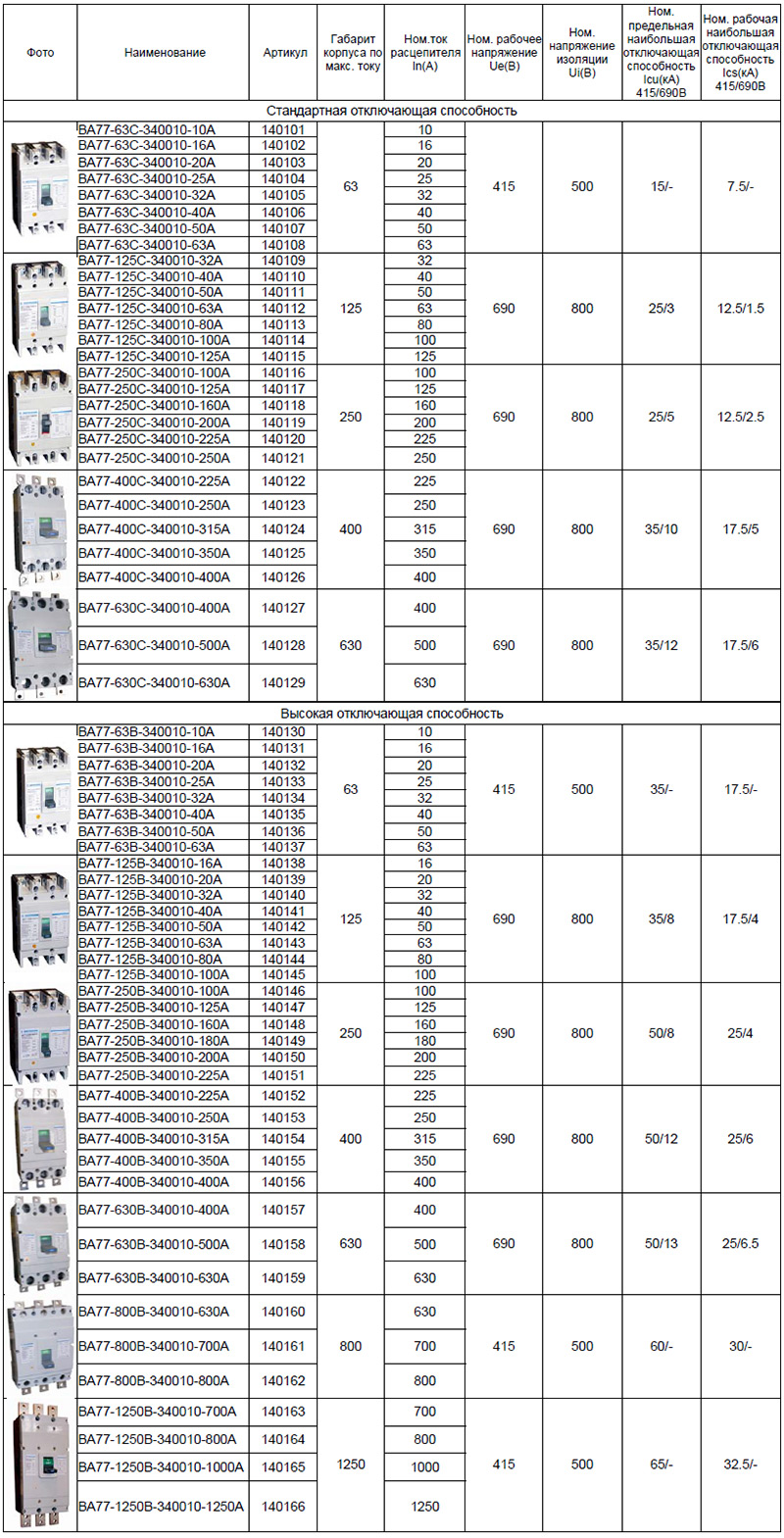

Основные технические характеристики

  • Уставка электромагнитного расцепителя 10In.
  • Степень защиты IP00.
  • Автоматический выключатель ВА77, может комплектоваться различными дополнительными устройствами:электроприводом, независимым расцепителем, дополнительными контактами и т.п.
  • Температура окружающей среды от - 25 ºС до + 55ºС.
  • Высота над уровнем моря не более 2000 метров.
  • Гарантийный срок 3 года.
  • Автоматические выключатели с габаритом по максимальному току от 400А и выше поставляются в комплекте с наконечниками.

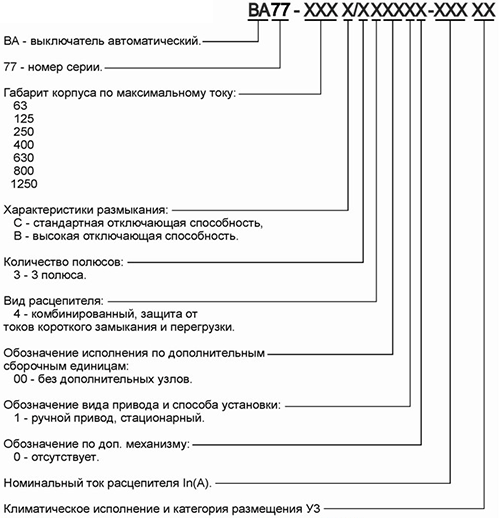

Структура условного обозначения

Пример обозначения: Выключатель автоматический ВА77-250С-340010-125А У3.

Автоматические выключатели серии ВА77 являются аналогами ВА88, ВА99, NM1 (CHINT) АЕ 2046МП, АЕ 2066,АЕ 2046ММ, АЕ 2056 ММ, АЕ 2046-100, АЕ 2056М, АЕ 2056МП, ВА57Ф35, ВА5135, ВА5237, А5139Б, ВА5341, ВА5343.

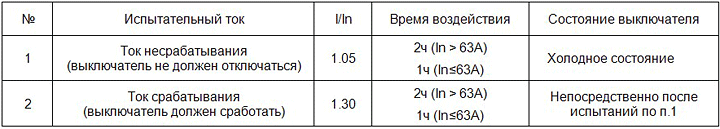

Время срабатывания выключателей в зоне токов перегрузки при нагрузке всех полюсов

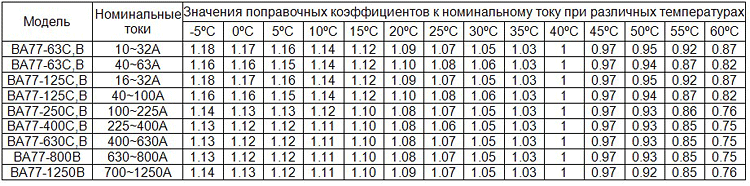

Значение номинального тока в диапазоне рабочих температур

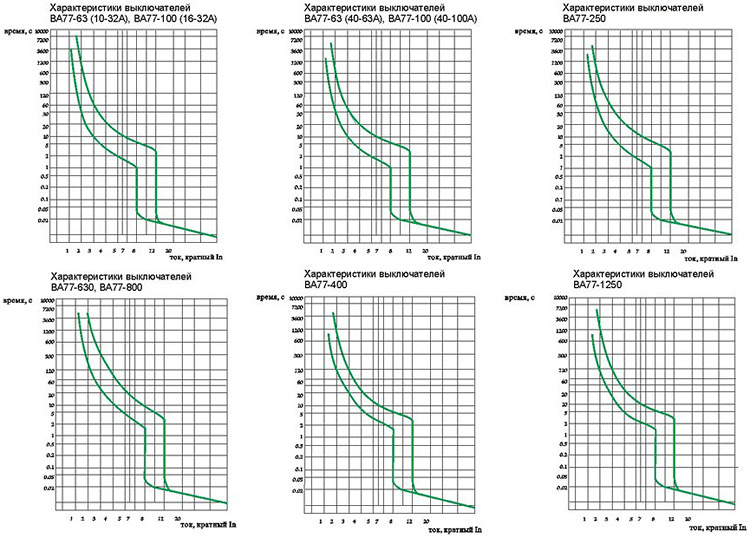

Время-токовые характеристики выключателей

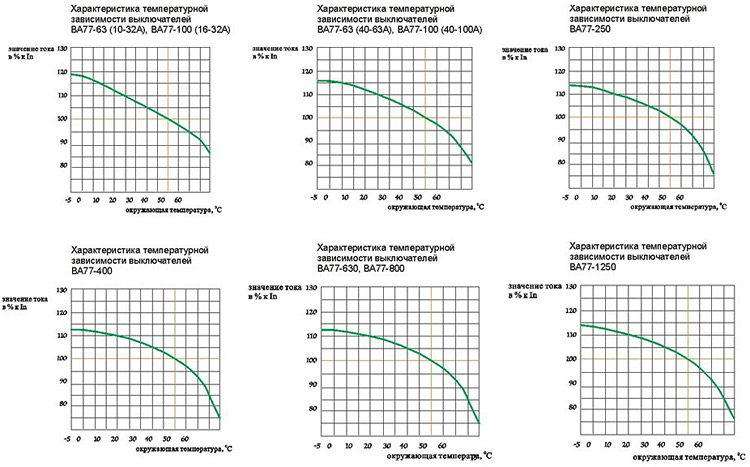

Характеристики температурной зависимости выключателей

Дополнительные устройства к автоматическим выключателям серии ВА77

Для выключателей серии ВА77 разработаны дополнительные устройства, в число которых входят: независимые расцепители, расцепители минимального напряжения, вспомогательные и сигнальные контакты. Доукомплектование выключателей производит потребитель в соответствии с технологическими особенностями защищаемого объекта.

Внутренние устройства

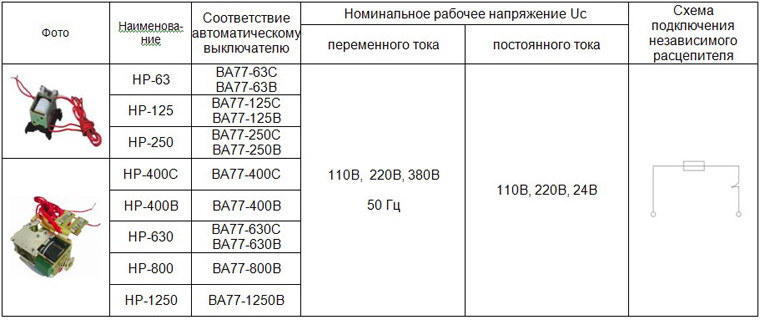

Независимый расцепитель
Предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который воздействуя на механизм "сброса", вызывает отключение выключателя при подаче напряжения от внешнего источника.Диапазон рабочего напряжения 70% - 110% от номинального напряжения питания Uc.

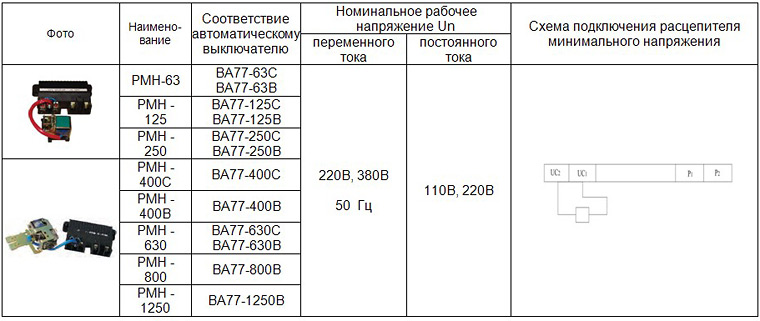

Расцепитель минимального напряжения.
Вызывает отключение выключателя при снижении фазного или линейного напряжения на его входе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального. Основным назначением расцепителя минимального напряжения является отключение электрооборудования при недопустимом для него снижении напряжения. При кратковременном размыкании контакта кнопочного выключателя расцепитель минимального напряжения отключит автоматический выключатель.

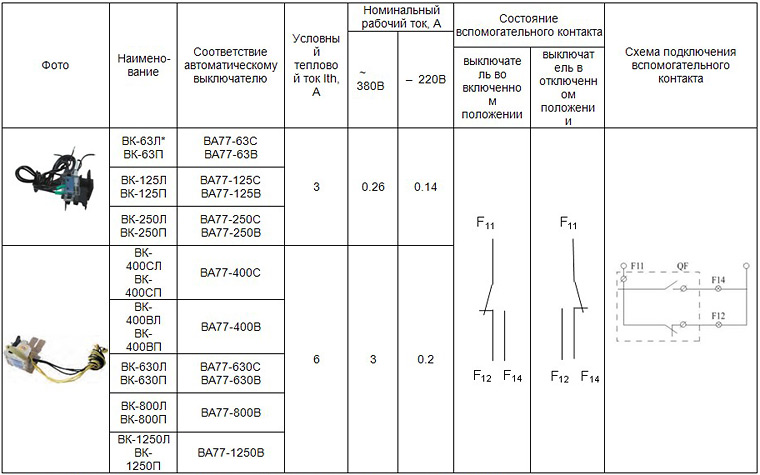

Вспомогательные контакты.
Вспомогательные контакты предназначены для сигнализации о положении силовых контактов выключателя (включено/отключено).

* Л - левые вспомогательные контакты, П – правые вспомогательные контакты.

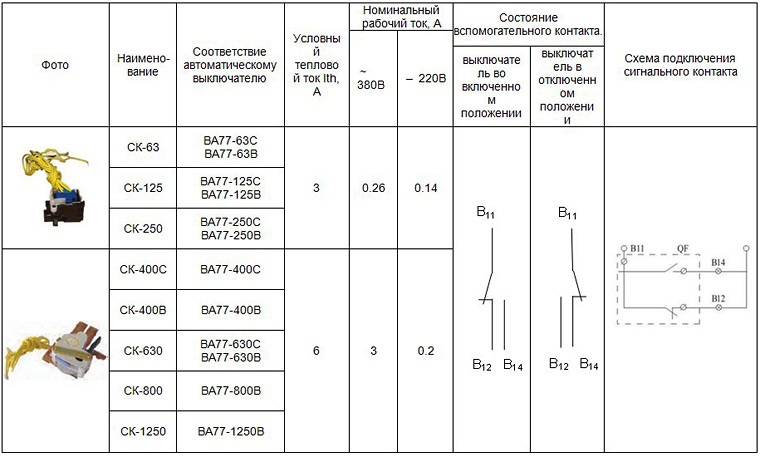

Сигнальные контакты
Сигнальные контакты предназначены для сигнализации о срабатывании выключателя от: сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.

Внешние устройства

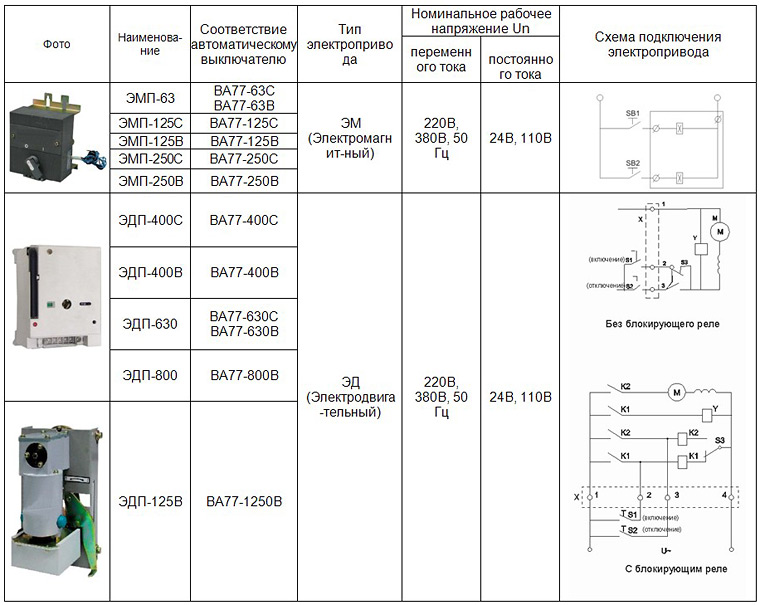

Электроприводы
Дистанционное управление автоматическим выключателем может осуществляться электроприводом. Выключатели оснащенные электроприводами отличаются высокой надёжностью, применяются для местного и дистанционного управления, автоматизации распределительных сетей, одновременного отключения.

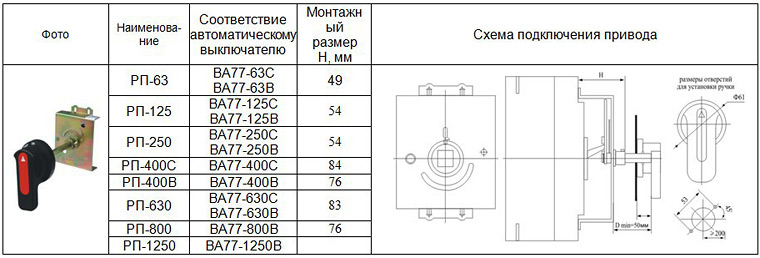

Ручной поворотный привод
Ручной поворотный привод предназначен для управления автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства для оперирования выключателем через дверь.

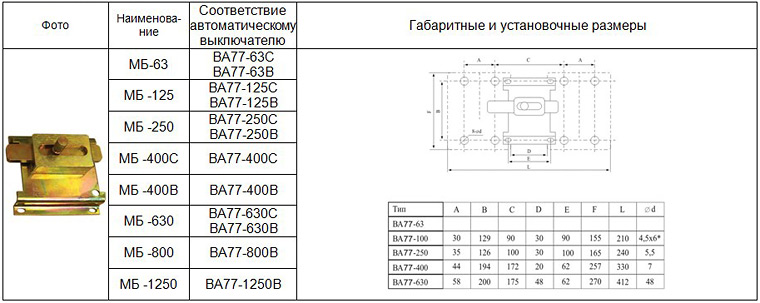

Механическая блокировка

Ассортимент и упаковка

Основные преимущества
  • - высокое качество и надежность конструкции;
  • - модульное исполнение всех элементов обеспечивает удобство монтажа;
  • - возможность вертикального и горизонтального монтажа.
Габаритные размеры

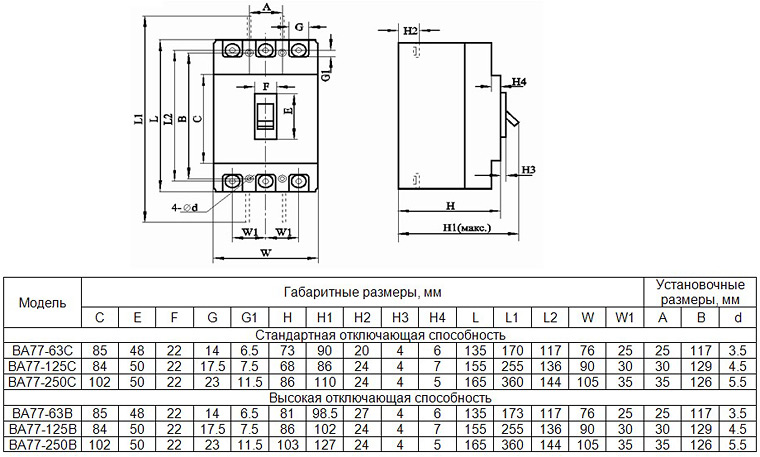

Габаритные и установочные размеры выключателей ВА77-63, ВА77-125, ВА77-250

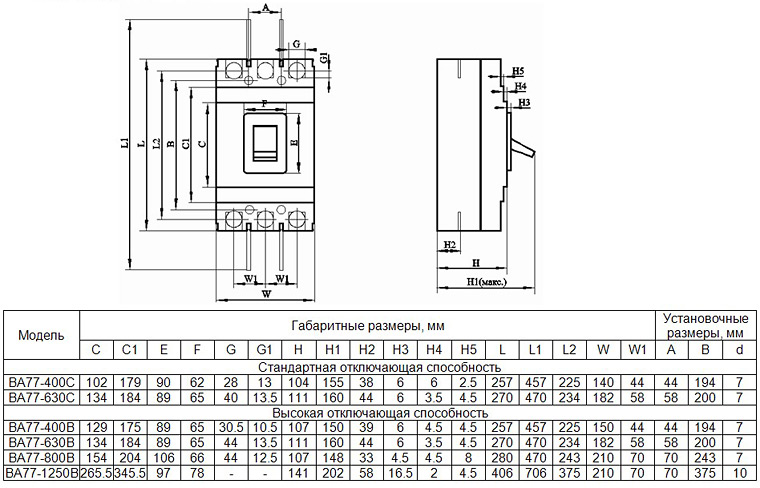

Габаритные и установочные размеры выключателей ВА77-400, ВА77-630, ВА77-800, ВА77-1250

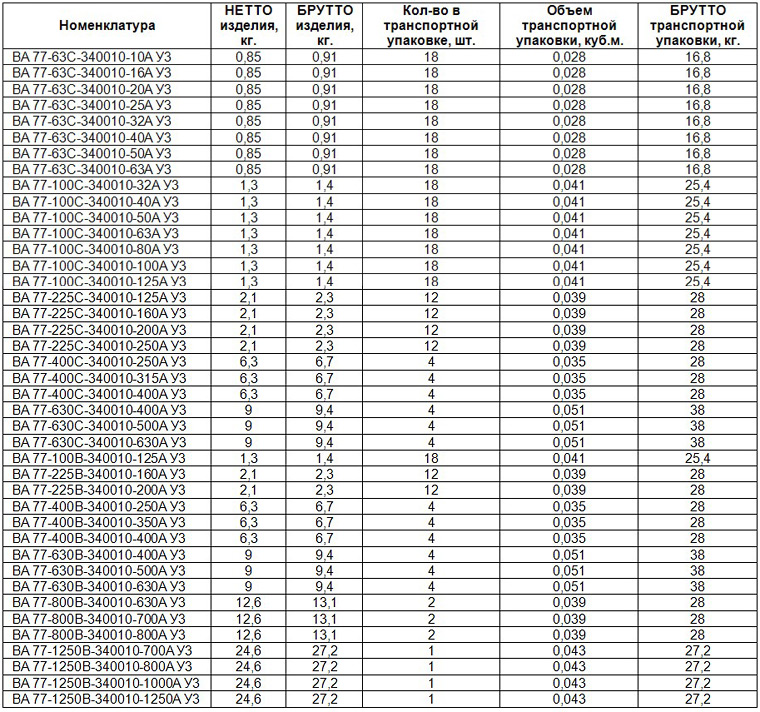

Пакинг
Наименование НЕТТО изделия, кг. БРУТТО изделия, кг. Кол-во в единичной упаковке, шт. Кол-во в транспортной упаковке, шт. Объем транспортной упаковки, куб.м. БРУТТО транспортной упаковки, кг.
ВА 77, стандартная отключающая способность, тип C, 3-х полюсные
ВА77-63С-340010-10А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-16А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-20A У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-25А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-32А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-40А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-50А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-63С-340010-63А У3 (стационарный, 3P, 10In, 15кА), выключатель автоматический (ЭТ) 0.85   1 18 0.028 16.8
ВА77-125С-340010-32А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-40А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-50А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-63А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-80А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-100А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-125С-340010-125А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 1.3   1 18 0.041 25.4
ВА77-250С-340010-125А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 2.1   1 12 0.039 28
ВА77-250С-340010-160А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 2.1   1 12 0.039 28
ВА77-250С-340010-200А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 2.1   1 12 0.039 28
ВА77-250С-340010-250А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 2.1   1 12 0.039 28
ВА77-400С-340010-225А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 6.3   1 4 0.035 28
ВА77-400С-340010-250А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 6.3   1 4 0.035 28
ВА77-400С-340010-315А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 6.3   1 4 0.035 28
ВА77-400С-340010-350А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 6.3   1 4 0.035 28
ВА77-400С-340010-400А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 6.3   1 4 0.035 28
ВА77-630С-340010-400А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 9   1 4 0.051 38
ВА77-630С-340010-500А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 9   1 4 0.051 38
ВА77-630С-340010-630А У3 (стационарный, 3P, 10In, 35кА), выключатель автоматический (ЭТ) 9   1 4 0.051 38
ВА 77, высокая отключающая способность, тип В, 3-х полюсные
ВА77-63В-340010-10А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-16А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-20А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-25А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-32А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-40А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-50А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-63В-340010-63А У3 (стационарный, 3P, 5In, 35кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-100А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-16А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-20А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-32А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-40А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-50А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-63А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-125В-340010-80А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 18
ВА77-250В-340010-100А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-250В-340010-125А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-250В-340010-160А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-250В-340010-180А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-250В-340010-200А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-250С-340010-225А У3 (стационарный, 3P, 10In, 25кА), выключатель автоматический (ЭТ) 2.1   1 12 0.039 28
ВА77-250В-340010-225А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 12
ВА77-400В-340010-225А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 4
ВА77-400В-340010-250А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 4
ВА77-400В-340010-315А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 4
ВА77-400В-340010-350А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 4
ВА77-400В-340010-400А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)     1 4
ВА77-630В-340010-400А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)
ВА77-630В-340010-500А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)
ВА77-630В-340010-630А У3 (стационарный, 3P, 5In, 50кА), выключатель автоматический (ЭТ)
ВА77-800В-340010-630А У3 (стационарный, 3P, 5In, 60кА), выключатель автоматический (ЭТ)
ВА77-800В-340010-700А У3 (стационарный, 3P, 5In, 60кА), выключатель автоматический (ЭТ)
ВА77-800В-340010-800А У3 (стационарный, 3P, 5In, 60кА), выключатель автоматический (ЭТ)
ВА77-1250В-340010-700А У3 (стационарный, 3P, 5In, 65кА), выключатель автоматический (ЭТ)
ВА77-1250В-340010-800А У3 (стационарный, 3P, 5In, 65кА), выключатель автоматический (ЭТ)
ВА77-1250В-340010-1000А У3 (стационарный, 3P, 5In, 65кА), выключатель автоматический (ЭТ) 24.6   1 1 0.043 27.2
ВА77-1250В-340010-1250А У3 (стационарный, 3P, 5In, 65кА), выключатель автоматический (ЭТ) 24.6   1 1 0.043 27.2
ВА 77, электропривод
Электропривод к ВА77-125С 3Р 220В/50Гц (ЭТ)
Электропривод к ВА77- 400С 4Р 220В/50Гц (ЭТ)
Электропривод к ВА77- 630 С/В 4Р 220В/50Гц (ЭТ)
Электропривод к ВА77- 630 С/В 380В/50Гц (ЭТ)
Электропривод к ВА77-800В 3Р 220В/50Гц (ЭТ)
Электропривод к ВА77-1250В 3Р 220В/50Гц (ЭТ)
ВА 77, вспомогательный контакт
Вспомогательные контакты к ВА77- 250 С/В 3Р (левый) (ЭТ)
Вспомогательные контакты к ВА77- 400 С/В 3Р (левый) (ЭТ)
Вспомогательные контакты к ВА77- 630 С/В 3Р (левый) (ЭТ)
Вспомогательные контакты к ВА77- 800В 3Р (левый) (ЭТ)
Вспомогательные контакты к ВА77-1250В 3Р (левый) (ЭТ)
ВА 77, шунтовый расцепитель
Шунтовый расцепитель 24В к ВА77- 125 С/В (ЭТ)
Шунтовый расцепитель 24В к ВА77- 250 С/В (ЭТ)
Шунтовый расцепитель 24В к ВА77-1250В (ЭТ)
Шунтовый расцепитель 220В к ВА77- 250 С/В (ЭТ)
Шунтовый расцепитель 220В к ВА77-1250В (ЭТ)
Шунтовый расцепитель 380В к ВА77- 250 С/В (ЭТ)
