CLI-1450/1750 Измерители кабельной разводки

Областью применения приборов серии CLI является проверка качества подключения абонентов сетей кабельного телевидения, поиск неисправностей при инсталляции и контроль мест утечек радиосигнала для предотвращения появления наводок. Комбинированные приборы CLI-1450 и 1750 производства фирмы Acterna обеспечивают высокую чувствительность и точность, необходимую для поиска и измерения кабельных утечек, а так же позволяют провести ряд других операций, необходимых при работе в кабельной сети.
При измерениях оператор использует одну из видеонесущих в диапазоне 115...140 Мгц.

Звуковая индикация оповещает о появлении радиосигнала на используемой частоте. Так как все CLI измерители проводят измерения с использованием видеонесущих, то нет необходимости вводить специальные сигналы и занимать тем самым дефицитный частотный ресурс в кабельной сети.

Вместе с мощными возможностями по поиску и измерению утечек, прибор CLI-1450 обеспечивает все стандартные возможности измерителей уровня сигналов производства Acterna что обеспечивает пользователю универсальность, необходимую в современных СКТВ с расширенным набором услуг. Кроме того, прибор CLI-1450 имеет режим просмотра наводок, что позволяет пользователю видеть мешающие сигналы, как в прямом, так и в обратном каналах. Набор для контроля домовой разводки CLI-1750/LST-1700

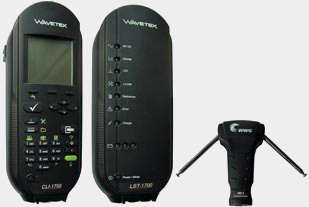

Набор для контроля домовой разводки фирмы Acterna состоит из прибора CLI-1750 и сигнал генератора LST-1700.

Набор позволяет провести широкий набор тестов для проверки качества кабельной сети: измерить уровни сигналов, частотные характеристики, провести рефлектометрию, основанную на частотных методах (FDR) для кабельной разводки, провести поиск утечек и оценить величину наводок. По своим функциональным возможностям и техническим характеристикам предлагаемый набор является уникальным на рынке.
Проведение с помощью набора для контроля домовой разводки измерений частотных характеристик позволяет обнаружить наличие в кабельной сети, например не заглушенных выводов ответвителей или несогласованных компонентов. Проведение FDR рефлектометрии позволяет обнаружить точное положение источников переотражений в кабельной сети, оценить их величину и принять решение о замене поврежденных участков кабеля или неисправных компонентов.

Кроме того, CLI-1750 совместно с LST-1700 позволяет обнаружить места утечек в кабельной сети появившиеся вследствие повреждения кабеля или неисправности компонентов и тем самым гарантировать потребителям отсутствие помех, создаваемых источниками радиосигналов, которые отсутствовали в момент проведения измерений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Частотное тестирование: 5...862 МГц
• Точность: 10*10-6 при 25оС
• Шаг настройки: 25 кГц
• LST-1700
• Выходной уровень: 90 дБмкВ (30 дБмВ)
• Точность по амплитуде: +1 дБ
• Разрешение по амплитуде: 0,1 дБ
