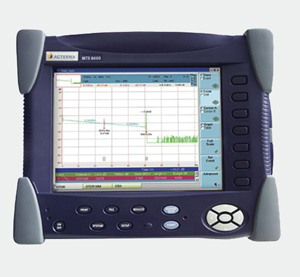

Многофункциональная универсальная модульная измерительная платформа MTS-8000

Оптические приборы серии MTS-8000 представляет собой универсальную платформу, позволяющую решать весь спектр измерительных задач, связанных с инсталляцией и эксплуатацией оптоволоконных кабельных систем передачи, например, SDH, Ethernet, CATV или DWDM.

MTS-8000 позволяет одновременно устанавливать до 5 сменных модулей и получать в одном приборе необходимую комбинацию оптических средств измерений. Программное обеспечение прибора позволяет анализировать получаемые результаты с использованием «масок» и предустановок, в частности, имеется режим отбраковки тестируемых изделий «Pass/Fаil». Базовый блок MTS-8000 может опционально оснащаться дисководом гибких и жестких дисков, а также CD/СВ-RW. Платформа оборудована интерфейсами RS232C, 2xUSB, 10/100Ethernet, встроенным аналоговым модемом для удаленного контроля и управления.

• Оптический рефлектометр (OTDR)
• Длины волн: 850, 1300, 1310, 1383, 1490, 1550, 1625 нм
• Наибольший динамический диапазон 50дБ на 1550нм
• Высокое разрешение до 128.000 точек
• Тестирование сетей Ethernet на скорости до 10 Гбит/с
• Тестирование сетей SONET/SDH на скорости 155, 622 Мбит/с, 2.5, 10 Гбит/с (STM-1/-4/-16/-64)
• Тестирование сетей PDH на скорости Т1, Е1, Е3, DS3, E4
• Измерение Джиттера / Вандера
• Тестирование CWDM / DWDM и ROADM (изолятор каналов до 12.5 Гбит/с)
• Измерение PMD, CD
• Измерение IL (вносимых потерь)/ ORL (возвратных потерь)

 Помимо расширенных возможностей базового блока и интерфейса пользователя, платформа MTS-8000 также оснащается:

• встроенной функцией анализа качества поверхности тестируемого оптоволоконного кабеля. В этом случае тестер объединяет в себе два устройства - визуальный дефектоскоп (VFL) и видео-микроскоп (Video Inspection Probe), что позволяет с высокой точностью определить состояние волокна перед тестированием;
• функцией оптического рефлектометра (OTDR). Платформа может оснащаться широким набором сменных модулей, обладающих различными техническими характеристиками (диапазон от 25 до 50дБ, длины волн 1310/1480/1550/1625нм);
• функцией анализа поляризационной модовой дисперсии;
• функцией анализа хроматической дисперсии;
• функцией анализа спектра сигнала систем DWDM с возможностью выделения каналов определенных длин волн на скорости до 10,7Гбит/с для проведения детального анализа.
