СМВВ-1М (SDH-NGN)
Синхронный малогабаритный мультиплексор ввода-вывода
СМВВ-1М -

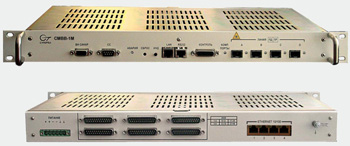

синхронный малогабаритный мультиплексор. Имеет до 4-х портов STM-1 и Ethernet
10/100 Base-T, а также возможности ввода-вывода 21 сигнала Е1 и кросс-коммутации
252×252 сигналов VC-12.
Краткая характеристика СМВВ-1М:
Режимы работы СМВВ-1М - терминальный,
ввода/вывода, кросс - коммутатор, линейный регенератор.

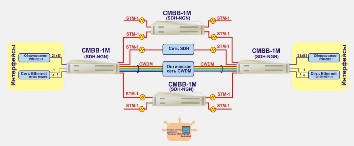

Построение сетей произвольной топологии.
Встроенная система служебной связи с
индивидуальным или групповым вызовом, конференц-связь (DTMF).
Контроль и управление внешними устройствами: четыре
входа для контроля датчиков внешних устройств ("токовая петля") и четыре выхода
для управления внешними устройствами (8 групп "сухих" контактов реле).
Основные функциональные возможности и технические характеристики:
| Наименование параметра |
Значение |
Количество линейных интерфейсов STM-1
(оптических и/или электрических) |
Четыре (А, В, С и D) или два (А и В) |
| Количество интерфейсов ввода/вывода Е1 (2048 кбит/с) |
21 |
Количество интерфейсов ввода/вывода
сигнала Ethernet 10/100 |
4 |
| Виды защитного резервирования |
MSP - двунаправленное резервирование
мультиплексорной секции по схеме 1+1;
SNCP - защита трафика Е1 и Ethernet на уровне VC-12 по схеме 1+1 |
Возможность неблокируемой коммутации
(коммутация производится на уровне VC-12) |
252 (63×4) VC-12 × 252 VC-12 |
| Возможности синхронизации |
- от внешних источников 2048 Кбит/с/2048 кГц;
- от линейного сигнала STM-1 (А, В, С или D);
- от компонентного сигнала Е1 (2048 Кбит/с);
- от внутреннего генератора.
Автоматическое переключение источников синхронизации путем применения
приоритетных списков синхронизации и механизма сообщений о статусе
синхронизации (SSM).
|
Оптические интерфейсы
| Оптические интерфейсы STM-1 (МСЭ-Т G.957) |
S-1.1 (от 1310 нм/до 30км), L-1.1 (от 1310 нм/до 60 км),
L-1.2 (от 1550 нм до 100 км) |
| Оптические интерфейсы STM-1 c CWDM |
МСЭ-Т G.692 (1471 -1611 с шагом 20 нм) |
| Количество интерфейсов STM-1 |
до 4 шт. |
| Исполнение оптических интерфейсов |
Сменные SFP-модули |
| Тип оптических разъемов |
LC |
Габаритные размеры: 483 × 44 × 290 мм (1U).
Конструктивное исполнение мультиплексора обеспечивает установку в 19" несущих
конструкциях.
Масса: не более 4 кг
Сетевая система управления "Супертел-NMS".
Электропитание:
Напряжение источника первичного питания: от
19,2 до 72 В с заземленным плюсом или с заземленным минусом.
Потребляемая мощность не более 20 Вт.
|
