Описание
Технические данные

Наименование:
Swift-S5

Тип:
Автоматический аппарат всё-в-одном для сварки оптического волокна

ТУ:
–

Краткое тех. описание:
При сварке оптического волокна в сложных условиях, очень неудобно, когда инструментов много и они находятся в разных местах. При ручной зачистке оптического волокна обязательно появляются микроповреждения, которые под воздействием различных сил – вибрации, растяжения, сжатия, теплового сжатия и растяжения – со временем приводят к негодности соединения. КДЗС лишь частично защищает волокно от этих воздействий, кроме этого, части КДЗС, пластик и металлическая арматура имеют разные коэффициенты расширения по отношению к стеклу. Все эти и другие проблемы решены в сварочном аппарате Swift-S5 фирмы Ilsintech.

Цена Swift-S5:
Уточняйте по телефону или через обратную связь.

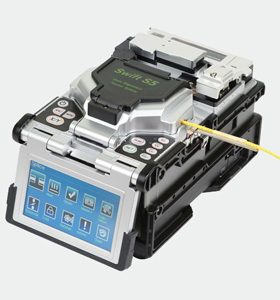

Swift-S5 Автоматический аппарат всё-в-одном для сварки оптического волокна

Аппарат типа всё-в-одном

Влаго-, пыле- и ударопрочное исполнение

Аккумуляторная батарея большой ёмкости, 320 полных циклов

Двойная печь для термоусадки КДЗС

Автоматический термостриппер

4,3" сенсорный дисплей

Совместимость с SOC-коннекторами

Выравнивание волокон по сердцевине

Swift-S5

При сварке оптического волокна в сложных условиях, очень неудобно, когда инструментов много и они находятся в разных местах. При ручной зачистке оптического волокна обязательно появляются микроповреждения, которые под воздействием различных сил – вибрации, растяжения, сжатия, теплового сжатия и растяжения – со временем приводят к негодности соединения. КДЗС лишь частично защищает волокно от этих воздействий, кроме этого, части КДЗС, пластик и металлическая арматура имеют разные коэффициенты расширения по отношению к стеклу. Все эти и другие проблемы решены в сварочном аппарате Swift-S5 фирмы Ilsintech.

Высокая надёжность соединения

Отсутствие повреждений волокна после термостриппера

Ресурс термостриппера - более миллиона зачисток

Время зачистки - 1,5 с

Очистка волокна

Встроенный флакон с помпой для очищающей жидкости

Скалывание

Скалывание одним движением

Встроенный контейнер для мусора

Двойная печь для термоусадки КДЗС

При больших объёмах сварочных работ увеличивает производительность на 20%

Совместимость с SOC разъёмами (Telcordia-gr-326)

SC коннектор - APC, UPC

LC коннектор - APC, UPC

FC коннектор - APC, UPC

ST коннектор - APC, UPC

Пыле-, влаго- и ударопрочный корпус

Удобство и надёжность работы в тяжёлых условиях

Выдерживает падение с высоты 76 см.

Влагозащищённость – IPx2

Пылезащищённость – IPx5

Технические характеристики
Параметр	Описание
Выравнивание волокон	IPAS технология выравнивания волокон по сердцевине
Типы волокон	SMF (ITUT-T G.652), MMF (ITUT-T G.651), DSF (ITUT-T G.653), NZDSF (ITUT-T G.655), EDFA, Ei980, сварка разных типов волокон (SM/MM), ITUT-T G.657
Диаметр волокна	80 – 150 мкм, буфера 100 – 1000 мкм (single)
Длина зачищенного участка	250 мкм 8-16 мм, 900 мкм 16 мм
Средние потери	SMF: 0,02 дБ, MMF: 0,01 дБ, DSF: 0,04 дБ, NZDSF: 0,04 дБ
Возвратные потери	не менее 60 дБ
Время сварки	стандартно 9 с, вместе с термоусадкой 60 мм КДЗС – 26 с
Программы	100 программ сварки и 50 программ термоусадки КДЗС
Сохранение результатов сварки	2000 последних результатов (100 фото)
Условия эксплуатации	от -10 С до +50 С, влажность до 95% без конденсата, 0 - 5000 над уровнем моря, ветер менее 15 м/с
Условия хранения	от -40 С до +50 С, влажность до 95%
Размеры и вес	ШхГхВ, 140х225х125 мм, 2,95 кг, включая батареи
Интерфейсы	USB, RCA, внешнее электропитание
Электропитание	DC 14,8 В от батареи (7700 мАч), 100 – 240 В AC зарядное устройство
Дополнительное электропитание	DC 12 В от автомобильного “прикуривателя” (опционально)
Количество циклов сварки	Литий-полимерная батарея - 320 полных циклов
Ресурс электродов	более 2000 циклов без замены
Тест на прочность	2 Н, 4,4 Н опционально
Видеосистема	две CMOS камеры и 4,3" цветной сенсорный ЖК-дисплей
Увеличение изображения	300Х, 170Х

Стандартная комплектация
Описание	Модель	Кол-во
Сварочный аппарат с термостриппером, скалывателем и диспензером	S5	1 шт.
Блок питания	S311	1 шт.
Загрузчик КДЗС	S312	2 шт.
Аккумуляторная батарея	S513	1 шт.
Электроды	EI-21	1 пара
Чемодан для переноски		1 шт.
Инструкция по применению		1 шт.

Дополнительное оборудование
Описание	Модель
Аккумуляторная батарея	S513
Скалыватель	CI-05
Нож для скалывателя	BI-05
Электроды	EI-21
КДЗС	S-160 (60 мм), S-140 (40 мм)
SOC-коннекторы	SC, LC, FC, CH
Зажимы для коннекторов	HS-SC, LC, FC, ST
