Swift-S3 Сварочный аппарат / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Swift-S3

Тип:
Сварочный аппарат

ТУ:


Краткое тех. описание:
Сварочный аппарат для оптоволокна обеспечит высококачественную сварку оптических волокон даже в самых неблагоприятных для этого условиях окружающей среды

Цена Swift-S3:
Уточняйте по телефону или через обратную связь.

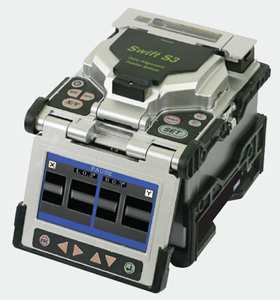

Сварочный аппарат Swift-S3

Новый автоматический сварочный аппарат Swift-S3 для сварки оптических волокон, является самым компактным, легким и быстрым в своем классе.

Аппарат для сварки оптических волокон Ilsintech Swift-S3 станет вашим надежным помощником при выполнении задач любой сложности.

Сварочный аппарат для оптоволокна обеспечит высококачественную сварку оптических волокон даже в самых неблагоприятных для этого условиях окружающей среды.

  • Малые габариты (138*160*135) и вес (2,3 кг), а также ударопрочный корпус позволяют эксплуатировать IlsintechSwift-S3 на ремне у оператора
  • Пыле- и влагозащищенное исполнение обеспечит качественный монтаж в ветряную погоду или дождь
  • 4,3" двухпозиционный цветной дисплей с панелью управления и интуитивно понятным меню делает работу со сварочным аппаратом максимально комфортной
  • Встроенная печь позволяет проводить термоусадку двух КДЗС одновременно, что на 20% повышает скорость монтажа
  • Мощная аккумуляторная батарея обеспечивает работу Swift-S3 на протяжении 250 циклов сварка / термоусадка
  • Выравнивание волокна по сердцевине
 Технические характеристики (сварочный аппарат Swift-S3):
Параметр Описание
Метод выравнивания волокон Выравнивание по сердцевине на основе технологии IPAS (Image Pattern Analysis Alignment System)
Типы применяемых волокон SM (ITU-T G.652, ITU-T G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655), EDFA, EI980, различные типы (SM/MM)
Параметры волокна Оболочка: 80 ~ 150 мкм, буферное покрытие 100 ~ 1000 мкм
Длина зачистки волокна Для ОВ в буферном покрытии 250 мкм: 8 ~ 18 мм; Для ОВ в буферном покрытии 900 мкм: 16 мм
Средние потери на сварке SM: 0,02 дБ, MM: 0,01 дБ, DS: 0,04 дБ, NZDS: 0,04 дБ
Коэффициент отражения > -60 дБ
Время сварки и термоусадки КДЗС (типовое) 9 с при сварке SM волокна,
26 с термоусадка КДЗС S-160 (60 мм)
Программы Режимы сварки: 100 режимов; режимы печки: 50 режимов
Сохранение результатов Последние 2000 результатов (100 изображений)
Рабочая высота 0 ~ 5000 м над уровнем моря
Условия эксплуатации от -10 до +50°C, при отн. влажности до 95% и без конденсации влаги
Условия хранения от -40 до +80°С, при отн. влажности до 95%
Системы защиты От ветра до скорости 15 м/с; защита от влаги, пыли, ударов
Габариты 138(Ш) х 160(Г) х 135(В) мм (включая монитор)
Вес (с батареей) 2,3 кг
Внешний интерфейс USB, RCA, внешнее питание
Электропитание от аккумуляторной батареи 14,8 В и от сетевого блока питания ~100-240 В
Дополнительное электропитание Блок питания постоянного тока 12 В и от автомобильного прикуривателя
Количество циклов сварка/термоусадка от батареи 250 циклов (литий-полимерная аккумуляторная батарея)
Ресурс электродов Более 2000 сварок без замены
Растягивающее усилие теста на механическую прочность сварки 2 Н или 4,4 Н (по выбору)
Монитор Две КМОП видеокамеры и 4,3'' цветной ЖКИ экран с сенсорным управлением
Изображение волокна и увеличение Для видов X и Y: 300X, для вида XY: 170X
Комплект поставки:
Описание Модель Количество
Сварочный аппарат Swift-S3 S3 1 шт.
Сетевой адаптер питания S311 1 шт.
Ложемент для КДЗС S312 2 шт.
Запасные электроды EI-21 1 комплект
Аккумуляторная батарея S313 1 комплект
Диспенсер для спирта 1 шт.
Чемодан для переноски 1 шт.
Руководство по эксплуатации Swift S3 1 шт.
Дополнительная комплектация:
Описание Модель
Дополнительная аккумуляторная батарея S313
Скалыватель CI-01, CI-02, CI-03, CI-03B
Термостриппер Auto Stripper (ATS)
Комплект подготовки волокна (Мультипак) Multipack (MP-S)
КДЗС S-160 (60 мм), S-140 (40 мм)
Нож скалывателя BI-05
 Стандартная комплектация Ilsintech Swift-S3:
  • Автоматический сварочный аппарат Swift-S3
  • Прецизионный скалыватель Ilsintech CI-03-B
  • Адаптер питания - 1 шт.
  • Защитный рукав – 2 шт.
  • Запасные электроды – 1 шт.
  • Аккумуляторная батарея – 1 шт.
  • Дозатор для спирта – 1 шт.
  • Кейс для транспортировки - 1 шт.
  • Инструкция пользователя - 1 шт.
 Дополнительные аксессуары Ilsintech Swift-S3:
  • Прецизионный скалыватель Ilsintech C1-01
  • Прецизионный скалыватель Ilsintech CI-02
  • Прецизионный скалыватель Ilsintech CI-03-A
  • Прецизионный скалыватель Ilsintech CI-03-B
  • Термостриппер Ilsintech
  • Комплекс подготовки волокна Ilsintech Multipack
  • Сменные электроды для сварочного аппарата Ilsintech Keyman S1
  • Сменное лезвие для скалывателей Ilsintech
  • Набор инструментов для монтажа ВОК НИМ-25
