ТБ-рос Биметаллический термометр / Измерения температур, разности температур, параметров тепловых потоков / Теплофизические и температурные измерения / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ТБ-рос

Тип:
Биметаллический термометр

ТУ:


Краткое тех. описание:
Биметаллический термометр ТБ-рос предназначен для измерений температуры жидких и газообразных сред.

Цена ТБ-рос:
Уточняйте по телефону или через обратную связь.

Биметаллический термометр ТБ-рос

Краткие технические данные:
- Материал корпуса:  йодированная сталь.
- Материал штока: нержавеющая сталь.
- Варианты присоединения: радиальное, осевое, с пружинной для крепления на трубе.
- Диаметры корпуса: 63; 80; 100; 150 мм.
- Длины штока:  46; 64; 100; 150; 200; 250; 300 мм.
- Диапазоны температур:  -70…+600 C.
- Погрешность:  ±1,5, ±2,5  %.
- Съемная латунная гильза с резьбой G1/2 (нар) поставляется с прибором.


Общие сведения:
Биметаллический термометр ТБ-рос  предназначен для измерений температуры жидких и газообразных сред.

Область применения:
- водоснабжение,
- теплоснабжение.
- вентиляция
- кондиционирование

Технические параметры:
- Чувствительный элемент:  биметаллическая спираль.
- Температура окружающей среды: -40… + 60°C.
- Материал корпуса:  йодированная сталь, кроме 63 мм радиальное присоединение – сталь, крашенная черного цвета.
- Стекло: инструментальное стекло.
- Уплотнение:  витон.
- Циферблат:  алюминий.
- Стрелка: алюминий.
- Диаметры корпуса: 63; 80; 100; 150 мм.
- Кольцо: байонетное.
- Степень защиты:  IP 54.
- Варианты присоединения: радиальное, осевое, осевое с пружинной для крепления на трубе.
- Материал штока: нержавеющая сталь.
- Длины штока:  46; 64; 100; 150; 200; 250; 300 мм.
- Материал гильзы: латунь; нержавеющая сталь (заказ).
- Резьба присоединения:  G1/2(нар);  M20?1.5(нар) (заказ);
- Стандартные диапазоны измерения температуры: -40…+60, -30…+70, 0…+60; 0…+100, 0…+120, 0…+160,  0…+200; 0…+250; 0…+350; 0…+450 °C.
- Погрешность:  80; 100; 150 – 1.5 %;
                                       63 – 2.5 %.
- Максимальное давление на латунной гильзе: 25 бар.


Габаритные и присоединительные размеры:

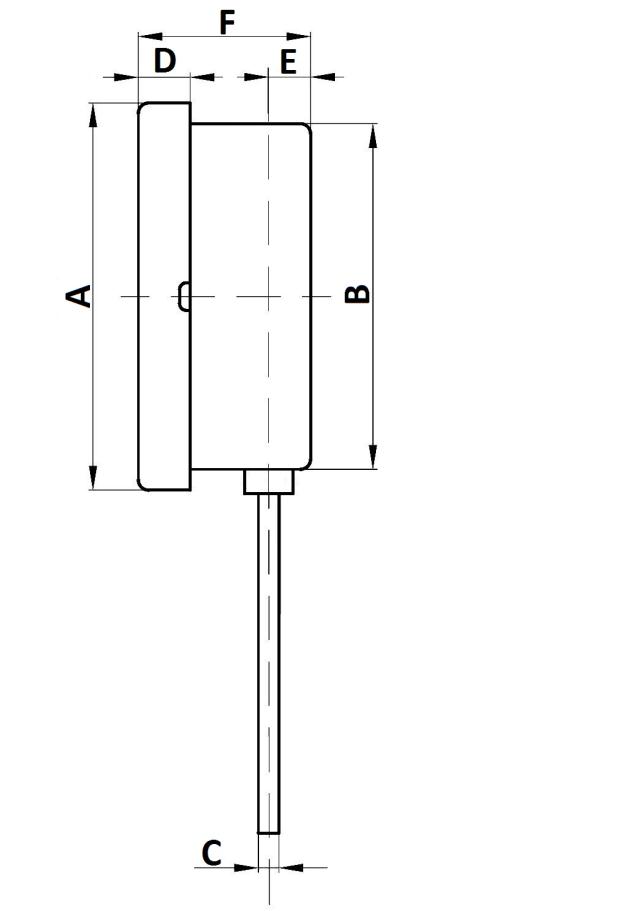

- Радиальное присоединение:



Диаметр

корпуса:

A

B

C

D

E

F

Вес, гр

63

69

63

6

11

8

38

150

100

110

100

6

15

10

50

310

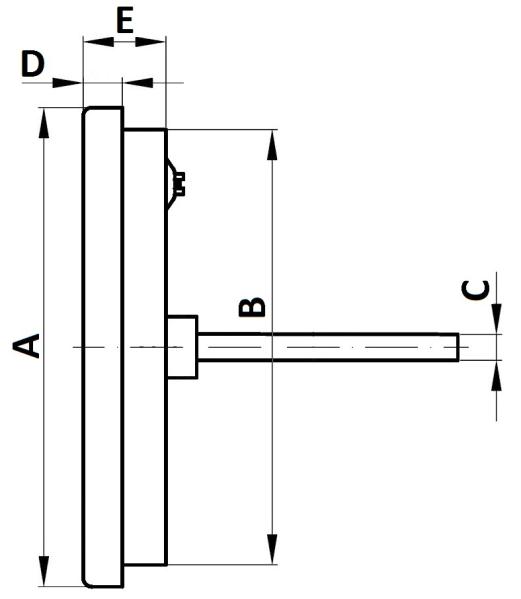

- Осевое присоединение:





Диаметр

корпуса:

A

B

C

D

E

Вес, гр

63

63

-

6

-

10

130

80

81

74

6

9

18

170

100

107

99

6

9

18

210

150

161

148

6

16

20

470

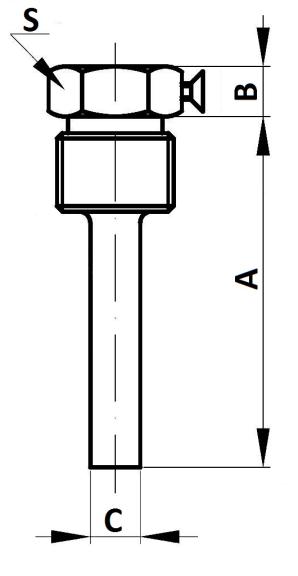

- Защитная гильза из латуни:





A

B

C

S

46; 64; 100; 100; 150; 200; 250

10

10

19

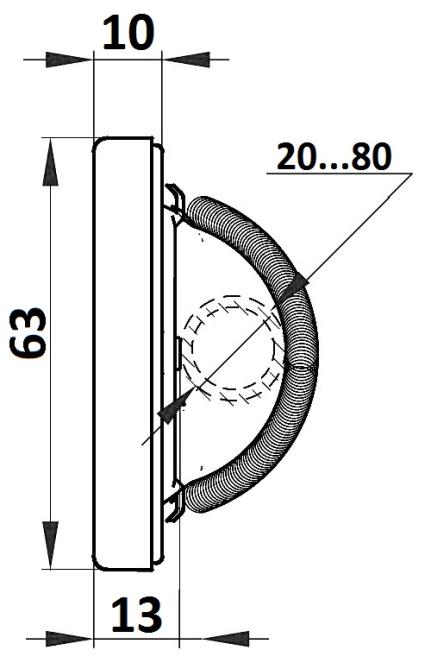

- Осевое присоединение  с пружинной для крепления на трубе:



Пример оформления заказа:
Тип прибора, марка: ТБ-рос.
Диаметр корпуса: 63;  80; 100; 150.
Тип присоединения:  - радиальное:  Р;
                                         - осевое (тыльное):  Т;
                                         - осевое  с пружинной
                                           для крепления на трубе:  30.010.
Длина погружной части: 46; 64; 100; 150; 200; 250; 300.
Диапазоны измерения температуры: -40…+60, -30…+70, 0…+60; 0…+100, 0…+120, 0…+160,  0…+200; 0…+250; 0…+350; 0…+450 °C.
Резьба присоединения:  G1/2(нар);  M20?1.5(нар) (заказ).
Погрешность:  1.5 %; 2.5 %.

Примеры:

ТБ-рос 100Т/46 (0…+120 С) G1/2, 1.5
ТБ-рос 100Р/100 (0…+160 С) G1/2, 1.5
ТБ-рос 63Т/46 (0…+120 С) G1/2, 2.5
ТБ-рос 80Т/100 (-40…+60 С) G1/2, 1.5
ТБ-рос 30.010 (0…+120 С) 2.5
ТБ-рос 30.010 (0…+60 С) 2.5
