РД-2-X

Тип:
Реле давления

ТУ:


Краткое тех. описание:
Реле давления РД-2-X предназначено для контроля и регулирования давления жидких или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой средой.

Цена РД-2-X:
Уточняйте по телефону или через обратную связь.

Реле давления РД-2-X (аналог ДЕМ102)

Отличительные особенности:

-    Компактный дизайн
-    Экономическое исполнение
-    Высокая надёжность
-    Возможно использование с различными марками хладагентов. Пример: R12, R22, R134 и т.п.
-    Специальное исполнение для аммиака.
-    Повышенная степень защиты IP 54 под заказ.

Общие сведения:

Реле давления РД-2-X  предназначено для контроля и регулирования давления  жидких или газообразных сред не агрессивных к сплавам имеющих контакт с измеряемой средой. Исполнение прибора позволяет использовать его напрямую при управлении насосами или другими исполнительными механизмами без  дополнительных устройств. Широкое применение данная модель получила в системах кондиционирования, холодильных установках, бойлерных, котельных, тепловых пунктах, системах пожаротушения и компрессорных.

Области применения:

- Теплоснабжение
- Водоснабжение
- Вентиляция
- Кондиционирование

Технические параметры:

- Диапазон измерения, значение дифференциала и максимальное давление:

 Модель:  Диапазон (бар):  Дифференциал (бар):  Макс. давление (бар):
 2R  -0,5…2  0,35…1,5  16,5
 3R  -0,5…3  0,35…1,5  16,5
 6R  -0,7…6  0,6…4  16,5
 6R-1   0…6  0,6…4  16,5
 10R  1…10  1…3  16,5
 16R  5…16  2…5  33
 20R  5…20  2…5  33
 30R  5…30  2…10  33

- Погрешность на воспроизводимость: ± 2%.
- Контакты: однополюсный перекидной контакт SPDT.
- Электрические характеристики: 10A 250 VAC / 10 A 24 VDC.
- Температура измеряемой среды:  макс.  + 110 С.
- Температура окружающей среды: макс.  + 70 С.
- Корпус: пластик (синий цвет), оцинкованная сталь.
- Степень защиты корпуса: IP 42- стандарт, IP54 – DIN исполнение.
- Материал сильфона и резьбы: медный сплав (стандарт), нержавеющая сталь (заказ).
-  Резьба присоединения к процессу: G 1/4 (нар).  Возможны другие резьбовые соединения.
-  Возможный способ присоединения: с помощью накидной гайки (в комплекте)  и капиллярной линии диаметром до 8 мм.
- Монтаж: снизу/панельный.

Габаритные и присоединительные размеры:

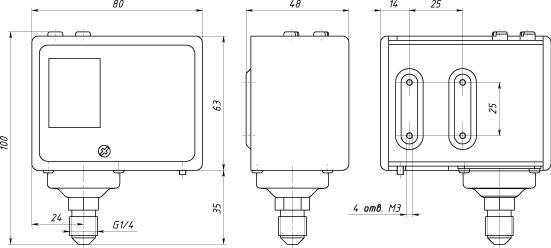

Стандартное исполнение:

рис.1

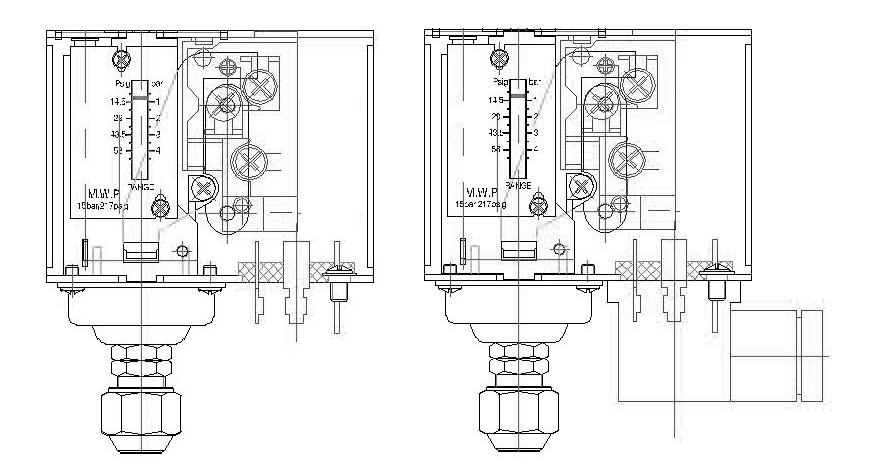

Din исполнение:
рис.2

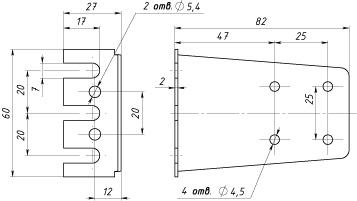

Монтажная скоба:
Рис.3



Электрическая схема подключения:



Микропереключатель SPDT:
Клеммы 1-3: контакты замыкаются при повышении
давления
Клеммы 1-5: контакты размыкаются при повышении
давления

Пример оформления заказа:

- Тип прибора, марка:  РД-2-Х.
- Модель: 2R; 3R; 6R; 6R-1; 10R; 16R; 20R; 30R.
- Диапазон измерения:  -0,5…2; -0,5…3; -0,7…6; 0…6; 1…10; 5…16; 5…20; 5…30 бар.
- Электрическое присоединение: стандартное исполнение – в коде заказа не указывается, DIN электрический разъем – DIN.
- Резьба присоединение: G1/4 (нар) – в коде заказа не указывается. Возможны другие резьбовые соединения.
- Материал сильфона, резьбы:  медный сплав – в коде заказа не указывается, нержавеющая сталь – НС.

Примеры:
-    РД-2-Х 6R (0…6 Бар)
-    РД-2-Х 10R (1…10 Бар) - DIN
-    РД-2-Х 10R (5…30 Бар)
-    РД-2-Х 6R-1 (-0,7…6 Бар) - НС

Заказать РД-2-X Реле давления
