БД-МД Преобразователь давления измерительный / Измерения давления / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БД-МД

Тип:
Преобразователь давления измерительный

ТУ:


Краткое тех. описание:
Приоритетное направление сферы применения данных датчиков пневматика и гидравлика.

Цена БД-МД:
Уточняйте по телефону или через обратную связь.

Преобразователь давления измерительный БД-МД

Краткие технические данные:

Тип давления:  избыточное.
Диапазоны измерения:  0…2,5 (4…600) бар, x0.1 МПа.
Основная погрешность:  0,5 % или 0,25 % от диапазона измерения.
Выходные сигналы: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC и другие.
Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
Чувствительный элемент:  кремниевый тензорезистивный.
Температура измеряемой среды: -40…100 C.
Применение:  общепромышленное.
Измеряемые среды:  воздух, пар, жидкости и другие среды, нейтральные к материалам датчика давления, имеющие контакт с измеряемой средой.

Дополнительные характеристики и возможности:

- Семи сегментный четырех разрядный светодиодный дисплей.
- Два релейных выходы.
- Удобное и современное программное исполнение управления функциями.
- Долговременная стабильность показаний, калибровочных характеристик.
- Высокий показатель температурной компенсации.
- Дополнительная высокая защита от короткого замыкания, перепада напряжения и неправильного подключения.
- Надежная и прочная конструкция.
- Возможность сборки с моделями разделителей сред компании BD, а так же других производителей.
- Длительный срок службы.

Общие сведения:

Датчик давления БД мод. МД представляет многофункциональное устройство, включающее в себя: датчик давления с аналоговым выходным сигналом, программируемое реле давления с двумя дискретными выходами, а так цифровой дисплей для отображения данных и проведения настроек.  Приоритетное направление сферы применения данных датчиков пневматика и гидравлика. Среда измерения неагрессивная к нержавеющей стали.  Программное обеспечение позволяет быстро и просто произвести конфигурирование дисплея. Датчик может работать в качестве пикового детектора.

Возможна индивидуальная настройка диапазона под заказ. Пример: 0…9 Бар; -1… 600 Бар и др.

Области применения:

- Гидравлика, пневматика.
- Прессы, оборудование для опрессовки под давлением.
- Стендовые испытания.
- Конструирование.

При сборе с разделителем сред:

- Фармацевтика.
- Химическая промышленность.
- Пищевая промышленность.

Технические параметры:

- Стандартные диапазоны измерения давления:
Единицы измерения:  бар; х 0,1 МПа – стандарт. Другие единицы измерения заказ.

 -1...1.6  -1...10  0...4  0...25  0...160
 -1...2.5  -1...16  0...6  0...40  0...250
 -1...4  -1...25  0...10  0...60  0...400
 -1...6  0...2.5  0..16  0...100  0...600

- Тип давления:  избыточное.
- Максимальная перегрузка:  250 % от диапазона измерения.
- Выходной сигнал:  2-х проводное присоединение: 4…20 mA;
                                     3-х проводное присоединение: 0…20 mA; 0…5 mA; 0…10 VDC; 0,5…4,5 VDC.
- Основная погрешность (нелинейность, гистерезис, вопроизводимость):  0.5% или 0,25%.
- Напряжение: 10…30 V.
- Сопротивление нагрузки:  токовый выход:  2-х проводное: R max = [(UВ- UВ-min)/0.02] Ом;
                                                                  3-х проводное : R max = 500 Ом;
                                                                вольтовый выход: R max = 10 кОм.

- Релейный выход количество:  2 независимых.
- Тип релейного выхода: PNP – контакт, макс. ток 125 мА, защита от короткого замыкания.
- Погрешность: ? 0.35% от диапазона измерения.
- Воспроизводимость: ? 0.1% от диапазона измерения.
- Частота переключений:  макс. 10 Гц.
- Срок циклов: мин. 100х10 в 6 степени циклов нагружения
- Время задержки: выставляется в диапазоне 0…100 с.
- Зависимость изменения напряжения питания и сопротивления нагрузки на погрешность:                напряжение питания: ? ±  0.05 % диапазона измерения/10 В; сопротивление нагрузки:                       ? ±  0.05 % диапазона измерения/кОм.
- Долговременная стабильность: ? ±  0.1% диапазона измерения/год.
- Время отклика: ? 5 мс.
- Допускаемая приведенная погрешность по температуре: ±  0.75 % диапазона измерения;                   ±  0.07 диапазона измерения / 10 К.
- Диапазон температурной компенсации: -10 … 80 C.
- Сопротивление изоляции:  >100 Мом
- Защита от короткого замыкания: постоянно.
- Обрыв соединения: датчик не повреждается, но прекращает работать.
- Перегрузка по напряжению: -120…150 D постоянного напряжения (1с при 25 С).
- Электромагнитная совместимость: излучение и защищенность согласно EN 61326.
- Температура измеряемой среды:  -40 … 100 C.
- Температура окружающей среды:  -40…65 C.
- Температура хранения: -40…100 C.
- Виброустойчивость: 10 g.
- Ударопрочность: 100 g  11 мс.
- Варианты исполнения: DIN разъем.
- Исполнение: IP 67.
- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар) и другие.
- Материал штуцера: нержавеющая сталь.
- Материал корпуса: нержавеющая сталь.
- Материал уплотенения: витон.
- Материал мембраны: нержавеющая сталь.
- Потребление тока:  при токовом сигнале: 25 мА max; при вольтовом сигнале: 7 mA max.
- Вес: 210 гр.
- Установочное положение: любое.
- Срок службы: > 100x106 циклов нагружения.
- Средний срок службы: 12 лет.

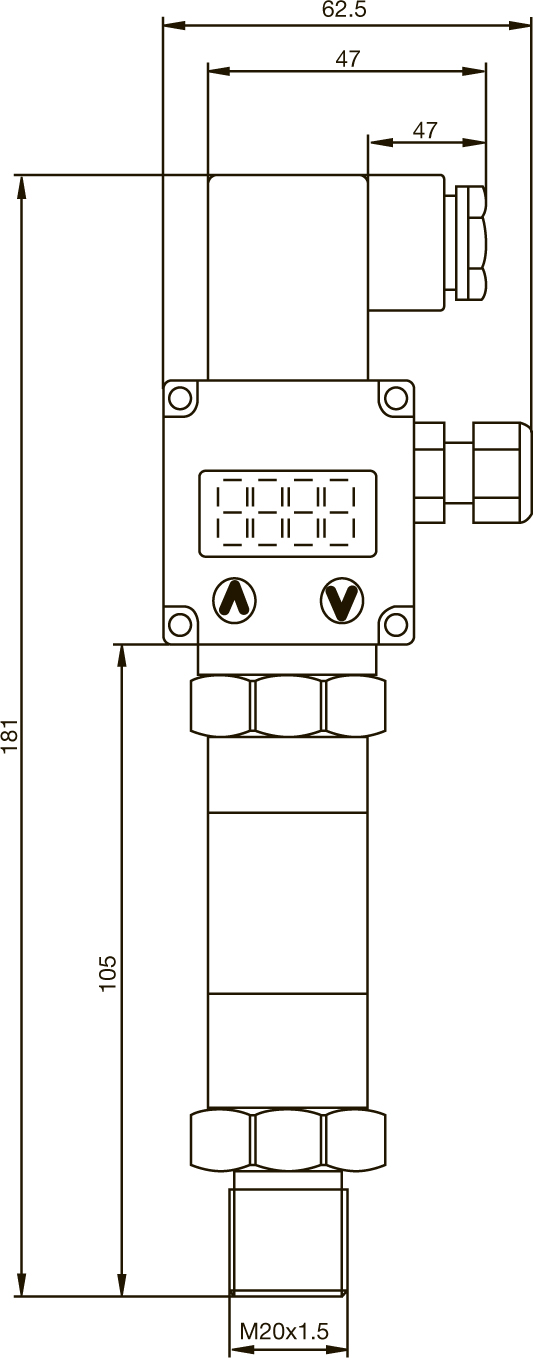

Габаритные и присоединительные размеры:


Стандартное исполнение с резьбой. Рис.1

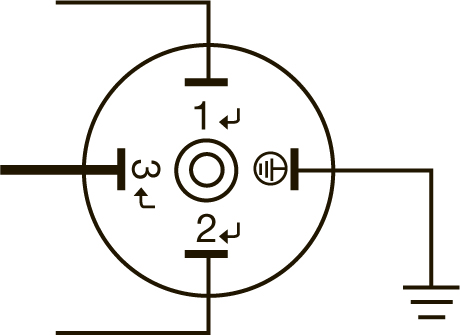

 Электрическая схема подключения:





 1 контакт -  “Питание (+)”    1 контакт -  “Питание (+)”
 1 контакт -  “Питание (+)”   2 контакт -  “Питание ( -) и выходной сигнал”
    3 контакт -  “Выходной сигнал (+)”

Релейные выходы подключаются отдельно.

Пример оформления заказа:

- Тип прибора, марка:  БД мод. МД
- Измеряемое давление:  избыточное – И.
- Диапазон измерения:  -1…1.6; -1…2.5; -1…4; -1…6; -1…10; -1…16; -1…25; 0…2.5; 0…4; 0…6; 0…10; 0…16;0…25; 0…40; 0…60; 0…100; 0…250; 0…400; 0…600. Возможны другие диапазоны.
- Единицы измерения: бар, МПа. Возможны другие единицы измерения.
- Погрешность: 0.5 % (стандарт), 0.25 %.
- Выходной сигнал: 4…20 mA; 0…20 mA; 0…5 mA; 0…10 VDC; 0.5…4.5 VDC.  Возможны другие выходные сигналы.
- Электрическое присоединение: DIN разъем– стандарт.
- Резьба присоединения: М20х1,5 (нар); G 1/2 (нар); М12х1,5 (нар); G 1/4 (нар). Возможны другие резьбовые соединения.

Примеры:

-    БД МД, И, (0...1,6 МПа),0.5,  4...20 мА, М20х1,5
-    БД МД, И, (0…10 Бар),0.5,  0…10 VDC, G1/4
-    БД МД, И, (0...1.0 МПа), 0.5, 0...20 mA, М20х1,5
-    БД МД, И, (-1…0 Бар), 0,5, 4…20 mA, G1/2
