Наименование:
Корунд-М5

Тип:
Активный барьер искрозащиты

ТУ:


Краткое тех. описание:
Активный барьер искрозащиты с гальванической развязкой Корунд-М5 предназначен для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков теплоэнергетических параметров (давления, перепада давления, температуры и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи.

Цена Корунд-М5:
Уточняйте по телефону или через обратную связь.

Активный барьер искрозащиты Корунд-М5

Активный барьер искрозащиты с гальванической развязкой Корунд-М5 предназначен для питания и искрозащиты сигнальных цепей взрывозащищенных датчиков теплоэнергетических параметров (давления, перепада давления, температуры и т.п.) с унифицированным выходным сигналом постоянного тока 4-20 мА, подключаемых по двухпроводной линии связи. Выходным сигналом барьера также является сигнал постоянного тока 4-20 (0-5) мА. Барьер имеет входную искробезопасную цепь уровня искрозащиты «ia» и маркировку типа «ExiaIIC/IIB X». ВНИМАНИЕ! Все устройства, подключаемые к барьерам искробезопасности со стороны взрывоопасной зоны, должны иметь вид взрывозащиты "искробезопасная электрическая цепь".
Активный энергетический барьер искрозащиты с гальванической развязкой КОРУНД-М5. Фото

Гальваническое разделение сигнальных цепей барьера и цепей питания осуществляется посредством преобразователя напряжения питания в переменное напряжение и наличию импульсного трансформатора. Разделение сигнальных цепей входа и выхода происходит благодаря преобразованию входного сигнала постоянного тока в частоту следования импульсов и передачи их через оптрон с последующим восстановлением уровня постоянного тока.

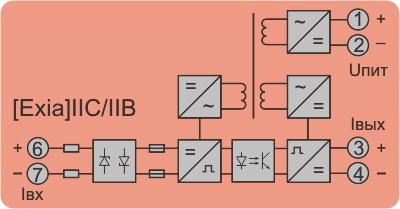

ФУНКЦИОНАЛЬНАЯ СХЕМА БАРЬЕРА ИСКРОЗАЩИТЫ КОРУНД-М5



Активный барьер искрозащиты с гальванической развязкой Корунд-М5. Функциональная схема

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры искробезопасной электрической цепи:
Вид взрывозащиты искробезопасная электрическая цепь
Маркировка взрывозащиты [Exia] IIC/IIB X
Максимальный ток короткого замыкания, мА 120
Максимальное выходное напряжение на клеммах искробезопасной цепи, В, не более 24
Максимальная внешняя емкость, мкФ, IIС/IIB 0.11/0.75
Максимальная внешняя индуктивность, мГн, IIC/IIB 1.5/6/0
Максимальное сопротивление кабеля, Ом 25
общие параметры:
Напряжение питания,В 24±0.48
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Предел основной погрешности преобразования, %, не более 0.1
Ток потребления, мА, не более 80
Диапазон изменения входного сигнала, мА 4—20
Диапазон изменения выходного сигнала, мА 4—20 (0—5)
Предельное сопротивление нагрузки, Ом 600 (2000)
Габаритные размеры, мм 22х75х110
Масса, г, не более 100
Диапазон рабочих температур ,°С 0....+60
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

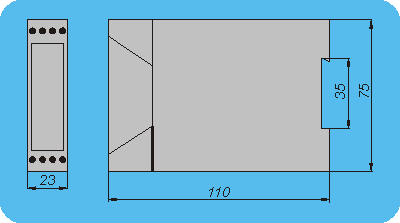

Габаритно-присоединительные размеры барьеров искробезопасности ( барьеров взрывозащиты ) КОРУНД-М5**

Барьер искрозащиты КОРУНД-М5 - Габаритно-присоединительные размеры, датчики давления, датчики абсолютного давления, датчики избыточного давления, датчики избыточного давления, датчики дифференциального давления, датчики гидростатического давления, датчики температуры, энергетические барьеры, барьеры искрозащиты, блоки питания, КИПиА, КИП, датчики давления IP68, преобразователи давления, блок извлечения корня, блок разветвления и преобразования сигналов, измеритель-калибратор, индикатор датчиков давления КОРУНД-ИДД

ОПРЕДЕЛЕНИЕ: Искробезопасная электрическая цепь - это электрическая цепь, выполненная так, что электрический разряд не может воспламенить взрывоопасную среду с вероятностью большей 0,001 при предписанных условиях испытания.
