БИКОР-01(02)


Сделать заказ >>>

 Поиск в каталоге:

БИКОР-01(02) Блоки извлечения корня / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БИКОР-01(02)

Тип:
Блоки извлечения корня

ТУ:


Краткое тех. описание:
Блок извлечения корня БИКОР-01(02) предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами совместно с дифференциальными манометрами и обеспечивает питание датчика дифференциального давления и преобразование значения перепада давления, измеряемого дифманометром, в сигнал, пропорциональный расходу измеряемой среды.

Цена БИКОР-01(02):
Уточняйте по телефону или через обратную связь.

Блоки извлечения корня БИКОР-01(02)

Блок извлечения корня БИКОР-01(02) предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами совместно с дифференциальными манометрами и обеспечивает питание датчика дифференциального давления и преобразование значения перепада давления, измеряемого дифманометром, в сигнал, пропорциональный расходу измеряемой среды. Блок извлечения корня БИКОР предназначен для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и управления, работающими от стандартного входного сигнала 0—5 мА или 4—20 мА постоянного тока.
Например, источником входного сигнала может быть датчик давления перепада Корунд-ДД илидатчик давления перепада Корунд-ДД-Н
Блок извлечения корня БИКОР-02 отличается от блока БИКОР-01 наличием жидкокристаллического индикатора на передней панели блока.

Область применения блока извлечения корня БИКОР:

  • системы учета ресурсов.

Отрасли использования блока извлечения корня БИКОР:

  • нефтяная промышленность;
  • газовая промышленность;
  • химическая промышленность;
  • энергетика;
  • коммунальное хозяйство и др.

Блок извлечения корня БИКОР, датчики давления, датчики избыточного давления, датчики избыточного давления, датчики дифференциального давления, датчики гидростатического давления, датчики температуры, блоки питания, КИПиА, КИП, датчики давления IP68, преобразователи давления, блок разветвления и преобразования сигналов, измеритель-калибратор, индикатор датчиков давления КОРУНД-ИДД, Пассивные барьеры искрозащиты, Активные энергетические барьеры искрозащиты с гальванической развязкой КОРУНД-М5*, энергетические барьеры, барьеры взрывозащиты

Особенности блока извлечения корня БИКОР:

  • стабильность статической характеристики вблизи нижней границы чувствительности дифманометра (в зоне от 2 до 30% диапазона изменения входного сигнала);
  • включение линейного участка характеристики в области малых входных сигналов (от -1,75 до +2% диапазона изменения входного сигнала).

    Данные особенности позволяют повысить точность учета ресурсов в наиболее трудноконтролируемой области малых расходов (см. график статической характеристики блока).

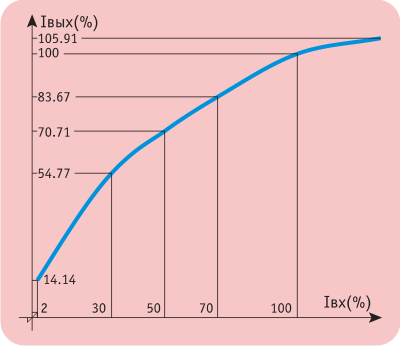

Блок извлечения корня БИКОР. График статической характеристики


Блок извлечения корня БИКОР.
график статической характеристики

Формула:

Блок извлечения корня БИКОР. Формула работы блока

Jвых. - текущее значение выходного сигнала, мА;
Jвых.min - минимальное значение выходного сигнала (0 или 4), мА;
Jвых.max - максимальное значение выходного сигнала (5 или 20), мА;
Jвх. - текущее значение входного сигнала, мА;
Jвх.min - минимальное значение входного сигнала (0 или 4), мА;
Jвх.max - максимальное значение входного сигнала (5 или 20), мА;

Устройство и работа блока извлечения корня БИКОР:

Конструктивно блоки извлечения корня БИКОР выполняется в двух вариантах:

  • Первый вариант - в корпусе для щитового монтажа;
  • Второй вариант- в корпусе для монтажа на стандартную DIN-рейку TS35.

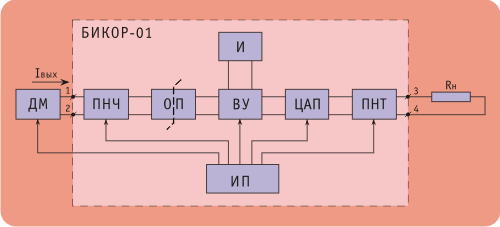

Блок извлечения корня БИКОР. Функциональная схема


Функциональная схема

Дифференциальный манометр ДМ ( в качестве него применяется, например, датчик давления перепада Корунд-ДД или датчик давления перепада Корунд-ДД-Н), подключается к входным клеммам 1,2 блока. Питание дифманометра осуществляется от встроенного источника питания ИП (+24В или +36 В), при этом выходной ток дифманометра поступает на нормирующий резистор, включенный на входе преобразователя напряжения в частоту ПНЧ. Падение напряжения на нормирующем резисторе линейно преобразуется в частоту следования импульсом, поступающих на оптрон ОП. Благодаря оптрону ОП осуществляется гальваническое разделение входных и выходных цепей блока. Частотный выходной сигнал с оптрона поступает на вход вычислительного устройства ВУ, которое преобразует его в 16-разрядный параллельный код. Преобразование линейной характеристики в корневую происходит в вычислительном устройстве ВУ с помощью апроксимации нормированной статической характеристики дифманометра. Преобразованный параллельный код согласно корневой характеристики поступает на цифровой жидкокристаллический индикатор И (для блока БИКОР-02), установленный на лицевой панели блока и, одновременно, на цифроаналоговый преобразователь ЦАП.
Разрядность индикатора: 4 десятичных разряда; диапазон индикации: 105,9 - -1,75%. Разрядность ЦАП - 12 двоичных разрядов. Выходной сигнал ЦАП в виде напряжения постоянного тока поступает на преобразователь напряжения в ток ПНТ и, далее, в нагрузку Rн, подключаемую к выходным клеммам 3,4 блока.

Схемы подключения

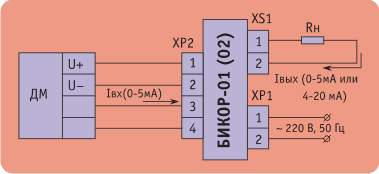

Блок извлечения корня БИКОР. Схема подключения 1


Блок извлечения корня БИКОР. Схема подключения 1
(подключение блока с входным сигналом 0-5 мА).

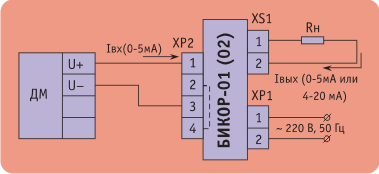

Блок извлечения корня БИКОР. Схема подключения 2


Блок извлечения корня БИКОР. Схема подключения 2
(подключение блока с входным сигналом 4-20 мА).

Технические характеристики
Диапазон изменения входного сигнала, мА (ДИВС) 0…5; 4…20
Диапазон изменения выходного сигнала, мА 0…5; 4…20
Статическая характеристика в пределах -1,75…+2% ДИВС линейная
Статическая характеристика в пределах +2…+107% ДИВС см. формулу выше - под графиком
статической характеристики
Предел допустимой основной погрешности, %, не более на линейном участке на участке 2…16% ДИВС на участке 16…100% ДИВС  не нормируется 0,15 0,12
Входное сопротивление блока, Ом, не более для входного сигнала 4…20 мА для входного сигнала 0…5 мА     100 400
Выходное напряжение питания датчика, В 24±0,48; 36±0,48
Потребляемая мощность, Вт, не более 7,5
Напряжение питания, В/Гц 220/50
Масса блока, кг, не более:
  • в корпусе для щитового монтажа
  • в корпусе на DIN-рейку TS35
3 2
Климатическое исполнение по ГОСТ 15150 БИКОР-01 БИКОР-02 УХЛ-3 при температуре окружающей среды:: от -10ОС до +60ОС от 0ОС до +60ОС
Группа исполнения по ГОСТ 12997 С3
 Габаритно-присоединительные размеры блока извлечения корня БИКОР

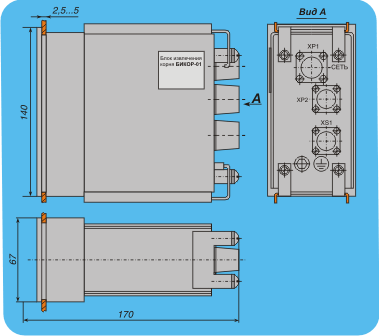

Блок извлечения корня БИКОР для щитового монтажа. Габаритно-присоединительные размеры


Блок извлечения корня БИКОР
для щитового монтажа.
Габаритно-присоединительные размеры

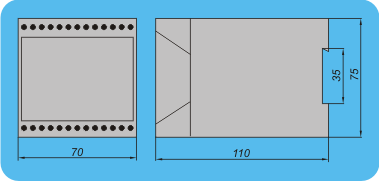

Блок извлечения корня БИКОР для реечного монтажа. Габаритно-присоединительные размеры


Блок извлечения корня БИКОР
для реечного монтажа.
Габаритно-присоединительные размеры

Надежность блоков извлечения корня БИКОР:
  • Средняя наработка блоков на отказ на каждый канал - на менее 120000 часов.
  • Средний срок службы - 12 лет.
