Корунд-МДУ Датчик утечки / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
Корунд-МДУ

Тип:
Датчик утечки

ТУ:


Краткое тех. описание:
Датчик утечки для выявления нарушений изоляции между шиной заземления и искробезопасными цепями барьеров искрозащиты КОРУНД-М5ХХ.

Цена Корунд-МДУ:
Уточняйте по телефону или через обратную связь.

Датчик утечки Корунд-МДУ

Датчик утечки для выявления нарушений изоляции между шиной заземления и искробезопасными цепями барьеров искрозащиты КОРУНД-М5ХХ. К датчику может быть подключено одновременно 8 барьеров. Входы датчика утечки соединяются с отрицательным входом каждого барьера. Отдельный вход датчика утечки соединяется с шиной заземления. Опрос искробезопасных цепей барьеров происходит в циклическом режиме: опрос каждого входа длится 10 мксек через 200 мсек. В случае обнаружения утечки (сопротивление между искробезопасной цепью и заземлением менее 50 кОм) на передней панели датчика загорается индикатор, соответствующий номеру неисправной цепи и переключаются контакты реле для включения сигнализатора.

Цепи датчика утечки изолированы от цепей питания благодаря наличию преобразователя напряжения постоянного и оптронному разделению сигнальных цепей.

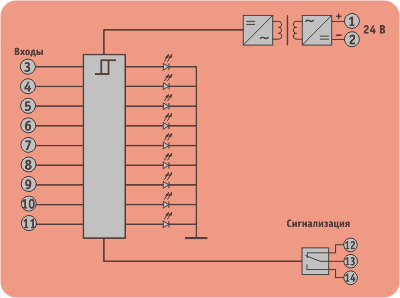

Схема подключения датчика утечки Корунд-МДУ

Схема подключения датчика утечки Корунд-МДУ. Продукция СТЭНЛИ - датчики давления, КИПиА, барьеры искрозащиты, блоки питания датчиков

Датчик утечки Корунд-МДУ. Внешний вид


Датчик утечки Корунд-МДУ.
Внешний вид

  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания постоянного тока, В 24±0.48
Количество входов 8
Входное сопротивление относительно шины заземления в период опроса канала, кОм, не менее 30
Входное сопротивление относительно шины заземления между опросами, кОм, не менее 10000
Длительность периода опроса, мксек, не более 30
Длительность цикла, мсек 200
Напряжение пробоя изоляции между входными и выходными цепями, В, не менее 1500
Ток потребления, мА, не более 30
Максимальный коммутируемый ток реле, А 8
Диапазон рабочих температур,°С 0....+60
Габаритные размеры, мм 70х75х110
Масса, г, не более 100
Климатическое исполнение по ГОСТ 15150 УХЛ-3
Степень защиты по ГОСТ 14254 IP 30

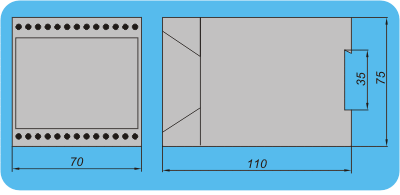

Габаритно-присоединительные размеры датчика утечки Корунд-МДУ



Датчик утечки Корунд-МДУ. Габариты. Продукция Стэнли - датчики давления, барьеры искрозащиты, блоки питания датчиков
