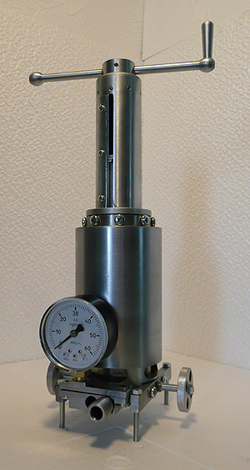

Индивидуальный пробоотборник ИП-1M
Он
состоит из заборной камеры и поршневого узла.
Заборная камера имеет в своем составе штуцер входной
и выходной, вентиль входной и выходной, рабочий цилиндр, нижняя часть
которого выполнена из оргстекла, верхняя - из стали, термостатирующую
рубашку и манометр.
Поршневой узел включает в себя линейную шкалу,
штурвал, визир, шток, пружину и поршень.
ИП-1М отличается от ИП-1 наличием термостатирующей
рубашки и рассчитан на более высокое давление 6 МПа.
Технические характеристики
| Максимальный объем отбираемой пробы, мл |
250 |
| Максимальное давление отбора, МПа |
6 |
| Максимальное давление подачи пробы в прибор, МПа |
1,6 |
| Масса, кг, не более |
5 |
| Габаритные размеры, мм, не более |
200х380х150 |
Для отбора пробы нефти пробоотборник подсоединяется к
пробозаборному устройству с помощью шланга высокого давления. После
промывки, проба отбирается перемещением поршня. Если в пробоотборник
попала вода или свободный газ (контролируется через прозрачную часть
цилиндра), они вытесняются поршнем, а затем пробоотборник дозаполняется.
Подача пробы в прибор производится с помощью
поршневого узла, через шланг высокого давления и фильтр.
|
