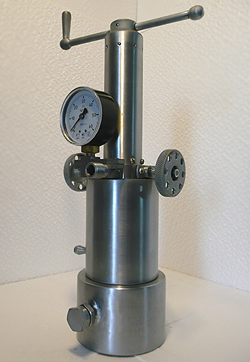

Пробоотборник ИП-3М
Он состоит из пробоотборной камеры и поршневого узла и
газовой камеры.
Пробоотборная камера включает в себя входной и выходной
штуцера, цилиндр, термостатирующую рубашку, манометр, входной и выходной
вентили, поршень.
Поршневой узел состоит из корпуса, линейной шкалы, рукоятки,
визира и штока.
Технические характеристики
| Максимальный объем отбираемой пробы, мл |
250 |
| Максимальное давление отбора проб, МПа |
6 |
Начальное давление для перемещения поршня Р1, МПа, не
менее
|
0,15
|
| Конечное давление для перемещения поршня Р2, МПа, не
более |
0,45
|
| Давление в газовой камере, МПа |
0,25...055 |
| Масса, кг, не более |
4,0 |
| Габаритные размеры, мм, не более |
350х195х135 |
Для отбора проб нефти пробоотборник, с помощью шланга
высокого давления, подсоединяется к пробозаборному устройству. После промывки
порядок отбора пробы зависит от давления в трубопроводе.
Если давление выше 0,45 МПа, то проба отбирается за счет
перемещения поршня давлением в трубопроводе.
В случае, если давление ниже 0,15 МПа, то проба отбирается
принудительным перемещением поршня, с помощью поршневого узла, штоком.
Подача пробы в прибор осуществляется за счет давления в
газовой камере.
|
