Измеритель тока 4-20 мА трехканальный ЭнИ-751

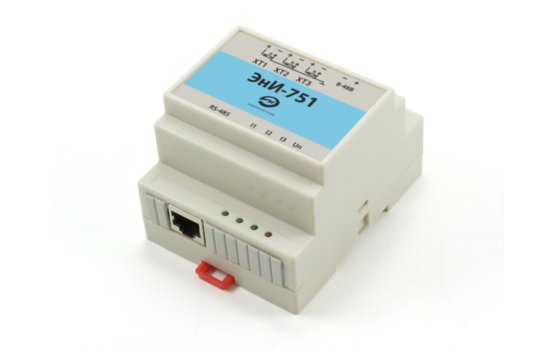

Измерители тока 4-20 мА трехканальные ЭнИ-751 - общий вид

Назначение

Измерение силы постоянного тока трех различных источников, имеющих диапазон выходных токов в пределах 4-20 мА.

Технические характеристики
Таблица 1
Параметр Значение
Диапазон напряжений питания постоянного тока, В от 8 до 48
Потребляемая мощность, Вт не более 2
Габаритные размеры, мм 71×88×58
Масса, г не более 150
Конструктивное исполнение пластмассовый корпус с установкой на рейку DIN
Каналы измерений

ЭнИ-751 содержит три идентичных измерительных гальванически связанных между собой канала (общий минус). ЭнИ-751 имеет гальваническую развязку между входными электрическими цепями, линиями интерфейса RS-485 и источником питания.

Таблица 2
Параметр Значение
Количество каналов измерения, шт 3
Диапазоны измерений сигналов силы постоянного тока, мА от 4 до 20
Входное сопротивление каждого канала измерения, Ом 49,9
Время установления рабочего режима, мин не более 15
Метрологические характеристики
Таблица 3
Параметр Значение
Предел допускаемой основной приведенной погрешности измерения тока от 4 до 20 мА, % от измеряемой величины ± 0,1
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур не более предела допускаемой основной приведенной погрешности
Предел допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности не более предела допускаемой основной приведенной погрешности
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального в рабочем диапазоне не более предела допускаемой основной приведенной погрешности
Время установления, в течение которого измеренное значение входит в зону предела допускаемой основной приведенной погрешности, с не более 1
Межповерочный интервал, год 2
Элементы управления и индикации, габаритные размеры

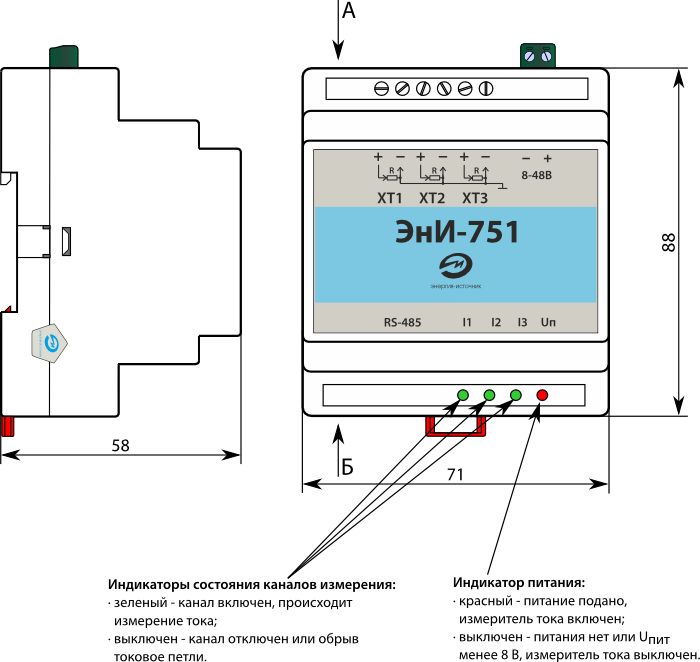

Элементы управления и индикации, габаритные размеры ЭнИ-751

Интерфейсы связи
Таблица 4
Тип Количество Диапазон скоростей обмена, бит/с Протокол Длина кабеля, м, не более
RS-485* 1 от 4800 до 115200 MODBUS RTU 1200

*для работы в качестве оконечного устройства имеется встроенное нагрузочное сопротивление 120 Ом.

Конфигурирование ЭнИ-751 возможно с помощью ПК, программируемого логического контроллера ЭнИ-750 или любого другого устройства через интерфейс RS-485. Установка конфигурации ЭнИ-751 (разрешение работы канала, частота измерений канала, разрешение контроля обрыва и др.) осуществляется потребителем на месте его использования. Количество переустановок конфигурации неограниченно.

Схемы электрических подключений

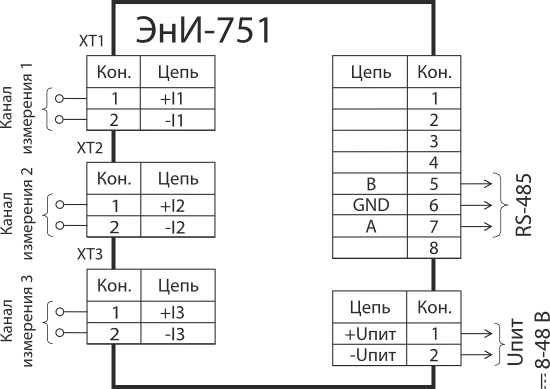

Общая схема подключения ЭнИ-751

Общая схема подключения ЭнИ-751

Схема кабеля для подключения к ЭнИ-402

Имеется возможность подключения ЭнИ-751 непосредственно к ПК через интерфейс USB при помощи преобразователя интерфейсов ЭнИ-402 (RS-485 - USB). Данный тип подключения используется при калибровке и поверке ЭнИ-751, а также может быть использован при необходимости конфигурирования прибора.

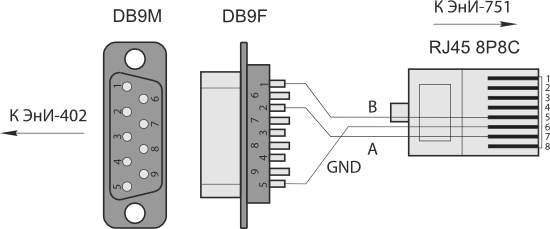

Схема кабеля для подключения к ЭнИ-402

Электрические разъемы

Расположение разъемов на верхней стороне (вид А)

Расположение разъемов на верхней стороне ЭнИ-751

Расположение разъемов на нижней стороне (вид Б)

Расположение разъемов на нижней стороне ЭнИ-751

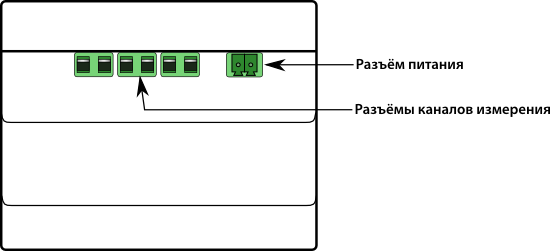

Разъем питания (15EDGR-3.81-02P)

Разъем питания (15EDGR-3.81-02P)

Разъем канала измерения (DG128-5.0-02P)

Разъем канала измерения (DG128-5.0-02P)

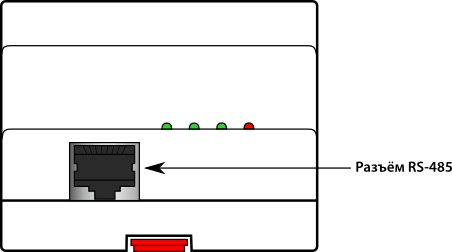

Разъем RS-485 (JAC184 8P8C)

Разъем RS-485 (JAC184 8P8C)

Условия эксплуатации
Таблица 5
Параметр Значение
Температура окружающего воздуха, °С от −10 до +50
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р  52931-2008 С3
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р  52931-2008 N2
Степень защиты от пыли и влаги, по ГОСТ 14254 IP20
Гарантийные обязательства

Таблица 6

Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 7
Наименование Обозначение Количество Примечание
Паспорт, Руководство по эксплуатации   1
Разъем (2 контакта) 15EDGK-3.81-02P 1
Диск оптический с документацией и ПО   1
Рейка DIN NS35\7,5 м по заказу
Пример обозначения при заказе
ЭнИ-751 360 ГП
1 2 3
  1. Наименование.
  2. Дополнительная технологическая наработка 360 часов (по заказу).
  3. Наличие Госповерки.
