ЭнИ-752 Текстовый индикатор оператора с клавиатурой для ПЛК / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЭнИ-752

Тип:
Текстовый индикатор оператора с клавиатурой для ПЛК

ТУ:


Краткое тех. описание:
Отображение информации и внесение изменений в параметры процессов передаваемых по сети от оборудования, поддерживающего протокол MODBUS

Цена ЭнИ-752:
Уточняйте по телефону или через обратную связь.

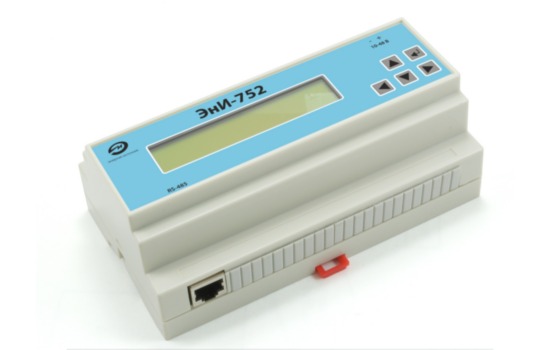

Текстовый индикатор оператора с клавиатурой ЭнИ-752 для ПЛК

Текстовый индикатор оператора с клавиатурой ЭнИ-752 для ПЛК

Текстовый индикатор оператора с клавиатурой ЭнИ-752 для ПЛК

Отображение информации и внесение изменений в параметры процессов передаваемых по сети от оборудования, поддерживающего протокол MODBUS.

Технические характеристики
Таблица 1
Параметр Значение
Диапазон напряжений питания постоянного тока, В от 8 до 48
Потребляемая мощность, Вт не более 2
Габаритные размеры, мм 158×88×58
Масса, г не более 150
Конструктивное исполнение пластмассовый корпус с установкой на рейку DIN
Элементы управления и индикации, габаритные размеры

Боковая сторона

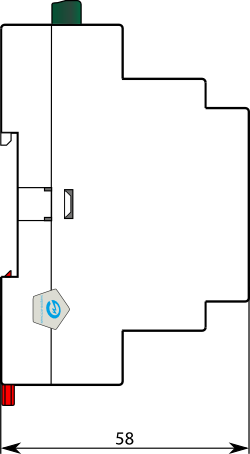

Боковая сторона ЭнИ-752

Лицевая сторона

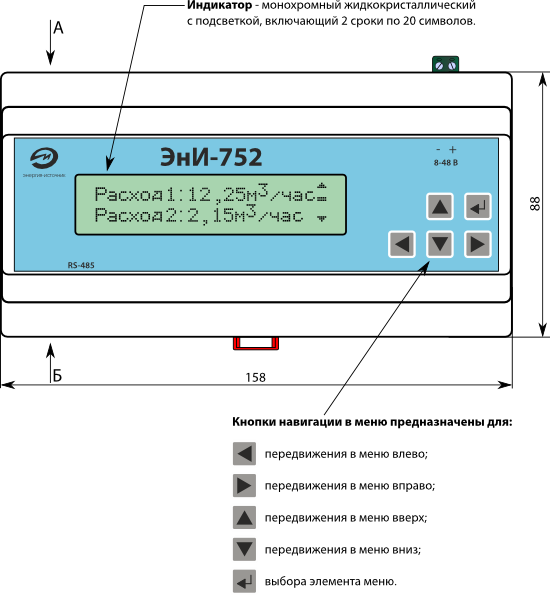

Лицевая сторона ЭнИ-752

Интерфейсы связи

ЭнИ-752 по заказу может поставляться с интерфейсами RS-232 или RS-485.

Таблица 2
Тип Количество Диапазон скоростей обмена, бит/с Протокол Длина кабеля, м, не более
RS-232 1 от 4800 до 115200 MODBUS RTU 10
RS-485* 1 от 4800 до 115200 MODBUS RTU 1200

*для работы в качестве оконечного устройства имеется встроенное нагрузочное сопротивление 120 Ом.

Схемы электрических подключений

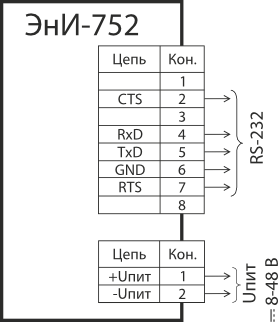

Общая схема подключения ЭнИ-752 с интерфейсом RS-232

Общая схема подключения ЭнИ-752 с интерфейсом RS-232

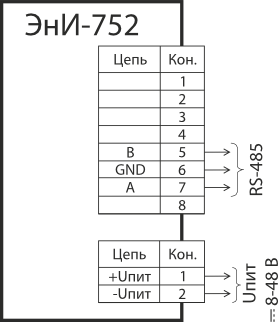

Общая схема подключения ЭнИ-752 с интерфейсом RS-485

Общая схема подключения ЭнИ-752 с интерфейсом RS-485

Схема кабеля для подключения к ЭнИ-402

Имеется возможность подключения ЭнИ-752 (интерфейс RS-485) непосредственно к ПК через интерфейс USB при помощи преобразователя интерфейсов ЭнИ-402 (RS-485-USB). Данный тип подключения может быть использован при необходимости конфигурирования прибора.

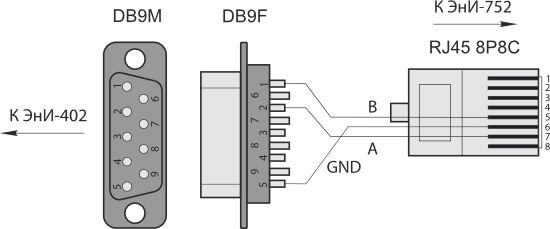

Схема кабеля для подключения ЭнИ-752 к ЭнИ-402

Электрические разъемы

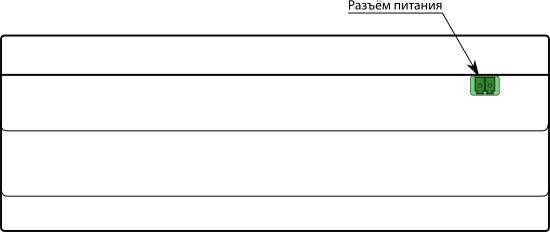

Расположение разъемов на верхней стороне (вид А)

Расположение разъемов ЭнИ-752 на верхней стороне

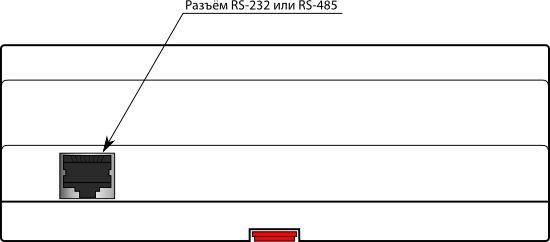

Расположение разъемов на нижней стороне (вид Б)

Расположение разъемов ЭнИ-752 на нижней стороне

Разъем питания (15EDGR-3.81-02P)

Разъем питания (15EDGR-3.81-02P)

Разъем RS-232 или RS-485 (JAC184 8P8C)

Разъем RS-232 или RS-485 (JAC184 8P8C)

Условия эксплуатации
Таблица 3
Параметр Значение
Температура окружающего воздуха, °С от −10 до +70
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р  52931-2008 С3
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р  52931-2008 N2
Степень защиты от пыли и влаги, по ГОСТ 14254 IP20
Гарантийные обязательства
Таблица 4
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 5
Наименование Обозначение Количество Примечание
Паспорт, Руководство по эксплуатации   1
Разъем (2 контакта) 15EDGK-3.81-02P 1
Диск оптический с документацией и ПО   1
Рейка DIN NS35\7,5 м по заказу
Пример обозначения при заказе
ЭнИ-752 1 360
1 2 3
  1. Наименование.
  2. Наличие интерфейса:
    1. интерфейс RS-232;
    2. интерфейс RS-485.
  3. Дополнительная технологическая наработка 360 часов (по заказу).
Заказать ЭнИ-752 Текстовый индикатор оператора с клавиатурой для ПЛК
