БПИ-АКБ Бесперебойные блоки питания / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БПИ-АКБ

Тип:
Бесперебойные блоки питания

ТУ:


Краткое тех. описание:
Преобразование сетевого напряжения в стабилизированное выходное напряжение постоянного тока с резервированием от внешней аккумуляторной батареи

Цена БПИ-АКБ:
Уточняйте по телефону или через обратную связь.

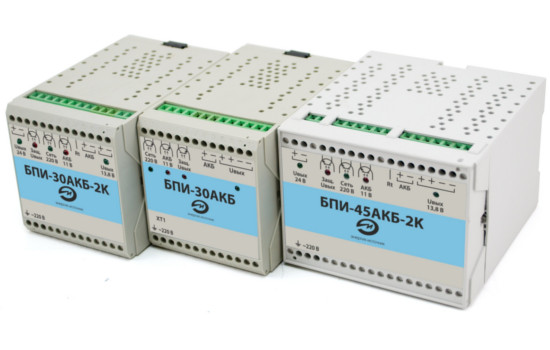

Бесперебойные блоки питания БПИ-АКБ

Бесперебойные блоки питания БПИ-АКБ

Назначение

Преобразование сетевого напряжения в стабилизированное выходное напряжение постоянного тока с резервированием от внешней аккумуляторной батареи.

Технические характеристики

БПИ-30-АКБ имеет один выходной канал 13,8 В. БПИ-30-АКБ-2К, БПИ-45-АКБ-2К имеют два выходных канала 13,8 В и 24 В. БПИ-125М-АКБ имеет один выходной канал 24 В. Выходные каналы гальванически развязаны от входного питающего напряжения.

Блоки питания могут работать от сети или от АКБ, а так же переходить в аварийное состоянии при наличии недопустимых режимов как по входу, так и по выходу. Переходы между режимами работы и состояниями происходят автоматически:

  • при появлении сетевого питающего напряжения на входе блока питания происходит его включение с функцией «мягкого» пуска и ограничением выходного тока;
  • если входное питающее напряжение выходит за пределы рабочего диапазона, происходит автоматическое отключение блока питания от сети и переход в режим работы от АКБ. При возврате значения напряжения в допустимые пределы, блок питания переходит в режим работы от сети;
  • при коротком замыкании или перегрузке на выходе блок питания переходит в аварийный режим и отключается от сети без перехода на режим работы от АКБ. После устранения короткого замыкания и наличия сетевого питающего напряжения, блок питания входит в режим работы от сети.

Переход из режима работы от сети в режим работы от АКБ и обратно происходит без прерывания выходного напряжения.

В схемы блоков входят встроенные сетевые фильтры с элементами защиты от электромагнитных и высоковольтных помех. Блоки питания имеют защиту от неправильного подключения (переполюсовки) АКБ.

Блоки питания могут быть оборудованы (по заказу) выносным датчиком температуры и осуществлять температурную компенсацию напряжения заряда АКБ. Датчик температуры крепится на корпус АКБ и подключается к блоку с помощью проводов минимально необходимой длины. Компенсация напряжения заряда позволяет продлить срок службы АКБ. Эксплуатация блоков с термокомпенсацией напряжения заряда АКБ без подключенного датчика температуры запрещена.

В схемы блоков питания включены оптроны для возможности удаленной сигнализации режимов работы блоков. По заказу БПИ-125М-АКБ оснащаются интерфейсом RS-485 для связи с компьютером.

Аккумуляторные батареи в комплект поставки не входят и поставляются по отдельному заказу.

Основные технические характеристики приведены в табл. 1.

Таблица 1
Параметр Значение
БПИ-30-АКБ БПИ-30-АКБ-2К БПИ-45-АКБ-2К БПИ-125М-АКБ
Диапазон напряжений питания переменного тока, В 120...330 120...330 120...330 160...265
Безопасный диапазон напряжений питания переменного тока, В 0...480 0...480 0...480 -
Частота напряжения питания переменного тока, Гц 45...60 45...60 45...60 45...60
Максимальная потребляемая мощность от сети, В*А 45 45 58 200
КПД, % не менее 83 не менее 83 / 90 не менее 83 / 90 не менее 83
Номинальное выходное напряжение постоянного тока, В 13,8 13,8 / 24,0 13,8 / 24,0 24,0
Диапазон напряжений питания постоянного тока (при работе от АКБ), В 13,5...10,7 13,5...10,7 13,5...10,7 29,6...21,4
Максимальный ток нагрузки на канал (при работе от АКБ), А 2,3 1,3 / 0,5 1,5 / 1,0 5,0
Точность установки выходного напряжения постоянного тока (при работе от сети), % ± 0,2 ± 0,5 ± 0,5 ± 0,5
Изменение выходного напряжения 13,8 В, при изменении тока нагрузки от нуля до максимального, при работе от сети, мВ не более ± 25 не более ± 25 не более ± 25 -
Пульсация переменной составляющей на выходе 13,8 В (для БПИ-125М-АКБ на выходе 24 В) при максимальном токе нагрузки, мВ не более ± 40 не более ± 40 не более ± 40 не более ± 40
Тип аккумуляторной батареи свинцово-кислотная, 12 В, 7 А/ч свинцово-кислотная, 12 В, 7 А/ч свинцово-кислотная, 12 В, 7 А/ч свинцово-кислотная, 24 В, не более 20 А/ч
Напряжение отключения АКБ от нагрузки, В 10,7 10,7 10,7 21,4
Максимальный ток заряда АКБ, А 0,3 0,3 0,3 0,1 x С*
Максимальный ток, коммутируемый оптопарой, мА 20 20 20 50
Электрическая прочность изоляции вход-выход, В 1500 1500 1500 1500
Конструктивное исполнение пластмассовый корпус с установкой на рейку DIN металлический корпус с установкой в щит или на рейку DIN
Габаритные размеры, мм 70×77×130 70×77×130 100×77×120 240×124×63
Масса, кг 0,30 0,35 0,40 1,00

* — С — ёмкость АКБ, А/ч. Значение емкости подключенной АКБ для ограничения максимального зарядного тока задается в меню блока (только для БПИ-125М-АКБ).

Элементы управления и индикации, габаритные размеры, электрические разъемы

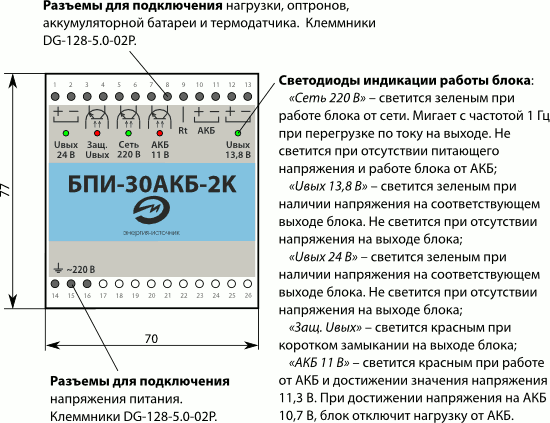

Лицевая сторона БПИ30-АКБ-2К

Лицевая сторона БПИ30-АКБ-2К

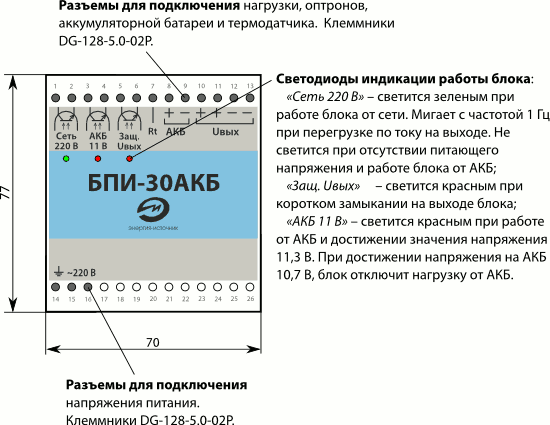

Лицевая сторона БПИ-30-АКБ

Лицевая сторона БПИ-30-АКБ

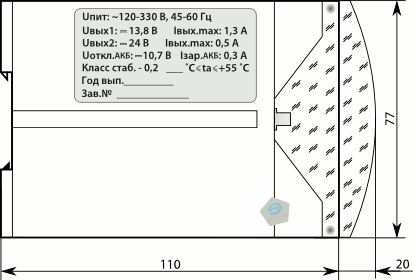

Боковая сторона БПИ-30-АКБ-2К, БПИ-30-АКБ

Боковая сторона БПИ-30-АКБ-2К, БПИ-30-АКБ

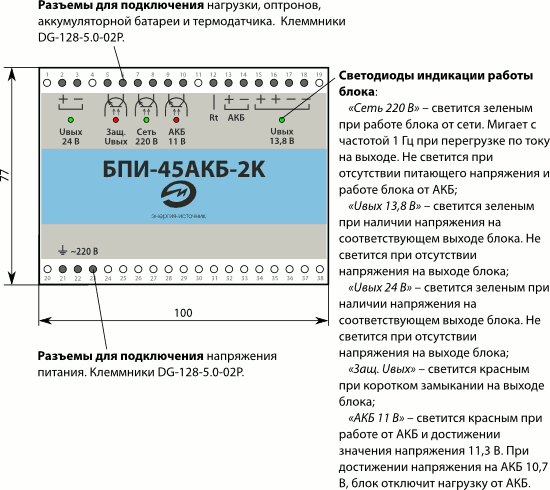

Лицевая сторона БПИ-45-АКБ-2К

Лицевая сторона БПИ-45-АКБ-2К

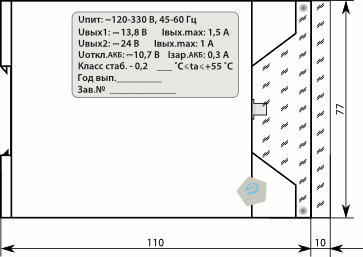

Боковая сторона БПИ-45-АКБ-2К

Боковая сторона БПИ-45-АКБ-2К

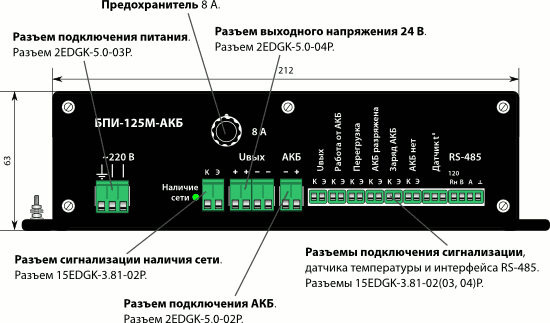

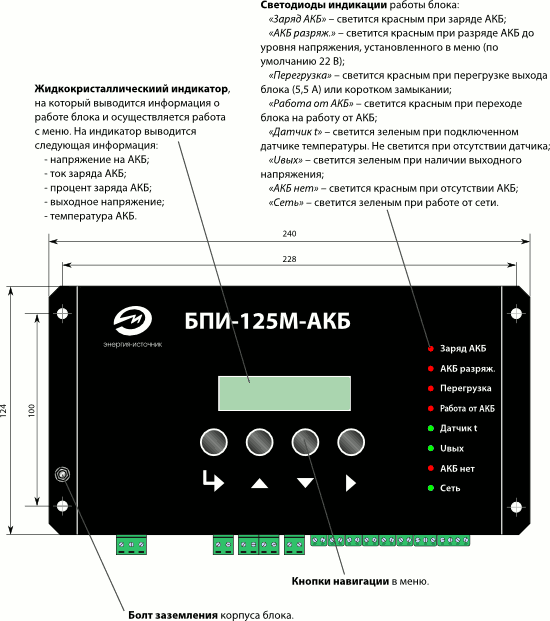

Лицевая сторона БПИ-125М-АКБ

Лицевая сторона БПИ-125М-АКБ

Боковая сторона БПИ-125М-АКБ

Боковая сторона БПИ-125М-АКБ

Схемы электрических подключений

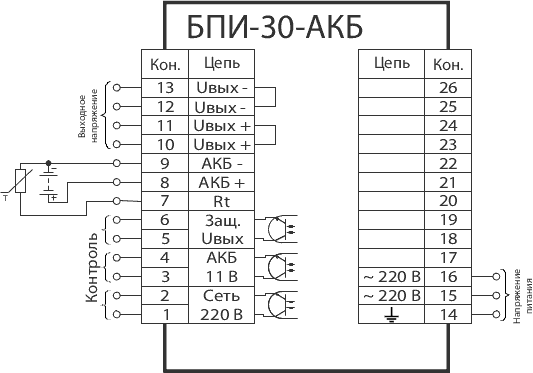

Схема подключения БПИ-30-АКБ

Схема подключения БПИ-30-АКБ

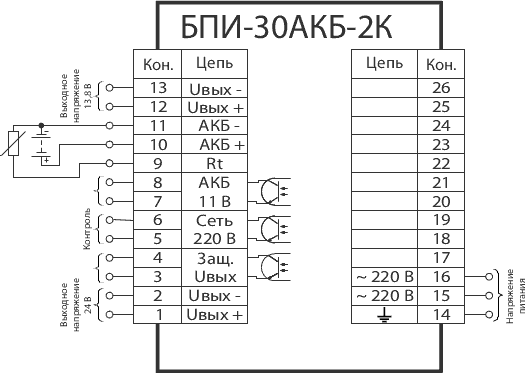

Схема подключения БПИ-30-АКБ-2К

Схема подключения БПИ-30-АКБ-2К

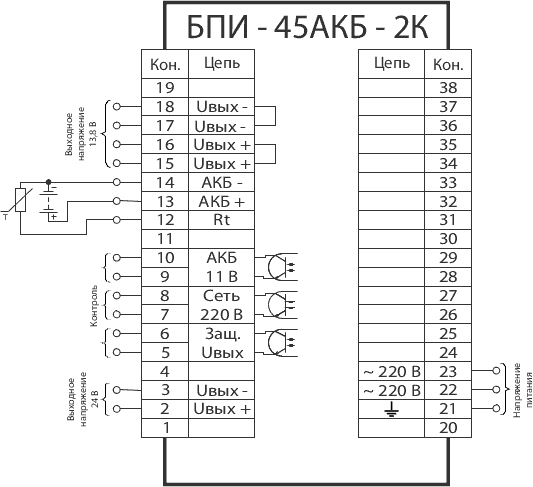

Схема подключения БПИ-45-АКБ-2к

Схема подключения БПИ-45-АКБ-2к

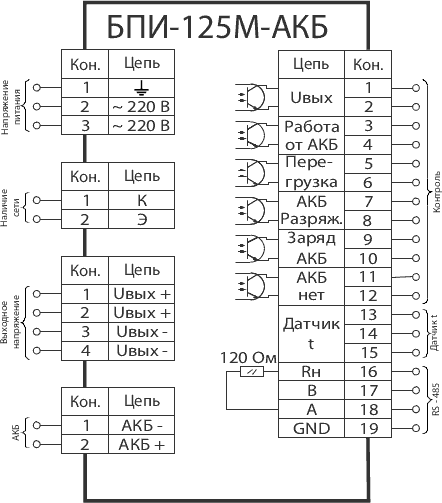

Схема подключения БПИ-125М-АКБ

Схема подключения БПИ-125М-АКБ

Условия эксплуатации
Параметр Значение
Температура окружающего воздуха, °С −40...+50
Степень защиты от пыли и влаги, по ГОСТ 14254 IP20 для БПИ-125М-АКБ IP30 для БПИ-30-АКБ, БПИ-30-АКБ-2К, БПИ-45-АКБ-2К
Гарантийные обязательства
Таблица 3
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 4
Наименование Обозначение Количество Примечание
БПИ-30-АКБ (БПИ-30-АКБ-2К, БПИ-45-АКБ-2К, БПИ-125М-АКБ)   1
Паспорт, Руководство по эксплуатации   1
Диск оптический с ПО   1 для БПИ-125М-АКБ при наличии интерфейса RS-485
Датчик температуры   1 по заказу (при наличии термокомпенсации)
Разъем (2 контакта) 2EDGK-5.0-02P 1 для БПИ-125М-АКБ
Разъем (3 контакта) 2EDGK-5.0-03P 1
Разъем (4 контакта) 2EDGK-5.0-04P 1
Разъем (2 контакта) 15EDGK-3.81-02P 7
Разъем (3 контакта) 15EDGK-3.81-03P 1
Разъем (4 контакта) 15EDGK-3.81-04P 1 для БПИ-125М-АКБ при наличии интерфейса RS-485
Рейка DIN NS35\7,5 м по заказу
Пример обозначения при заказе
БПИ-30-АКБ 0 1 360
1 2 3 4
  1. Наименование.
  2. Наличие интерфейса (только для БПИ-125М-АКБ):
    • 0 — интерфейса нет;
    • 1 — интерфейс «RS485».
  3. Наличие термокомпенсации напряжения заряда АКБ:
    • 0 — термокомпенсации нет (для заряда АКБ в температурном диапазоне −0...+50 ºС);
    • 1 — термокомпенсация есть (для заряда АКБ в температурном диапазоне −40...+50 ºС).
  4. Дополнительная технологическая наработка 360 часов.
