ЭнИ-802М Преобразователи измерительные микропроцессорные / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ЭнИ-802М

Тип:
Преобразователи измерительные микропроцессорные

ТУ:


Краткое тех. описание:
Измерение сигналов от термометров сопротивления, термопар, измерение напряжения постоянного тока, силы постоянного тока и преобразование их в унифицированные токовые сигналы 0...5 мА, 0...20 мА, 4...20 мА

Цена ЭнИ-802М:
Уточняйте по телефону или через обратную связь.

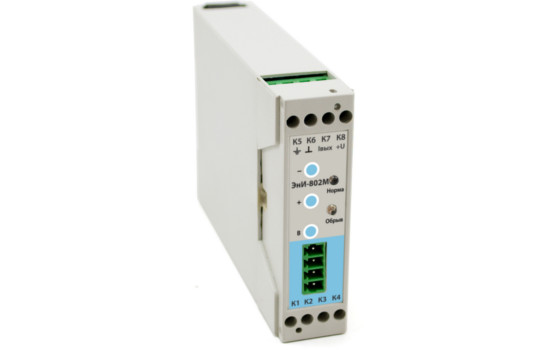

Преобразователи измерительные микропроцессорные ЭнИ-802М

Преобразователи измерительные микропроцессорные ЭнИ-802М

Назначение

Измерение сигналов от термометров сопротивления, термопар, измерение напряжения постоянного тока, силы постоянного тока и преобразование их в унифицированные токовые сигналы 0...5 мА, 0...20 мА, 4...20 мА.

Конфигурирование прибора

Установка конфигурации измерительного преобразователя осуществляется потребителем на месте его использования или на предприятии-изготовителе по заказу потребителя. Количество переустановок конфигурации не ограничено.

Конфигурирование измерительного преобразователя осуществляется с помощью компьютера через разъем программирования на лицевой панели – при помощи адаптера с гальванической развязкой ЭнИ-403 и специальной программы, или с помощью кнопок, расположенных на лицевой стороне.

При конфигурировании измерительного преобразователя возможно изменять следующие параметры:

  • тип первичного преобразователя;
  • диапазон измерений;
  • зависимость выходного сигнала от температуры или от термо ЭДС (для термопар);
  • схему подключения (для термопреобразователей сопротивления);
  • зависимость величины выходного сигнала от входного измеряемого параметра (линейная, с функцией корнеизвлечения);
  • диапазон выходного унифицированного токового сигнала;
  • контроль обрыва входной цепи;
  • коррекцию температуры холодного спая (для термопар).
Метрологические характеристики
Таблица 1. Метрологические характеристики при работе с термопарами и термопреобразователями сопротивления
НСХ первичного преобразователя Диапазон измерений, °С Диапазон изменения сопротивления (э.д.с.) преобразователя по НСХ Пределы допускаемой основной приведенной погрешности по аналоговому выходу, %
ТС 100М с W=1,4260 −50...200 78,45...185,55 Ом ± 0,25
ТС 50М с W=1,4280 −50...200 39,35...92,62 Ом
ТС 53М с W=1,4280 −50...200 41,71...98,17 Ом
ТС 100М с W=1,4280 −50...200 78,69...185,23 Ом
ТС 50П с W=1,3910 −50...600 40,0...158,56 Ом
ТС 100П с W=1,3910 −50...600 80,00...317,17 Ом
ТС Pt100 с W=1,3850 −50...600 80,31...313,71 Ом
ТЖК (J) −50...1100 −2,431...63,792 мВ ± 0,7
ТХК (L) −50...600 −3,005...49,108 мВ
ТХА (K) −50...1300 −1,889...52,410 мВ
ТПП (S) 0...1700 0...17,947 мВ
ТПР (B) 300...1800 0,431....13,591 мВ
ТВР (A-1) 0...2500 0...33,640 мВ

Измерительные преобразователи содержат компенсатор нелинейности входного сигнала и компенсатор температуры «холодного» спая (для термопар). Погрешность канала компенсации температуры «холодного» спая входит в основную погрешность.

Таблица 2. Метрологические характеристики при измерении постоянных напряжений
Диапазон измерения входного сигнала Пределы допускаемой основной приведенной погрешности, % Входное сопротивление не менее, МОм
0...75 мВ, 0...100 мВ ±0,25 0,1
Таблица 3. Метрологические характеристики при измерении постоянных токов
Диапазон измерения входного сигнала, мА Пределы допускаемой основной приведенной погрешности, % Входное напряжение между клеммами не более, мВ
0...5 ±0,25 500
4...20 2000
0...20 2000
Таблица 4. Метрологические характеристики при измерении сопротивления
Диапазон измерения, Ом Пределы допускаемой основной приведенной погрешности, % Ток через измеряемое сопротивление не более, мА
0...320 ± 0,25 0,2
Таблица 5
Параметр Значение
Количество каналов измерения 1
Дополнительная погрешность, вызванная изменением температуры окружающего воздуха от номинальной до любой температуры в пределах диапазона рабочих температур на каждые 10 ºС изменения температуры, не должна превышать предела допускаемой основной приведенной погрешности;
0,5 предела допускаемой основной приведенной погрешности
Дополнительная погрешность, вызванная изменением сопротивления нагрузки от максимального до половины максимального значения, %, от диапазона выходного сигнала не более ±0,1
Время установления выходного сигнала (время тепловой инерции, в течении которого выходной сигнал входит в зону предела допускаемой основной приведенной погрешности) не более, с 1
Зависимость величины выходного сигнала силы постоянного тока от входного измеряемого параметра линейная, функция корнеизвлечения
Схема подключения термометров сопротивления типа ТСМ, ТСП 2-х, 3-х, 4-х проводная
Межповерочный интервал, год 2
Технические характеристики
Таблица 6
Параметр Значение
Выходные цепи рассчитаны на работу с нагрузками, Ом, для сигнала 0...20, 4...20 мA с учётом сопротивления линии связи не более 650
Выходные цепи рассчитаны на работу с нагрузками, кОм, для сигнала 0...5 мA с учётом сопротивления линии связи не более 2,5
Электрическая прочность изоляции между входным каналом питания и выходными каналами, В 1500
Конструктивное исполнение пластмассовый корпус с установкой на рейку DIN
Габаритные размеры, мм 23×77×120
Масса, кг не более 0,2

Измерительный преобразователь имеет исполнение без встроенного блока питания. Питание осуществляется от блоков питания серии БП, БПМ (блоки питания в комплект поставки не входят) с выходным напряжением 18…36 В. Потребляемая мощность не более 0,6 Вт.

Искробезопасные цепи

Измерительный преобразователь по заказу может изготавливаться в искробезопасном исполнении.

Входные искробезопасные цепи в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 имеют уровень взрывозащиты «ia — особовзрывобезопасный» или «ib — взрывобезопасный» с параметрами, представленными в табл. 7 для взрывозащищенного электрооборудования подгрупп IIB и IIC. Предельные параметры внешних искробезопасных электрических цепей не должны превышать значений, приведенных в табл. 5.

Таблица 7
Подгруппа взрывозащищенного электрооборудования
IIB IIC
Cо, мкФ Lо, мГн Uo, В Io, мА Po, Вт Cо, мкФ Lо, мГн Uo, В Io, мА Po, Вт
0,7 6,0 25,2 100 0,6 0,1 1,5 25,2 100 0,6

где:

  • Со — максимальная емкость искробезопасной цепи;
  • Lо — максимальная индуктивность искробезопасной цепи;
  • Uo — максимальное выходное напряжение;
  • Io — максимальный выходной ток;
  • Ро — максимальная выходная мощность.

В качестве разделительного элемента между искробезопасными и искроопасными цепями служит барьер искрозащиты на дублированных стабилитронах и последовательно включенных резисторах и предохранителях, имеющий гальваническую связь с цепью заземления, заключенный в единый неразборный конструктив в соответствии с ГОСТ Р 51330.10-99.

Сопротивление кабелей линии связи должно быть не более 25 Ом.

Измерительный преобразователь в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 устанавливается вне взрывоопасных зон.

Элементы управления и индикации, габаритные размеры, электрические разъемы

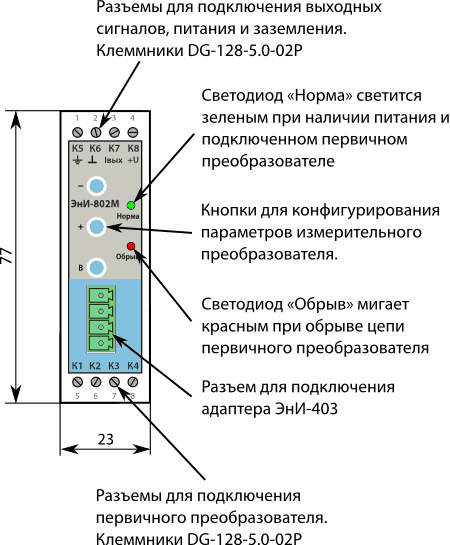

Лицевая сторона ЭнИ-802М

Лицевая сторона ЭнИ-802М

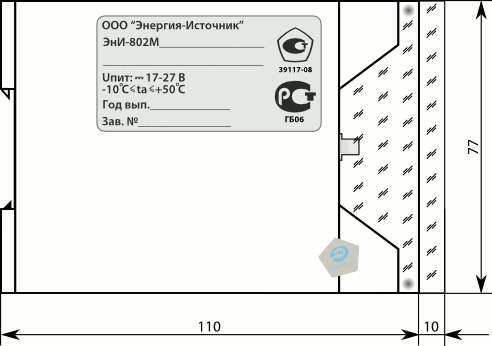

Боковая сторона ЭнИ-802М

Боковая сторона ЭнИ-802М

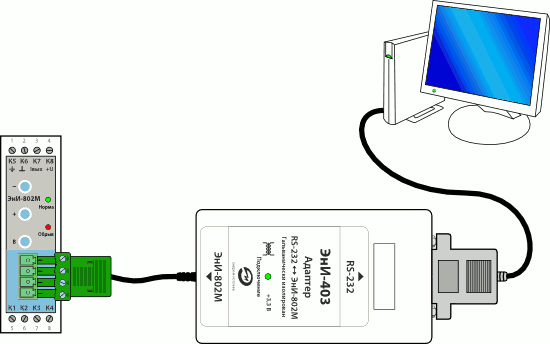

Подключение ЭнИ-802М к ПК через адаптер ЭнИ-403 по интерфейсу RS-232

Подключение ЭнИ-802М к ПК через адаптер ЭнИ-403 по интерфейсу RS-232

Схема подключения термопреобразователя сопротивления по 3-х проводной схеме

Схема подключения термопреобразователя сопротивления по 3-х проводной схеме

Схема подключения термопреобразователя сопротивления по 2-х проводной схеме

Схема подключения термопреобразователя сопротивления по 2-х проводной схеме

Схема подключения при измерении напряжения постоянного тока

Схема подключения при измерении напряжения постоянного тока

Схема подключения при измерении постоянного тока

Схема подключения при измерении постоянного тока

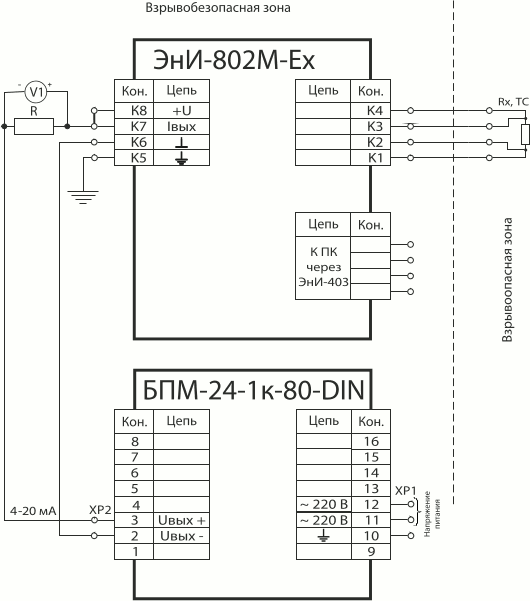

Схема подключения ЭнИ-802М-Ех с первичным преобразователем типа термопреобразователь сопротивления и выходным токовым сигналом 4…20 мА

Схема подключения ЭнИ-802М-Ех с первичным преобразователем типа термопреобразователь сопротивления и выходным токовым сигналом 4…20 мА

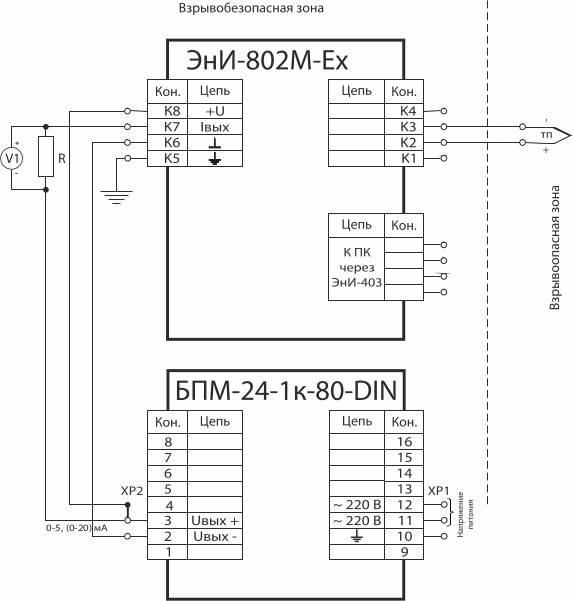

Схема подключения ЭнИ-802М-Ех с первичным преобразователем типа термопара и выходным токовым сигналом 0...5, 0…20 мА

Схема подключения ЭнИ-802М-Ех с первичным преобразователем типа термопара и выходным токовым сигналом 0...5, 0…20 мА

Условия эксплуатации
Таблица 8
Параметр Значение
Температура окружающего воздуха, °С -10...+50
По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931–2008 С3
По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931–2008 L3
Степень защиты от пыли и влаги, по ГОСТ 14254–96 IP20
Гарантийные обязательства
Таблица 9
Параметр Значение
Гарантийный срок эксплуатации, месяцы 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления
Комплект поставки
Таблица 10
Наименование Обозначение Количество Примечание
ЭнИ-802М   1
Паспорт   1
Руководство по эксплуатации   1 допускается поставлять по 1 экз. на 20 преобразователей, поставляемых в один адрес
Кабель соединительный модемный DB9F-DB9M 1 по заказу
Диск оптический с ПО   1
Адаптер ЭнИ-403   1
Рейка DIN NS35\7,5 м по заказу
Пример обозначения при заказе
ЭнИ-802М Exia 0...100°С 100М 4...20 360 ГП
1 2 3 4 5 6 7
  1. Наименование.
  2. Вид взрывозащиты:
    • ia — особовзрывобезопасный;
    • ib — взрывобезопасный;
    • 0 — общепромышленное исполнение.
  3. Диапазон измерения (по табл. 1, 2, 3, 4).
  4. НСХ первичного преобразователя (по табл. 1).
  5. Диапазон выходного сигнала:
    • 4...20 — 4...20 мА;
    • 0...5 — 0...5 мА;
    • 0...20 — 0...20 мА.
  6. Дополнительная технологическая наработка 360 часов.
  7. Наличие Госповерки.
