Наименование:
ЭнИ-403

Тип:
Адаптер

ТУ:


Краткое тех. описание:
Адаптер ЭнИ-403 обеспечивает: подключение преобразователя измерительного ЭнИ-802М, ПИ-М к компьютеру; питание преобразователя измерительного ЭнИ-802М, ПИ-М от СОM-порта; гальваническую развязку преобразователя измерительного ЭнИ-802М, ПИ-М от компьютера.

Цена ЭнИ-403:
Уточняйте по телефону или через обратную связь.

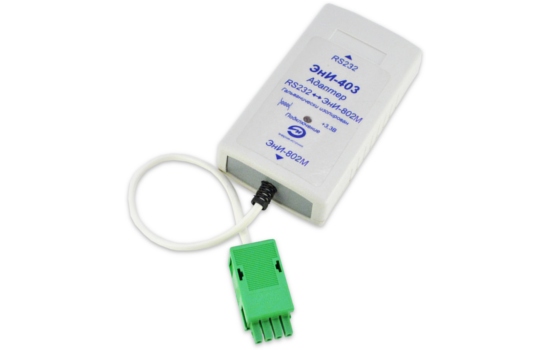

Адаптер ЭнИ-403

ЭнИ-403

Адаптер ЭнИ-403 обеспечивает:

  1. подключение преобразователя измерительного ЭнИ-802М, ПИ-М к компьютеру;
  2. питание преобразователя измерительного ЭнИ-802М, ПИ-М от СОM-порта;
  3. гальваническую развязку преобразователя измерительного ЭнИ-802М, ПИ-М от компьютера.
Технические характеристики адаптеров ЭнИ-403

Таблица 1

Характеристики Значение
мин. тип. макс.
Входы питания (разъем DB-9FR)
    Напряжение на выводе CTS относительно GND, В
    Входной ток на выводе RТS, мА

-
-

12
-

-
10
Выходы питания
    Напряжение на выводе питания POW относительно:
    GND, В
    Выходной ток на выводе POW, мА


3,8*
-


5,5
-


7**
4*

* – при сопротивлении нагрузки 1 кОм;
** – в режиме холостого хода.

Изоляция электрических цепей подключения к компьютеру относительно цепей подключаемого к нему прибора выдерживает в течение 1 мин действие испытательного напряжения 1500 В практически синусоидальной формы частотой от 45 до 65 Гц при нормальных условиях и 900 В при температуре окружающего воздуха (35 ± 3) °С и относительной влажности (95 ± 3) %.

Электрическое сопротивление цепей подключения к компьютеру относительно цепей подключаемого к нему прибора:

  • 20 МОм при температуре окружающего воздуха (20 ± 5) °С и относительной влажности от 30 до 80 %;
  • 5 МОм при температуре окружающего воздуха (50 ± 3) °С и относительной влажности от 30 до 80 %;
  • 1 МОм при температуре окружающего воздуха (35 ± 5) °С и относительной влажности (95 ± 3) %.
Устройство и работа адаптера ЭнИ-403

Адаптер ЭнИ-403 осуществляет передачу сигналов ТxD и RxD с инверсией (заменой логической единицы на логический ноль и наоборот) и преобразует уровни сигналов между компьютером и подключенным преобразователем измерительным ЭнИ-802М или ПИ-М, а также обеспечивает гальваническую развязку сигнальных цепей и цепей питания (выводы РОW и GND).

Адаптер ЭнИ-403 может осуществлять подключение к компьютеру только одного ЭнИ-802М или ПИ-М.

Пример обозначения адаптера ЭнИ-403 при заказе
ЭнИ-403
1

где:

  1. Наименование: ЭнИ-403
Комплект поставки

Таблица 2

Наименование Количество Примечания
Паспорт 1
Диск оптический с ПО 1 Конфигуратор ЭнИ-802М и ПИ-М
Адаптер ЭнИ-403 1
Кабель модемный RS-232 1
Гарантийные обязательства

Гарантийный срок эксплуатации — 36 месяцев.
