ОПГ - оптимизация процессов горения

Для производства пара и горячей воды в настоящее время широкое распространение имеют отечественные котлоагрегаты, разработанные и построенные более десяти лет тому назад. Они, как правило, удовлетворяют технологические потребности в теплоносителях, но их автоматика морально и физически устарела.

Для эффективного и качественного сжигания топлива в котельных агрегатах должно быть точно сбалансировано соотношение "топливо - воздух". Недостаток воздуха при горении вызывает неполное сгорание и, как следствие, перерасход топлива. Избыток воздуха также приводит к перерасходу топлива на нагрев лишнего воздуха в составе отходящих газов. В обеих случаях сжигание топлива сопровождается повышенным выбросом в атмосферу высокотоксичных газов.

На данной диаграмме приведена зависимость содержания основных компонентов продуктов сгорания (О2, СО2, СО, NOx) и КПД (h).котлоагрегата от коэффициента избытка воздуха (a).
Уменьшение коэффициента избытка воздуха, помимо снижения потерь теплоты с уходящими газами, является эффективным методом подавления образования оксидов азота. Это достигается только регулированием без удорожания технологического оборудования и усложнения конструкции горелочных устройств. Появление химнедожога определяет границу допустимого воздействия на уменьшение воздуха. Эта граница является гибкой и зависит, помимо характеристик горелочных устройств, от нагрузки котла, состава топлива (теплоты его сгорания, климатических условий, температуры топлива и воздуха, технического состояния оборудования и др. Область экономически выгодного режима сжигания топлива, обеспечиваемого автоматическим регулированием, выделена штриховкой.

Для реализации этих принципов на существующих и вновь проектируемых котлоагрегатах необходимы надежные быстродействующие анализаторы дымовых газов и модуль управления (дутьевым вентилятором).Т.е. необходим надежный (оптимальный по соотношению цена/качество)  оптимизатор горения OПГ, включающий анализаторы дымовых газов(O2, СO), модуль управления процессом МУП. Причем оптимизатор горения OПГдолжен органично вписываться в автоматизированные системы  управления котлоагрегатами(открытые протоколы, наличие OPC-сервера и пр.).

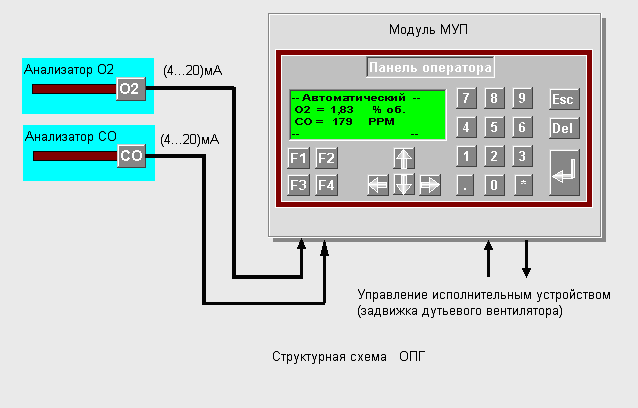

Структурная схема оптимизатора горения OПГ

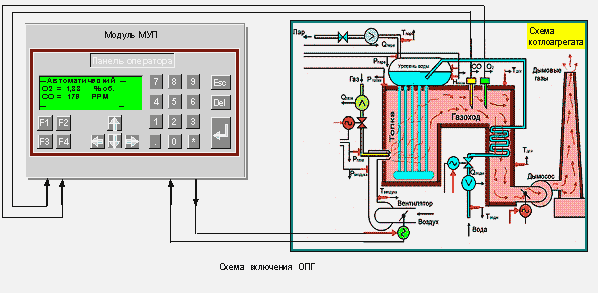

Типовая схема включения оптимизатора горения OПГ

Оптимизаторгорения ОПГ предоставляет возможность пользователю работать как в ручном, так и в автоматическом режиме.

Вручном режиме пользователь имеет возможность управлением с панели оператора исполнительным устройством(задвижкой) вручную настраивать котлоагрегат на оптимальный режим по O2 и СО.

В автоматическом режиме путем управления с панели оператора происходит автоматическое поддержание O2 и СО в оптимальном режиме. (Оптимальные поддерживаемые значения O2 и СО  задаются с панели оператора и могут оперативно изменяться).
