ПГК пост газового контроля

Пост газового контроля ПГК (далее ПГК) предназначен для  непрерывного измерения(контроля и архивирования) следующих параметров природного газа:

• Теплота сгорания
• Температура
• Плотность
• Влажность

По сути  ПГК  выполняет функции лаборатории качества природного газа.

Основная область применения ПГК – системы регулирования и контроля параметров топливного газа в различных печах в сталелитейном и нефтехимическом производствах, а также – контроль калорийности природного газа в системах учета на различных газораспределительных станциях.

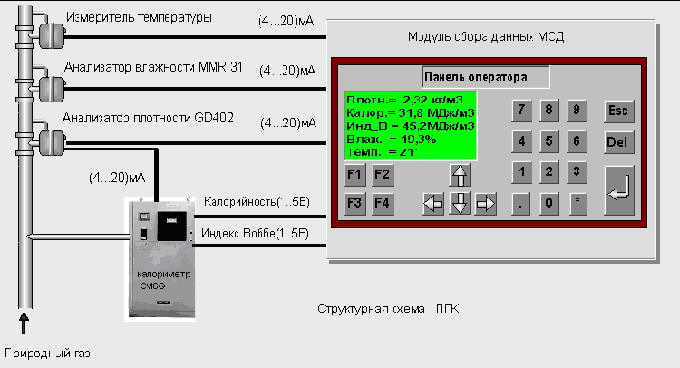

Структурная схема ПГК

Пост Газового контроля  ПГК  включает следующие основные узлы:

• Измеритель температуры газа
• Анализатор влажности
• Анализатор плотности
• Калориметр

Модуль сбора данных МСД, предназначенный для сбора, индикации, архивирования данных.

МСД подключается к внешней ЭВМ(АСУТП) по интерфейсу RS-485(MODBUS-RTU).

Программное ПГК обеспечение включает:

•          OPC-сервер, позволяющий органично вписывать ПГК в АСУТП.
•          Клиентское приложение(сетевое), работающее через OPC-сервер, предназначенное для сбора, индикации, архивирования данных.
