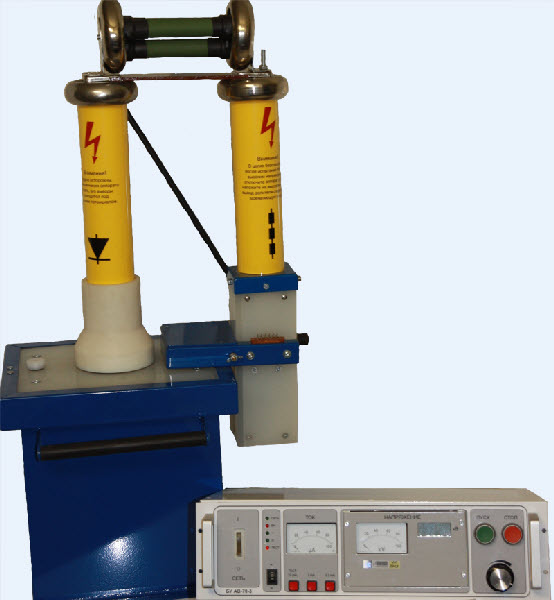

Аппарат высоковольтный АВ-60-3
Аппарат высоковольтный АВ-60-3 (далее по тексту - аппарат) предназначен для
проведения испытаний изоляции электротехнического оборудования повышенным
выпрямленным или переменным напряжением и, в случае необходимости, проведения
предварительного «прожигания» поврежденной изоляции (то есть понижения
сопротивления изоляции в месте повреждения до напряжения, достаточного для
работы ударных генераторов или аппаратов прожига).
Имеет встроенную сертифицированную систему измерения высокого напряжения.
Технические характеристики:
| Напряжение питания частотой 50Гц, В |
220±22 |
| Максимальная потребляемая мощность, кВА |
3 |
| Максимальное выходное переменное напряжение,
кВ |
50 |
| Максимальный ток, мА |
80 |
| |
|
| Максимальное выходное выпрямленное
напряжение, кВ |
60 |
| Максимальный ток, мА |
80 |
| |
|
| Относительная погрешность измерения
выходного напряжения, %, не более |
3 |
| Относительная погрешность измерения
выходного тока, %, не более |
3 |
| Габаритные размеры, мм, не более: |
|
| пульта управления ПУ АВ-60-3 |
510х150х500 |

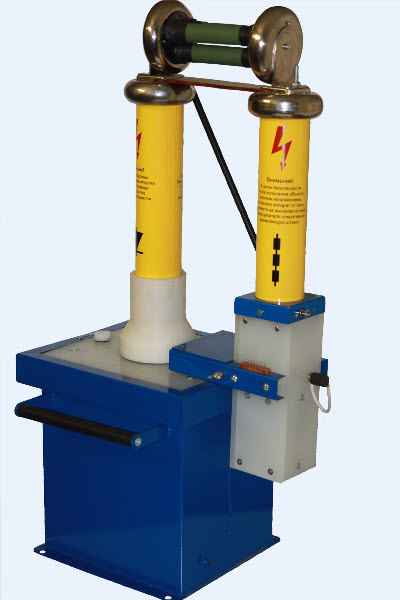

| блока высоковольтного БВ АВ-60-3 |
420х480х850 |
| Масса, кг, не более |
|
| пульта управления ПУ АВ-60-3 |
25 |
| блока высоковольтного БВ АВ-60-3 |
75 |
Комплект поставки:
| Наименование |
Кол-во |
| Пульт управления ПУ АВ-60-3 |
1 |
| Блок высоковольтный БВ АВ-60-3 |
1 |
| Кабель питания 5м |
1 |
| Кабель соединительный 3м |
1 |
| Провод заземления 5м |
2 |
| Паспорт |
1 |
|
