БМРЗ-ДЗ Блоки микропроцессорные релейной защиты / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БМРЗ-ДЗ

Тип:
Блоки микропроцессорные релейной защиты

ТУ:


Краткое тех. описание:
БМРЗ-ДЗ предназначены для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации присоединений напряжением 6 - 35 кВ

Цена БМРЗ-ДЗ:
Уточняйте по телефону или через обратную связь.

БМРЗ-ДЗ - защита и автоматика отходящих линий с применением дистанционной защиты

Блоки микропроцессорные релейной защиты БМРЗ-ДЗ предназначены для выполнения функций релейной защиты, автоматики, управления, измерения и сигнализации присоединений напряжением 6 - 35 кВ

Полное условное наименование (код заказа) Номинальное напряжение Исполнение пульта

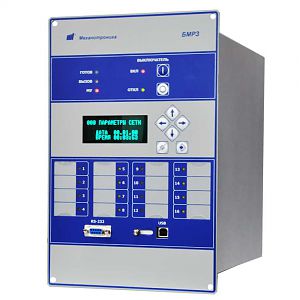

БМРЗ-ДЗ-10-01-22 Переменное 220В, постоянное 220В Встроенный
БМРЗ-ДЗ-11-01-22 Переменное 100В, постоянное 110В Встроенный

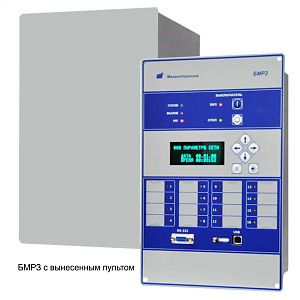

БМРЗ-ДЗ-00-01-22 Переменное 220В, постоянное 220В Вынесенный
БМРЗ-ДЗ-01-01-22 Переменное 100В, постоянное 110В Вынесенный

Основные технические характеристики блока

Наименование параметра Значение
ДЗ-10(00)-01-22 ДЗ-11(01)-01-22
1. Входы аналоговых сигналов:
количество входов по току 3 (IA, IB, IC)
номинальное значение тока фаз (IA, IB, IC), A 5
диапазон контролируемых значений тока в фазах, А 0,25 - 250,00
пределы допускаемой относительной основной погрешности измерения тока, %:
- в диапазоне от Imin до 5.Imin включ. +4
- в диапазоне св. 5.Imin до Imax включ. +2,5
количество входов по напряжению 5 (U, U, UСО, UИК, U)
диапазон контролируемых значений напряжения (UAB, UBC, 3U0), В 1 - 130
пределы допускаемой относительной основной погрешности измерения напряжения в диапазоне контролируемых значений, % +2,5
рабочий диапазон частоты переменного тока, Гц 50+5
скорость изменения частоты, Гц/с, не более 20
абсолютная основная погрешность измерения частоты, Гц, не более 0,1
2. Входы дискретных сигналов:
количество входов 24
род тока и номинальное напряжение, В постоян./перемен. (универсальные входы), 220 постоян./перемен. (универсальные входы), 110/100
диапазон значений входного тока, мА 2,0 - 2,5
значение напряжения устойчивого сраатывания, В, не более 170 80
значение напряжения устойчивого несрабатывания, В, не менее 140 63
предельное значение напряжения, длительно, В 1,4.UHOM
минимальная длительность сигнала, мс 30
3. Выходы дискретных сигналов управления и сигнализации:
количество контактных выходов 21
диапазон значений коммутируемого напряжения переменного или постоянного тока, В 5 - 264
коммутируемый ток замыкания / размыкания цепи постоянного тока при активно-индуктивной нагрузке с постоянной времени L/R не более 20 мс, А, не более 2,50/0,15
4. Бесконтактные выходы твердотельных реле:
количество бесконтактных выходов 2
ток нагрузки, мА, не более 120
род тока коммутации постоян./перемен.
коммутируемое напряжение постоянного тока, В, не более 400
коммутируемое напряжение переменного тока (действующее значение), В, не более 280
тип коммутируемой нагрузки Активная
