БК-202 Блок конденсаторный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
БК-202

Тип:
Блок конденсаторный

ТУ:


Краткое тех. описание:
БК-202 предназначен для обеспечения бесперебойным питанием устройств релейной защиты и автоматики и приводов выключателей

Цена БК-202:
Уточняйте по телефону или через обратную связь.

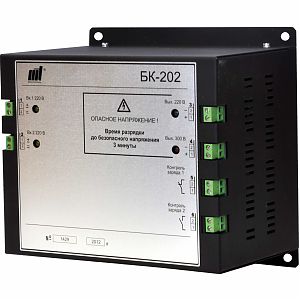

Блок конденсаторный БК-202

Блок конденсаторный БК-202

Блок конденсаторный БК-202 предназначен для обеспечения бесперебойным питанием устройств релейной защиты и автоматики и приводов выключателей

Полное условное наименование (код заказа)
БК-202

Основные технические характеристики блока

Наименование параметра Значение
1. Входы "Вх.1 220 В", "Вх.2 220 В":
входное напряжение (переменное, постоянное, выпрямленное), В 80 - 270
пусковой ток, А, не более 34
2. Выход "Вых. 220 В":
выходное напряжение, постоянное, В 220+11
время установления выходного напряжения, мс, не более 250
выходная мощность, Вт, не более 30
время готовности к поддержанию выходного напряжения при входном напряжении 220 В, с, не более 12
3. Выход "Вых. 300 В":
выходное напряжение, постоянное, В 300+15
время установления выходного напряжения до значения 240 В при входном напряжении 220 В, с, не более 3
энергия встроенного емкостного накопителя, Дж, не менее 15
время саморазряда встроенного емкостного накопителя до напряжения 200 В после пропадания питания на входах, с, не менее 100
4. Выходы "Контроль заряда 1", "Контроль заряда 2":
а) работа выхода "Контроль заряда 1":
размыкание контакта реле при заряде накопителя на "Вых. 300 В" выше напряжения, В 240+12
замыкание контакта реле при разряде накопителя на "Вых. 300 В" ниже напряжения, В 200+10
б) работа выхода "Контроль заряда 2":
замыкание контакта реле при заряде накопителя на "Вых. 300 В" выше напряжения, В 240+12
размыкание контакта реле при разряде накопителя на "Вых. 300 В" ниже напряжения, В 200+10
в) диапазон коммутируемого напряжения (переменного, постоянного), В 5 - 250
г) коммутируемый ток, переменный, постоянный, А, не более 5
д) ток размыкания (постоянный) при активно-индуктивной нагрузке с постоянной времени L/R не более 7 мс. А, не более 0,15
ВНИМАНИЕ: во избежание повреждения контактов реле не допускается одновременное подключение выходов "Контроль заряда 1" и "Контроль заряда 2" для коммутации постоянного напряжения
5. КПД при питании от входа "Вх.1 220 В", %, не менее: 70
6. КПД при питании от входа "Вх.2 220 В", %, не менее: 65
