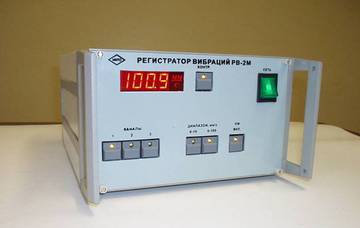

Регистратор вибрации РВ-2

Регистратор вибрации РВ-2 предназначен для измерения, индикации в цифровом виде и регистрации на шлейфном осциллографе и в информационно-измерительных системах уровней виброскорости по трём осям в процессе испытаний авиационных двигателей.

Регистратор РВ-2 предназначен для работы с предварительным усилителем типа У2-3К или УЗ-3 и вибропреобразователями типа АВС-117 и АВС-134 в составе установки У-1131.

Регистратор РВ-2 осуществляет одновременный мониторинг виброскорости по трём осям ( каналам ) и выдаёт напряжение постоянного тока 0-1В пропорциональное выбранному диапазону регистрации виброскорости, а также индицирует в цифровом виде величину виброскорости в одном из трёх выбранных каналов. Имеет встроенный контрольный генератор на частоту 160 Гц.

Запись виброскорости на шлейфный осциллограф производится по  переменному току 0- 5 мА одновременно по трём каналам.

Регистратор РВ-2 предназначен для эксплуатации при температуре от
15 до 35^оС, относительной влажности окружающего воздуха 80% при температуре 25^оС и давлении от 86 до 106,7 кПа.

Питание регистратора РВ-2 осуществляется от сети переменного тока напряжением (220 +20 )В частоты 50 Гц.

Основные технические данные и характеристики

Диапазон рабочих частот, Гц .................................. 20 - 1000
Диапазон рабочих частот при включённом
 полосовом фильтре, Гц ......................................... 125-400
Диапазоны измерения виброскорости, мм/с ................ 0 - 10 и 0 - 100
Основная приведенная погрешность измерения, %........ 5
Число каналов регистрации ..................................... 3
Число каналов измерения ....................................... 1
Входная чувствительность, мВ/м/с² ...........................  10
Входное сопротивление, кОм ...................................  100
Время непрерывной работы, ч ..................................  16
Масса не более, кг ................................................... 4
Потребляемая мощность не более, ВА ......................... 25
Габаритные размеры L*B*H, мм .......................... 240*160*140
