Система контроля изоляции фидеров постоянного тока СКИФ
Система контроля изоляции фидеров СКИФ
для поиска места замыкания на "землю" в сетях постоянного тока
предназначена для автоматического поиска места повреждения
изоляции в сети постоянного тока без отключения потребителей
сети.
Система контроля изоляции фидеров позволяет
эксплуатационному персоналу автоматически определить фидер,
питающий поврежденный участок, а на периферии сети – панель,
ячейку, провод и т.п. с нарушенной изоляцией.
Контроль изоляции постоянного тока состоит
из:
- стационарного "СКИФ-С", который
устанавливается на щите постоянного тока и автоматически с
помощью электромагнитных датчиков тока (ЭДМ) определяет
поврежденное присоединение (фидер) и секцию шин ЩПТ;
- переносного "СКИФ-П", в виде
специализированного прибора для ручного поиска местоположения
дефекта изоляции.
Система изготавливается двух типоразмеров:
– "СКИФ-1" с количеством датчиков от 20 штук до 60 штук;
– "СКИФ-2" с количеством датчиков от 60 штук до 100 штук.

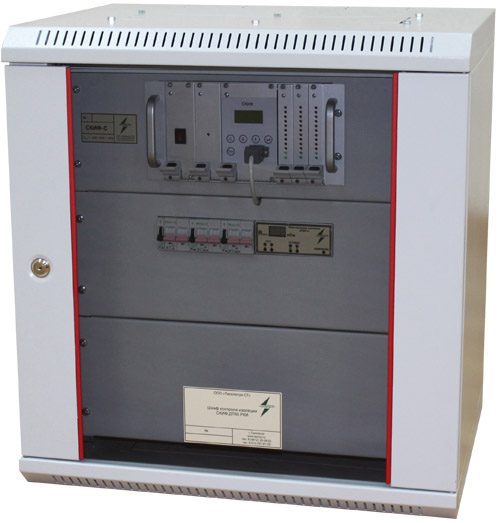

Система может поставляться в отдельном шкафу с необходимыми
автоматическими выключателями, клеммами и монтажом.
"СКИФ" может быть включен систему АСУ ТП энергообъекта.
"СКИФ-С" предназначен для автоматического
определения поврежденного фидера и секции шин постоянного тока.
Обеспечивает:
– автоматическую перенастройку при изменении ёмкости
контролируемой сети;
– цифровую настройку уставок и аналоговых сигналов по фидерам
(опорного напряжения, тока фидера и cos f);
– наложение опорного напряжения на контролируемую сеть;
– организацию опроса ЭМД;
– цифровую обработку аналоговых сигналов с выводом на ЖК
дисплей фидеров с пониженной изоляцией;
– сигнализацию снижения изоляции на фидере;
– связь с верхним уровнем энергообъекта по интерфейсу
RS232-RS485 с протоколом Modbas RTU.

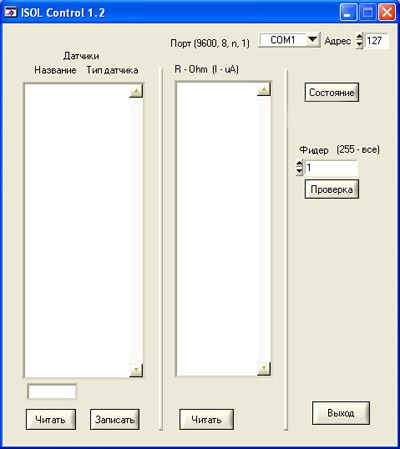

Сервисная программа СКИФ-С (ISOL Control 1.2) предназначена
для:
– кодировки фидеров (номер датчика, проектное обозначение
панели и коммутационного аппарата фидера);
– контроля состояния системы;
– выборочного контроля величин сопротивления изоляции или
токов утечки по присоединениям сети постоянного тока.
"Сервисная программа СКИФ".

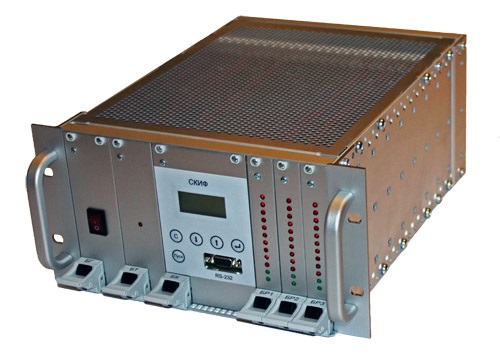

"СКИФ-С".
"СКИФ-П" обеспечивает возможность ускоренного
поиска непосредственного места замыкания на землю
в контролируемой сети с цифровой индикацией на ЖК дисплее
величин опорного напряжения, тока и сопротивления изоляции
присоединения.

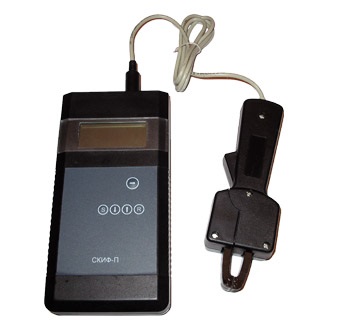

"СКИФ-П".
Примечание!
СКИФ-П без СКИФ-С использоваться не может.
"ЭМД" обеспечивают функцию измерительных
трансформаторов тока и осуществляют гальваническую развязку.

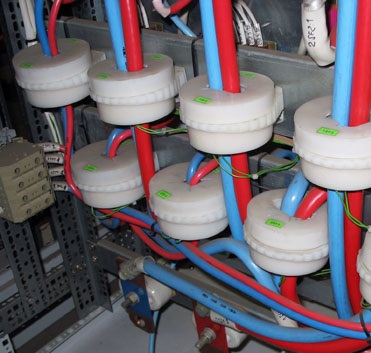

"ЭМД".
Технические параметры системы контроля изоляции фидеров постоянного
тока:
|
№
п/п |
Наименование параметра |
Значение |
|
СКИФ-1С (стационарный) |
СКИФ-2С (стационарный) |
СКИФ-П (переносной) |
|
1 |
Напряжение питания, В |
~220
+10% / -15% |
~220
+10% / -15% |
- 4х1,5 ±10% |
|
2 |
Потребляемая мощность, не более, ВА |
40 |
40 |
1 |
|
3 |
Номинальное напряжение контролируемой сети
постоянного тока, не более, В |
220
+10% / -15% |
220
+10% / -15% |
220
+10% / -15% |
|
4 |
Диапазон регулирования напряжения генератора
опорного напряжения, В |
0 - 60 |
0 - 60 |
-- |
|
5 |
Предельное селективно определяемое снижение
сопротивления изоляции, не более, кОм |
50 |
50 |
50 |
|
6 |
Максимальная емкость контролируемой сети, не более,
мкФ |
30 |
30 |
-- |
|
7 |
Максимальная емкость контролируемого фидера, не
более, мкФ |
2 |
2 |
-- |
|
8 |
Максимальная емкость периферийных участков (панели,
ячейки, провода), не более, мкФ |
-- |
-- |
2 |
|
9 |
Число автоматически контролируемых фидеров, не
более, шт. |
60 |
100 |
-- |
|
10 |
Габаритные размеры,
(высота, ширина, глубина), мм |
132x270x338 |
132x376x338 |
195x100x44 |
|
11 |
Масса, не более, кг |
4 |
5 |
1 |
Система СКИФ может поставляться в отдельном шкафу с автоматическими
выключателями,
приборами и с выполненным монтажом.
|
