Наименование:
ПКНП-01

Тип:
Прибор

ТУ:


Краткое тех. описание:
Прибор ПКНП-01 (аналог Пламя М-02) предназначен для применения в схемах защиты и сигнализации парогенераторов, котлов и другого оборудования с целью автоматического контроля наличия пламени в камерах сгорания топлива и сигнализации об его отсутствии

Цена ПКНП-01:
Уточняйте по телефону или через обратную связь.

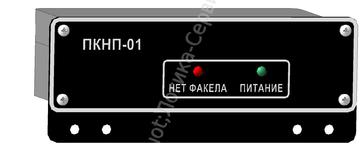

Прибор ПКНП-01 (Пламя М-02)

ПКНП-01 (Пламя М-02)

ОПИСАНИЕ И РАБОТА

1. Назначение прибора

1.1 Прибор ПКНП-01 (аналог Пламя М-02) предназначен для применения в схемах защиты и сигнализации парогенераторов, котлов и другого оборудования с целью автоматического контроля наличия пламени в камерах сгорания топлива и сигнализации об его отсутствии.

1.2 Область применения прибора - установки ППУА, АДПМ, ТКУ и другие подвижные и стационарные котельные установки (кроме взрывоопасных производств).

1.2 Технические характеристики

Технические характеристики прибора приведены в таблице.

Наименование параметра

Значение

Температура окружающего воздуха, ?C

минус 40 ... плюс 40

Напряжение питания, В

24±3

Потребляемая мощность, Вт, не более

5

Мощность, коммутируемая контактами реле, В·А, не более

10

Инерционность срабатывания индикации, с, не более

2

Диапазон восприятия частоты пульсации пламени, Гц

0,5...97

Габаритные размеры составных частей, мм, не более:

- БИ ПКНП-01

- ДП-2



145?100?58

40?65

Масса составных частей, кг, не более:

- БИ ПКНП-01

- ДП-2



0,6

0,3

Длина связи между БИ ПКНП-01 и ДП-2, м, не менее

7

Разъём подключения прибора к схеме автоматики

Колодка клеммная
DG-55H-08P

Разъём подключения ДП-2 к БИ ПКНП-01

1.3 Состав прибора

Основными комплектующими изделиями являются:

- блок индикации БИ ПКНП-01;

- фотодатчик ФД-1 (включает ДП-2 и кабель датчика пламени ПКНП-01).

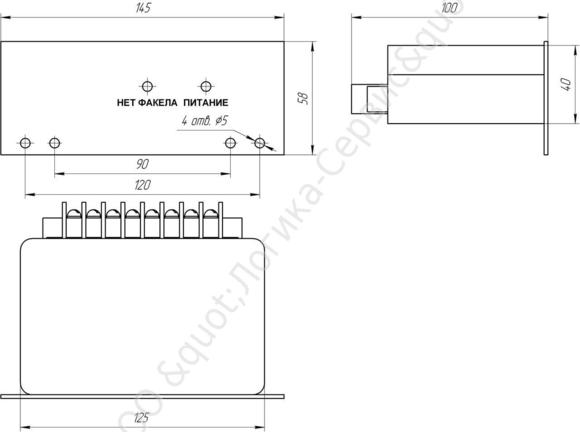

Габаритные и присоединительные размеры ПКНП-01

Габаритные и присоединительные размеры ПКНП-01
