Наименование:
СТДЭ-2

Тип:
Сигнализатор давления и температуры

ТУ:


Краткое тех. описание:
Сигнализатор СТДЭ-2 полностью взаимозаменяем с ДСБ-70. Комплект СТДЭ-2 предназначен для дистанционного измерения и отображения на цифровых индикаторах текущего значения температуры, давления, уровня, и т.п., поддержания заданной температуры на выходе котла (нагревателя), контроля наличия пламени в котлах, работающих на жидком топливе.

Цена СТДЭ-2:
Уточняйте по телефону или через обратную связь.

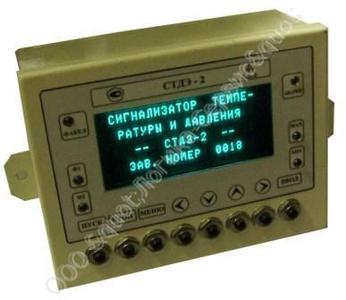

Сигнализатор давления и температуры СТДЭ

Комплект сигнализатора температуры и давления СТДЭ-2

Сигнализатор СТДЭ-2 полностью взаимозаменяем с ДСБ-70.

Комплект СТДЭ-2 предназначен для дистанционного измерения и отображения на цифровых индикаторах текущего значения температуры, давления, уровня, и т.п., поддержания заданной температуры на выходе котла (нагревателя), контроля наличия пламени в котлах, работающих на жидком топливе. СТДЭ-2 управляет внешними электрическими цепями с помощью релейных выходов, и светодиодной сигнализацией.

Область применения комплекта: установки ППУА и АДПМ, подвижные и стационарные котельные установки, система сбора данных, контроля и регулирования параметров, испытательные стенды, ТЭЦ и т.п., кроме взрывоопасных производств.

В комплект входят:

- сигнализатор температуры и давления СТДЭ-2 - 1 шт.;

- преобразователь давления типа КРТ-5 - 4 шт.;

- преобразователь температуры типа ТСПУ-9304 - 2 шт.;

- датчик наличия пламени ДП-2 - 1 шт.;

- блок вторичной индикации ВИ-2 - 1 шт.;

По отдельным заказам поставляются:

- датчик нижнего уровня воды концевого типа;

- датчик напора воздуха концевого типа;

- реле потока воды;

- датчик уровня топлива реостатного типа;

- устройство электронного розжига УЭР-1.

Технические характеристики сигнализатора температуры и давления СТДЭ-2:

- количество входных каналов - 10

- количество аналоговых измерительных каналов - 6

- диапазон входного сигнала - 4 ...20 мА

- количество потенциометрических входов - 1, измерительный ток - 10мА.

- количество каналов «сухой» контакт - 3.

Комплект обеспечивает индикацию наличия пламени горелки при частотах горения жидкого котельного топлива в диапазоне от 3 до 250 Гц. Измерительные преобразователи могут быть удалены от СТДЭ-2 на расстояние до 300 м.

Рабочие условия эксплуатации комплекта:

- температура окружающего воздуха от -40?C до плюс 50?C;

- напряжение питания постоянного тока - 18...27в.;

- относительная влажность окружающего воздуха до 98% при температуре +25?C.

Комплект измеряет, отображает на индикаторе СТДЭ-2, контролирует уставки и регистрирует следующие параметры:

№ кана- ла

ППУА

Диапазон измеряемых величин **

параметр

уставка*

1

давление пара (высокое давление)

MIN

PMAX

MAX

0...250 кгс/см2

2

давление пара (низкое давление)

MIN

PMAX

MAX

0...25 кгс/см2

3

давление топлива

-

0...25 кгс/см2

4

давление воды на входе в котел

PMAX

MAX

0...250 кгс/см2

5

температура пара

PMAX

MAX

-50...400? С

6

температура воды в емкости

MIN

-50...400? С

7

уровень топлива

-

0...100%

8

напор воздуха

-

дискретный сигнал

9

нижний уровень воды

-

дискретный сигнал

10

поток воды

-

дискретный сигнал

11

наличие пламени в топке котла

-

3...250 Гц
