АЦМ-01

Тип:
Автоотцеп

ТУ:


Краткое тех. описание:
Автоотцеп предназначен для спуска и удержания автономных приборов в муфтовом соединении колонны НКТ-73 ГОСТ 633-80 на заданной глубине, с отсоединением от проволоки, на которой производился спуск, и с последующим извлечением устройства с прибором из скважины

Цена АЦМ-01:
Уточняйте по телефону или через обратную связь.

АЦМ-01 Автоотцеп

Автоотцеп

Назначение

Автоотцеп предназначен для спуска и удержания автономных приборов в муфтовом соединении колонны НКТ-73 ГОСТ 633-80 на заданной глубине, с отсоединением от проволоки, на которой производился спуск, и с последующим извлечением устройства с прибором из скважины.

Техническое описание:

Автоотцеп состоит из трех узлов (рисунок 1):

  1. держатель спусковой;
  2. реле стыковое с якорем фиксатором;
  3. ловитель скважинный.

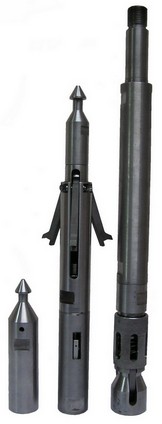

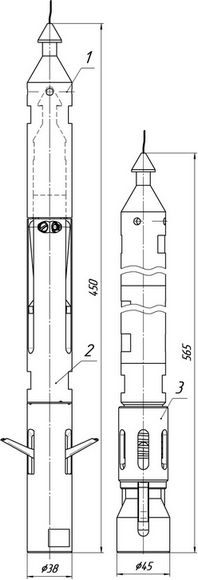

 Рисунок 1

Стыковое реле предназначено для удержания рычагов якоря в закрытом положении в процессе спуска автоотцепа с прибором в скважину до заданной глубины, а также для расцепления рычагов якоря при подъеме автоотцепа в момент прохождения стыка муфтового соединения НКТ. Рычаги якоря фиксируют и удерживают автоотцеп с прибором в ближайшем муфтовом соединении на заданной глубине. Спусковой держатель вместе со скребковой проволокой отсоединяется от автоотцепа и поднимается на поверхность.

Скважинный ловитель спускается на скребковой проволоке, обеспечивает захват и извлечение из НКТ автоотцепа вместе с прибором. Спускается на скребковой проволоке на держателе 1 (см. рис.)

Отличительные особенности:
  1. простота в эксплуатации и обслуживании;
  2. минимальное время подготовки автоотцепа к работе;
  3. высокая надежность срабатывания стыкового реле;
  4. самоцентрирование конструкции во внутренней полости НКТ;
  5. надежная фиксация автоотцепа в межмуфтовом соединении НКТ и удержание прибора.
Применение автоотцепа позволяет:
  1. надежно герметизировать устье скважины за счет отсутствия скребковой проволоки;
  2. устанавливать автономные измерительные приборы на различных глубинах в одной НКТ;
  3. регистрировать забойное давление при исследовании скважин методом индикаторных диаграмм;
  4. при периодическом спуске и подъеме прибора прибор всегда помещается в одну и туже точку замера;
  5. регистрировать длительные КВД и проводить исследования методом гидропрослушивания. В этих случаях прибор находится в скважине без угрозы обрыва проволоки по причине несанкционированных действий на устье;
Технические характеристики
Расчетное усилие прижима рычагов якоря к внутренней стенке НКТ, кГс 3
Диаметр НКТ, мм 73
Способ управления принудительно - механический
Максимальная масса подвешиваемого прибора, кг 10
Материал конструкции коррозионно-стойкая сталь
Присоединительный размер для измерительного прибора, мм М27х1,5
Масса, кг *
- реле стыковое с якорем фиксатором
- ловитель скважинный

2,4
4
Габаритные размеры (диаметр / длина) ,мм:
- реле стыковое с якорем фиксатором
- ловитель скважинный
см. рисунок 1
38 / 450
45 / 565

* по согласованию с Заказчиком может комплектоваться утяжелителем
