ПГПр-40(100)-38 Пробоотборник глубинный проточный / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ПГПр-40(100)-38

Тип:
Пробоотборник глубинный проточный

ТУ:


Краткое тех. описание:
ПГПр-40(100)-38 предназначен для отбора глубинных проб пластовой нефти

Цена ПГПр-40(100)-38:
Уточняйте по телефону или через обратную связь.

ПГПр-40(100)-38 Пробоотборник глубинный проточный

Область применения

ПГПр-40(100)-38 предназначен для отбора глубинных проб пластовой нефти.

Применяется в скважинах, обсаженных лифтовыми трубами с внутренним диаметром от 59 до 62 мм (НКТ-73 ГОСТ 633-80).

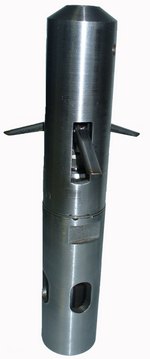

реле стыковое



разрядная головка
для перевода пробы

Техническое описание

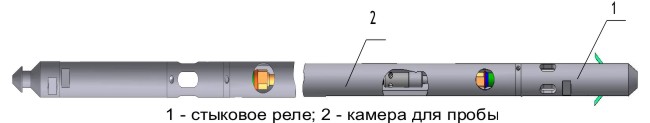

Пробоотборник состоит из камеры для пробы с двухклапанным запорным механизмом и реле стыкового. Для перевода пробы в исследовательскую аппаратуру комплектуется разрядными головками.

Клапанный механизм имеет проходное сечение для жидкости не менее 105 мм2, что обеспечивает хорошую промываемость камеры скважинной жидкостью и высокое качество пробы.

Реле стыковое обеспечивает надежное срабатывание клапанного механизма пробоотборника при его подъеме до ближайшего муфтового соединения насосно-компрессорных труб.

Отличительные особенности:
  • минимальное время подготовки пробоотборника к работе;
  • большой объем отбираемой пробы;
  • отсутствие "мертвого" объема, который оказывает отрицательное влияние на качественный и количественный состав газа отобранной пробы;
  • увеличено сечение каналов для наилучшей промывки полости пробоотборника скважинной жидкостью;
  • надежный клапанный механизм;
  • применение реле стыкового позволяет сократить время отбора пробы;
  • высокая надежность срабатывания стыкового реле при отборе пробы;
  • габариты пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования;
  • простота в эксплуатации и обслуживании;
  • камера пробоотборника может быть оснащена электронным блоком (ЭЛ-01 или ЭЛ-02);
  • возможность комплектации пробоотборника соеденительным устройством для одновременного отбора проб двумя камерами за один спуск.
Примечание
  • при комплектации пробоотборника ЭЛ-01 закрытие клапанов камеры осуществляется по заранее заданному параметру: времени, порогу давления или температуры. А также позволяет производить измерение и регистрацию давления и температуры по стволу скважины в процессе спуска пробоотборника в точку отбора пробы и его подъеме. (Р=40 МПа, t=125°C);
  • при комплектации пробоотборника ЭЛ-02 закрытие клапанов камеры осуществляется по заранее заданному параметру времени, (отсутствуют параметры давления и температуры).
Комплектность поставки (стандарт):
  • камера для отбора пробы - 3 шт.;
  • реле стыковое - 1 шт.;
  • разрядная головка - 2 шт.;
  • наконечник под проволоку - 1 шт.;
  • переходник - 1 шт.;
  • руководство по эксплуатации - 1 шт.;
  • паспорт - 1 шт.;
  • акт об опрессовке камер - 1 шт.;
  • ЗИП - 1 компл.;
  • инструменты и принадлежности - 1 компл.;
  • переходник под кабельный наконечник НКБЦЗ-36 ГОСТ 14213-89 (по требованию) -1 шт.

По согласованию с Заказчиком комплектность поставки может быть изменена

Технические характеристики
Рабочее давление МПа, не более 40, 100
Рабочая температура, °C, не более 200
Объем отбираемой пробы, куб. см, не менее 500
Габаритные размеры (диаметр / длина), мм:
для P=40 МПа
для P=100 МПа

32 / 1850 (38 / 1515)
38 / 1395
Масса, кг, не более:
7,7
