ПГПрЭ-40-38 Пробоотборник глубинный проточный электронный

Область применения

Пробоотборник глубинный проточный электронный ПГПрЭ-40-38 предназначен для отбора глубинных проб пластовой жидкости из скважины, обсаженной лифтовыми и насосно-компрессорными трубами, а также обсадными колоннами с рабочим давлением не более 40 МПа и температурой до 125°С.

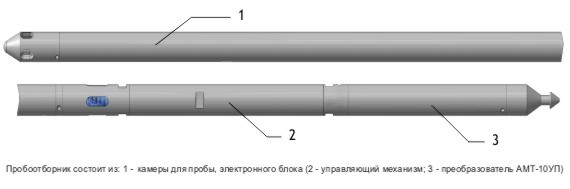

Техническое описание

Пробоотборник спускается в скважину на скребковой проволоке. Срабатывание управляющего механизма электронного блока на закрытие клапанов камеры пробоотборника осуществляется по сигналу от измерительного преобразователя давления и температуры. Момент закрытия клапанов камеры может быть задан по времени или порогу давления и температуры. Преобразователь позволяет регистрировать значения давления и температуры в точке отбора пробы и по стволу скважины в процессе спуска и подъема пробоотборника.

Полученная измерительная информация считывается из преобразователя в ПК через стандартный интерфейс USB и сохраняется на жестком диске ПК. Результаты исследования могут быть представлены на экране ПК и распечатаны на принтере в виде таблицы или графика в полном формате или в виде детализированных фрагментов. Записанная в памяти преобразователя информация сохраняется более года.

Отличительные особенности:
  • простота в эксплуатации и обслуживании;
  • минимальное время для подготовки пробоотборника к следующему спуску в скважину для отбора пробы;
  • камеры для проб взаимозаменяемы с камерами механического пробоотборника ПГПр;
  • надежный клапанный механизм, для гермитизации камеры с отобранной пробой;
  • электронное управление закрытием клапанов позволяет производить отбор проб в обсадных колоннах и различных НКТ (с внутренним диаметром не менее 59 мм) без привязки к конкретному диаметру;
  • получение дополнительной информации при отборе проб (поинтервальный замер давления, снятие кривых восстановления давления и пр.);
  • питание управляющего механизма осуществляется независимо от преобразователя, что повышает надежность срабатывания управляющего механизма на закрытие клапанов и увеличивает ресурс работы элемента питания без повторной его замены;
  • габариты пробоотборника позволяют беспрепятственно устанавливать его в лубрикаторе без использования дополнительного устьевого оборудования;
  • при совместном использовании пробоотборника с РГС-01 программное обеспечение Манограф позволяет расчитать распределение измеряемых параметров (Р и Т) по глубине скважины, а также величин - плотность и градиент температуры;
  • в ПО Манограф предусмотрена функция установки циклического режима работы управляющего механизма без повторного программирования преобразователя. Требуется только механически взвести управляющий механизм при смене камеры;
  • возможность установки пробоотборника соеденительным устройством позволяющим производить одновременный отбор проб двумя камерами за один спуск.
Комплектность поставки (стандарт):

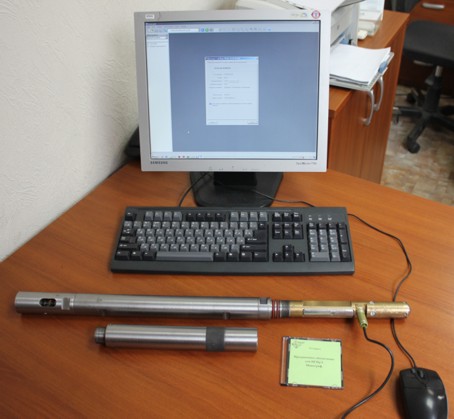

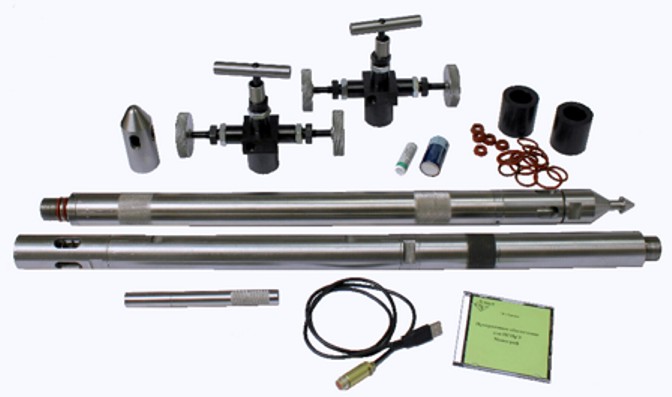

  • камера для отбора пробы - 3 шт.;
  • электронный блок (управляющий механизм + АМТ-10УП) - 1 шт.;
  • разрядная головка - 2 шт.;
  • наконечник под проволоку - 2 шт.;
  • наконечник обтекатель - 1 шт.;
  • руководство по эксплуатации - 1 шт.;
  • паспорт - 1 шт.;
  • акт об опрессовке камер - 1 шт.;
  • акт об опресовке управляющего механизма электронного блока - 1 шт.;
  • ЗИП №1 (для электронного блока) - 1 компл.;
  • ЗИП №2 (для 3-х камер) - 1 компл.;
  • ЗИП №3 (для 2-х разрядных головок) - 1 компл.;
  • инструменты и принадлежности - 1 компл.;
  • программное обеспечение Манограф - компакт диск;
  • кабель интерфейсный USB - 1 шт.

По согласованию с Заказчиком комплектность поставки может быть изменена

Технические характеристики
Тип камеры проточный
Тип управления закрытием камеры программно - управляемый
Объем отбираемой пробы, см3, не менее 500
Максимальная вязкость отбираемой пробы, мПа*с 2000
Площадь проходного сечения клапанного механизма, мм2, не более 105
Условия эксплуатации:
- диапазон рабочих температур, °C
- максимальное внешнее давление, МПа

-40... 85 (125)*1
40
Пределы допускаемой приведенной погрешности канала измерений давления, % от ВПИ ±0,15
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C ±0,4
Диапазон измерения температуры, °C -40... 85 (125)*1
Диапазон температур, в котором регламентируются метрологические характеристики, °С 0... 85
(0... 125)
Объем памяти, млн. точек измерений:
- давление + температура
- только давление

~0,67
~1
Дискретность измерений, с 0,2... 3600
Время работы:
- при дискретности 1 с, сут
- при дискретности 10 с, сут
- при дискретности 1 мин, сут

7,5 / 100 *2
75 / 400 *2
550 / 600 *2
Параметры электропитания:
- управляющий механизм

- преобразователь АМТ-10У

1 литиевый элемент
С 3,6 В
1 литиевый элемент
АА 3,6 В
Внешний интерфейс USB 2.0 Full speed
Габаритные размеры (диаметр / длина), мм
38 / 1990
Масса, кг 11

    *1 по согласованию с заказчиком

    *2 "до полного заполнения памяти" / "от одного комплекта питания АА"

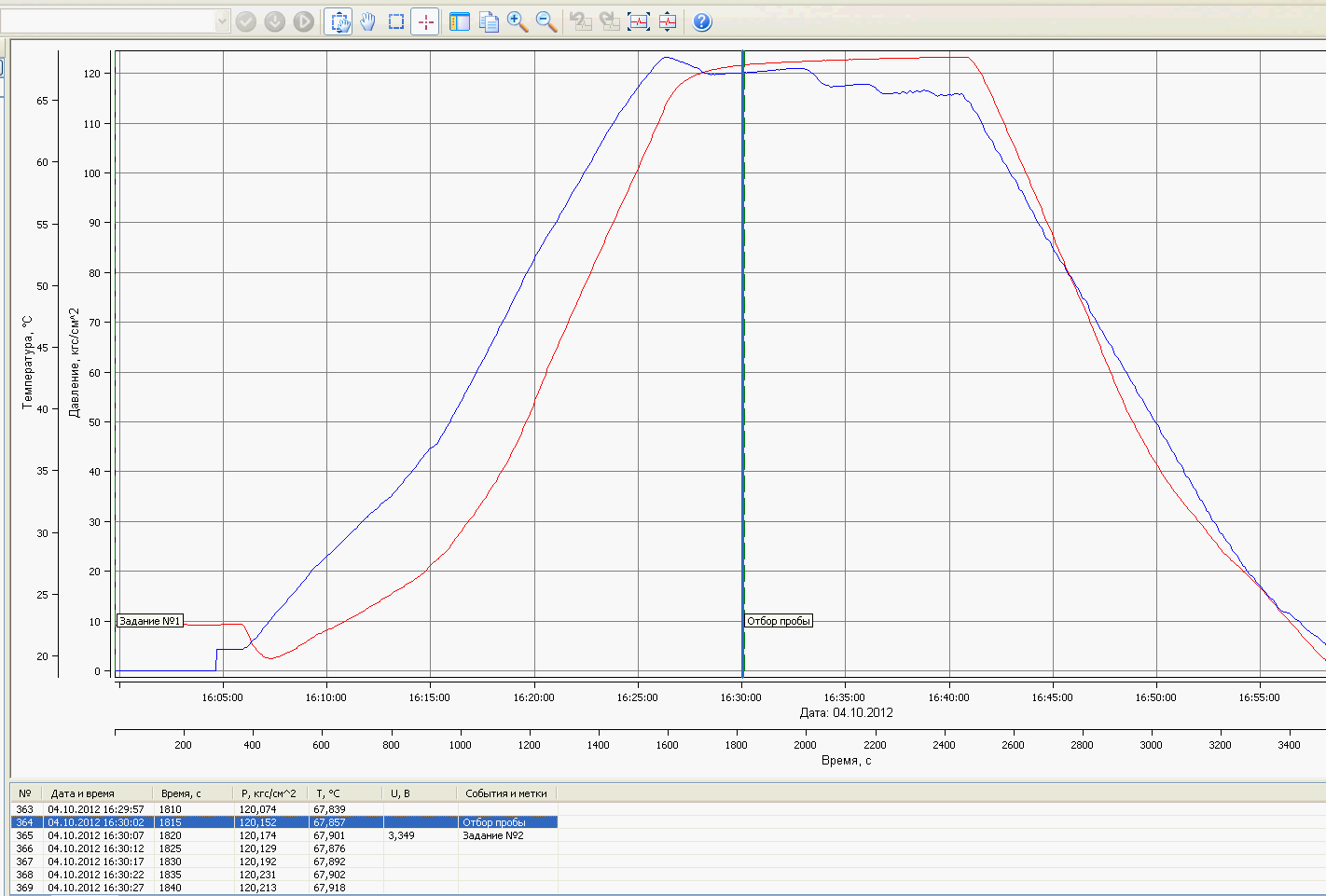

Программа Манограф, разработанная для работы с прибором позволяет импортировать данные с электронного счетчика глубины (например, РГС-01)), установленного на лебедке, и затем получить данные о распределении давления и температуры по глубине, при необходимости расчитать значения градиента температуры и плотности по стволу скважины. Данная информация позволяет после первого спуска-подъёма пробоотборника оценить представительность отобранной пробы и при необходимости внести корректировку в условия по последующему отбору проб.
