МТУ-04.02.XX Преобразователь давления измерительный с измерителем температуры / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
МТУ-04.02.XX

Тип:
Преобразователь давления измерительный с измерителем температуры

ТУ:


Краткое тех. описание:
МТУ-04 предназначен для работы в системах автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и прочих

Цена МТУ-04.02.XX:
Уточняйте по телефону или через обратную связь.

МТУ-04.02.XX Преобразователь давления измерительный с измерителем температуры

Область применения

МТУ-04 предназначен для работы в системах автоматического контроля производственных процессов в технологических установках нефтегазодобывающих и нефтеперерабатывающих предприятий, предприятий теплоэнергетики, водоснабжения и прочих.

Техническое описание

МТУ-04 работают в автономном режиме с питанием от встроенного элемента с последующим считыванием результатов измерений в компьютер через USB порт или в модуль сбора информации МСИ-07 по интерфейсу RS-485 через адаптер АД-04.

По уровню взрывозащиты преобразователи соответствуют уровню «взрывобезопасный» с видом взрывозащиты искробезопасная электрическая цепь уровня ib по ГОСТ Р 51330.10-99 и могут применяться во взрывоопасных зонах. Маркировка взрывозащиты 1ЕхibIIBT4.

Возможности МТУ-04.02:
  • измерение давления и температуры;
  • передача результатов измерений в систему телемеханики;
  • запись результатов измерений в собственную энергонезависимую память с последующей передачей их в ПК посредством USB порта, или в МСИ-07 по интерфейсу RS-485.
Программное обеспечение позволяет:
  • запускать прибор в работу;
  • задавать режимы работы МТУ-04.02.ХХ (отличающиеся дискретностью измерений);
  • считывать полученную информацию из МТУ-04.02.ХХ в компьютер;
  • представлять результаты исследований в виде таблиц или графиков;
  • распечатывать результаты на принтере в виде таблиц или графиков (в полном формате или в виде детализированных фрагментов);
  • экспортировать данные в *.txt и *.las файлы.
Исполнения:
  • МТУ-04.02.ХХ - автономный преобразователь давления и температуры;
  • 01 - без измерителя температуры;
  • 03 - наличие выносного измерителя температуры;
  • 04 - наличие съемного измерителя температуры.

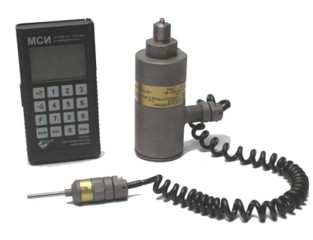

Все исполнения МТУ-04 показаны на рисунке 1.


 Рисунок 1

Комплектация (в зависимости от исполнения):
  • преобразователь МТУ-04.02;
  • кабель интерфейсный;
  • модуль сбора информации МСИ-07*;
  • адаптер АД-04 (предназначен для искробезопасного питания МТУ-04.02 при считывании данных в МСИ-07 непосредственно на объекте)*.
  • программное обеспечение

* поставляется по согласованию с Заказчиком.

Технические характеристики
Верхний предел измерения (ВПИ) избыточного давления, МПа 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой приведенной погрешности канала измерения давления в диапазоне рабочих температур, % от ВПИ ±0,25
Диапазон рабочих температур, °C -40... 85
Диапазон измерения температуры, °C -20... 100
Пределы допускаемой абсолютной погрешности канала измерения температуры, °C ±0,5
(±0,25)
Дискретность измерения 1 с... 1 сут
Количество точек регистрации:
- давление + температура
- только давление

697 685
1 395 370
Напряжение питания, В 3,6
Материал корпуса Коррозионно-стойкая сталь
Габаритные размеры, мм См. рисунок 2
Масса, кг, не более 1,8
Присоединительные размеры, мм См. рисунок 3


 Рисунок 2 - Габаритные размеры

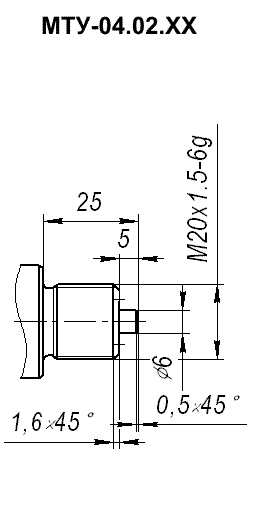

 Рисунок 3 - Присоединительные размеры

В случае отсутствия на объекте защитной гильзы ДСВМ 305142.009 для установки выносного термодатчика рекомендуем применять накладной магнитный термокарман (рисунок 4), изготавливаемый по предоставляемым Заказчиком размерам.


 Рисунок 4 - Накладной магнитный термокарман
